Химические анкеры

Назначение: по результатам испытаний Европейской комиссии (EOTA) и согласно

CTO 36554501-048-2016* клеевой состав VME получил допуск для установки в растяну-

той (арматура Ø12–32) и сжатой зонах бетона, а также в природный камень.

Материал: картридж VME состоит из эпоксидной смолы, специального заполнителя и

отвердителя. Арматура периодического профиля класса А500C по ГОСТ P 52544-2006.

Возможно применение арматуры периодического профиля А400 по ГОСТ 5781-82.

Свойства: разработан специально для применения с арматурой периодического про-

филя в отверстиях, в том числе выполненных установкой алмазного бурения, имеющих

идеально гладкие стенки. Устойчив к влаге, имеет высокий коэффициент сцепления.

Безусадочный клеевой состав позволяет производить установку арматуры различных

диаметров на большую глубину, допускается установка во влажных отверстиях и отвер-

стиях заполненных водой. Устойчив к агрессивным средам. Не создает внутренних на-

пряжений в базовом материале. Без запаха, имеет красный цвет для удобства контроля

приемки работ. Допускается установка в отверстия, выполненные алмазным бурением

в соответствии с ЕТА 13/0773.

Применение: используется для установки арматуры при реконструкции и новом стро-

ительстве. Основное применение данной технологии — организация арматурных выпу-

сков, наращивание бетонных конструкций. Часто используется при монолитном домо-

строении, при строительстве портов, терминалов, объектов энергетики (ГЭС, ТЭС, АЭС).

Также применяется для крепления стоек шумозащитных экранов и элементов мостового

полотна к железобетонному основанию. Широкое применение при строительстве ме-

тро, транспортных развязок, аэропортов и спортивных сооружений.

Расчет технологии инъецирования VME с арматурой ведется согласно СТО 36554501-

048-2016* и Книге 4 «Нормированные параметры и коэффициенты для расчета анке-

ров МКТ».

Расчетная нагрузка, одиночное крепление (Ø8–20)

Ø8 Ø10 Ø12 Ø14 Ø16 Ø18* Ø20

Глубина посадки, h

ef,min

– h

ef,max

(мм) 60–96 60–120 70–144 75–168 80–192 85–216 90–240

Сжатая

зона бетона

Класс

бетона

Арматура А500С

Ø8 Ø10 Ø12 Ø14 Ø16 Ø18 Ø20

Вырыв, N

C 20/25 (кН) 11,7–18,8 13,1–29,3 16,5–39,2 18,3–53,3 20,2–64,3 22,1–81,4 20,6–86,1

Срез, V

C 20/25 (кН) 10,1 15,7 22,6 30,8 40,2 50,9 57,8–62,8

Растянутая

зона бетона

Класс

бетона

Ø8 Ø10 Ø12 Ø14 Ø16 Ø18 Ø20

Вырыв, N

C 20/25 (кН) — — 11,0–22,6 12,8–28,7 14,4–34,8 15,7–40,7 14,7–43,1

Срез, V

C 20/25 (кН) — — 22,6 30,8 34,5–40,2 37,8–50,9 41,1–62,8

Расчетная нагрузка, одиночное крепление (Ø22–40)

Ø22* Ø25 Ø28 Ø32 Ø36* Ø40*

Глубина посадки, h

ef,min

– h

ef,max

(мм) 95–264 100–300 112–336 128–384 144–432 160–480

Сжатая

зона бетона

Класс

бетона

Арматура А500С

Ø22 Ø25 Ø28 Ø32 Ø36 Ø40

Вырыв, N

C 20/25 (кН) 22,4–103,7 24,2–123,4 28,7–148,9 35,0–181,9 41,8–217,0 48,9–254,2

Срез, V

C 20/25 (кН) 62,7–76,0 67,7–98,2 80,2–123,2 98,0–160,8 116,9–203,6 137,0–251,3

Растянутая

зона бетона

Класс

бетона

Ø22 Ø25 Ø28 Ø32 Ø36 Ø40

Вырыв, N

C 20/25 (кН) 15,9–52,1 17,2–61,7 20,4–77,4 24,9–101,1 — —

Срез, V

C 20/25 (кН) 44,6–76,0 48,2–98,2 57,1–123,2 69,8–160,8 — —

* Данные от фирмы-изготовителя.

При использовании арматурных стержней из стали А400 для определения расчетных нагрузок обращайтесь в инженерный отдел МКТ.

Расчетные усилия для резьбовых шпилек, установленных на величину в диапазоне h

ef,min

– h

ef,max

не рассчитывается методом интерполяции.

Для определения расчетных усилий обращайтесь в инженерный отдел МКТ. Дополнительные расчетные усилия приведены в приложении на стр. 57, 59.

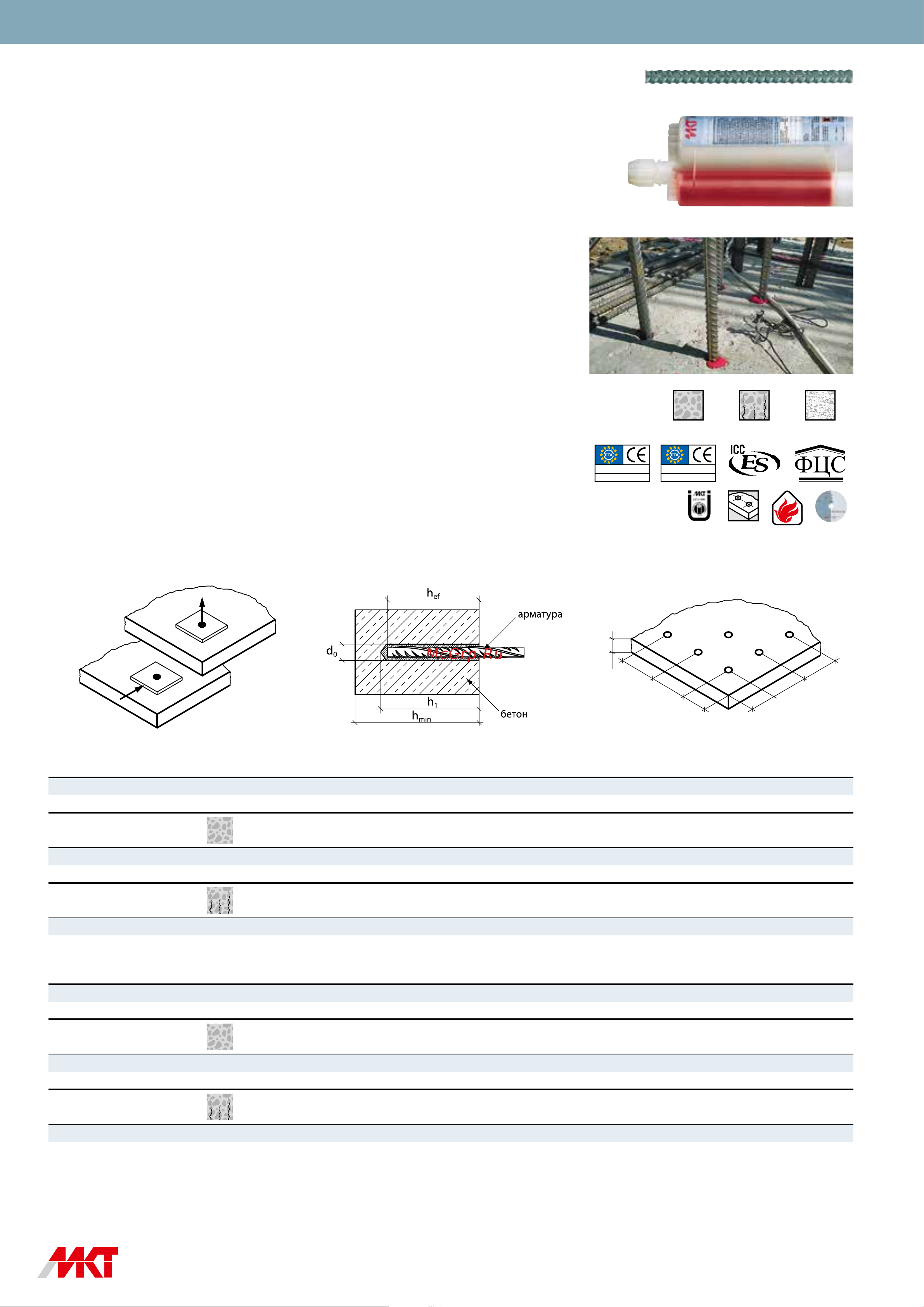

Технология инъецирования VME

Картридж VME + арматура A500C или А400

Картридж VME

Арматура

min

Бетон Бетон с трещинами,

растянутая зона

Природный

камень

European Technical Approval —

Option 7

ETA-07/0299

European Technical Approval —

Option 7

ETA-09/0350

ESR-2845

R30–R120
