6. СБОРКА УСТРОЙСТВА

6.1 Установите держатель абразива во втулку-муфту,

направляющей штанги и зафиксируйте.

6.4 Установите зажим на рамку и затяните фиксирующие

винты. Возможно совместное использование зажимов

различных типов. Зажимы располагайте на необходимой

длине друг от друга в зависимости от длины и геометрии

лезвия.

6.2 Вращением регулировочного колеса установите

желаемое усилие фиксации.

6.3 Поместите штангу держателя абразива в шарнирный

узел, расположив пружины, ограничитель хода и сапожок -

парковку как показано на рисунке. При этом расположение

сапожка парковки должно позволить устанавливать ее на

диск шарнирного узла.

6.5 Расположите нож в зажимах и зафиксируйте его

в зажимах одним винтами, используйте для этого

шестигранный ключ 4мм*. Не допускайте чрезмерного

зажатия. Губки при этом должны быть параллельны.

Для освобождения ножа, ослабить винты в зажимах.

6.6 Во избежание повреждения поверхности ножей с

покрытием или полированных ножей, наклейте в месте

контакта с губками малярный скотч.

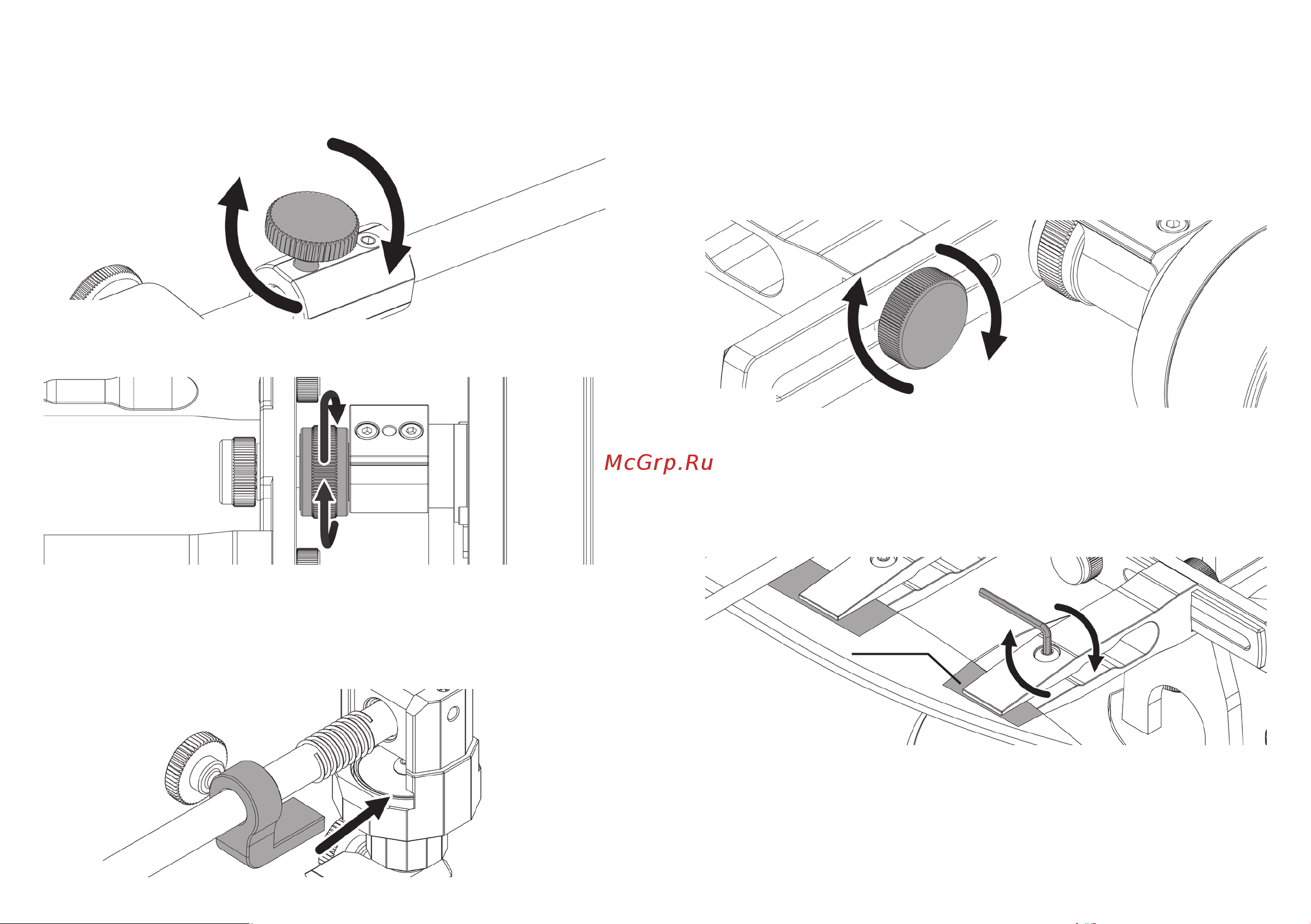

(рис. 2)

(рис. 3)

(рис. 4)

(рис. 5)

(рис. 6)
