7. УСТАНОВКА УГЛА ЗАТОЧКИ

Для корректной работы электронного угломера

необходимо произвести его калибровку. Для этого

используется калибровочная призма, идущая в

комплекте.

Последовательность калибровки:

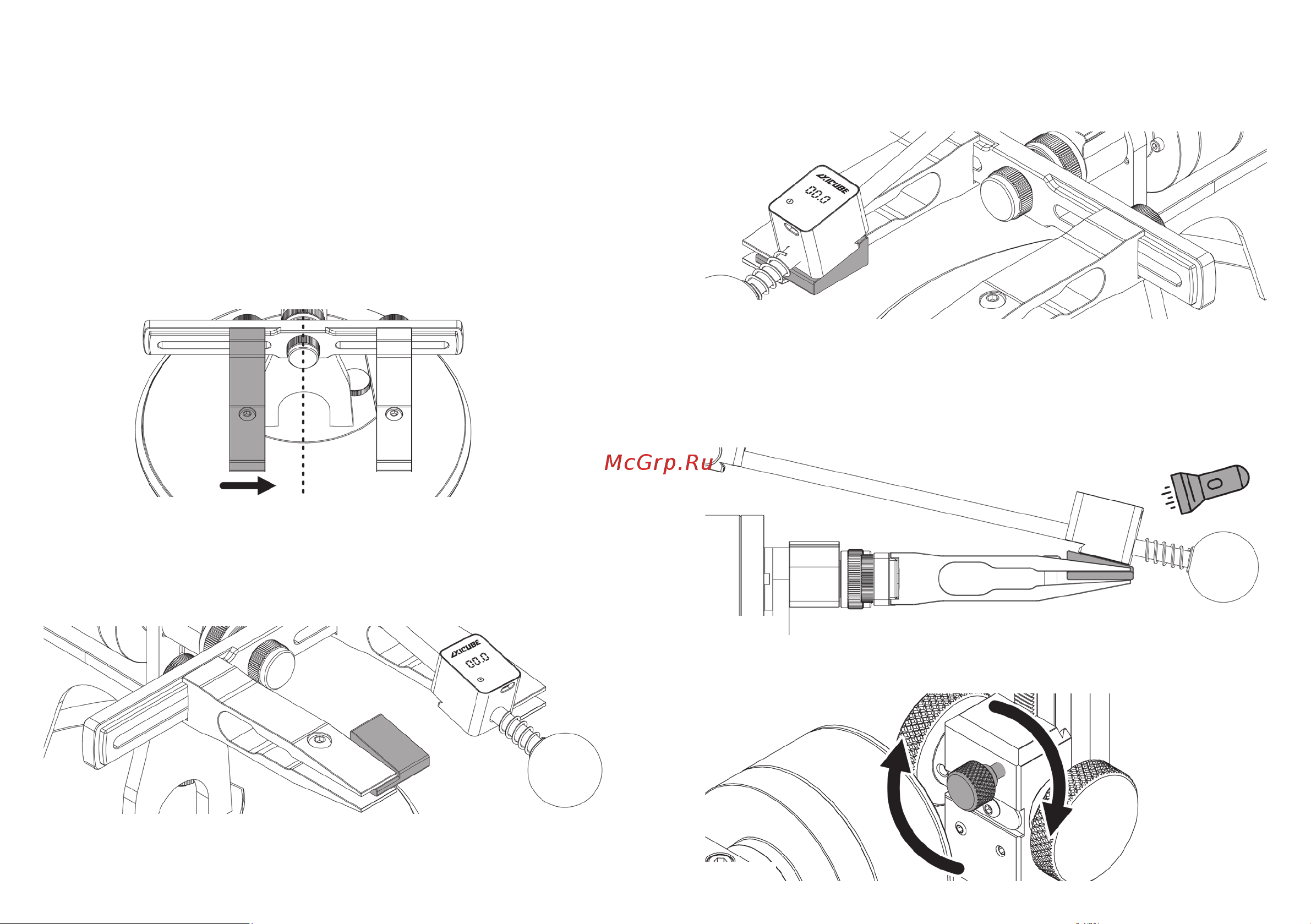

1. Разместите зажим на левой стороне рамки для устройства

Профиль К03 максимально близко к центру рамки

поворотного механизма (рис. 7).

(рис. 7)

2. Приступите к настройке угломера. Калибровочную

призму разместите вплотную к зажиму без зазоров, так,

чтобы он не выступал за пределы губок зажима. Плотно

зафиксируйте зажим ключом (рис. 8).

(рис. 8)

3. Расположите корпус угломера на призме и ограничителя-

ми отрегулируйте его положение так, чтобы он не выходил

за пределы шаблона (рис. 10).

(рис. 9)

(рис. 10)

4. Ручкой подъема отрегулируйте высоту реечного

подъемника так, чтобы между угломером и шаблоном не

было зазора. С помощью любого осветительного прибора

удостоверьтесь в отсутствии зазора.

(рис. 11)

5. Зафиксируйте подъемник винтом фиксации.
