10 РУССКИЙ

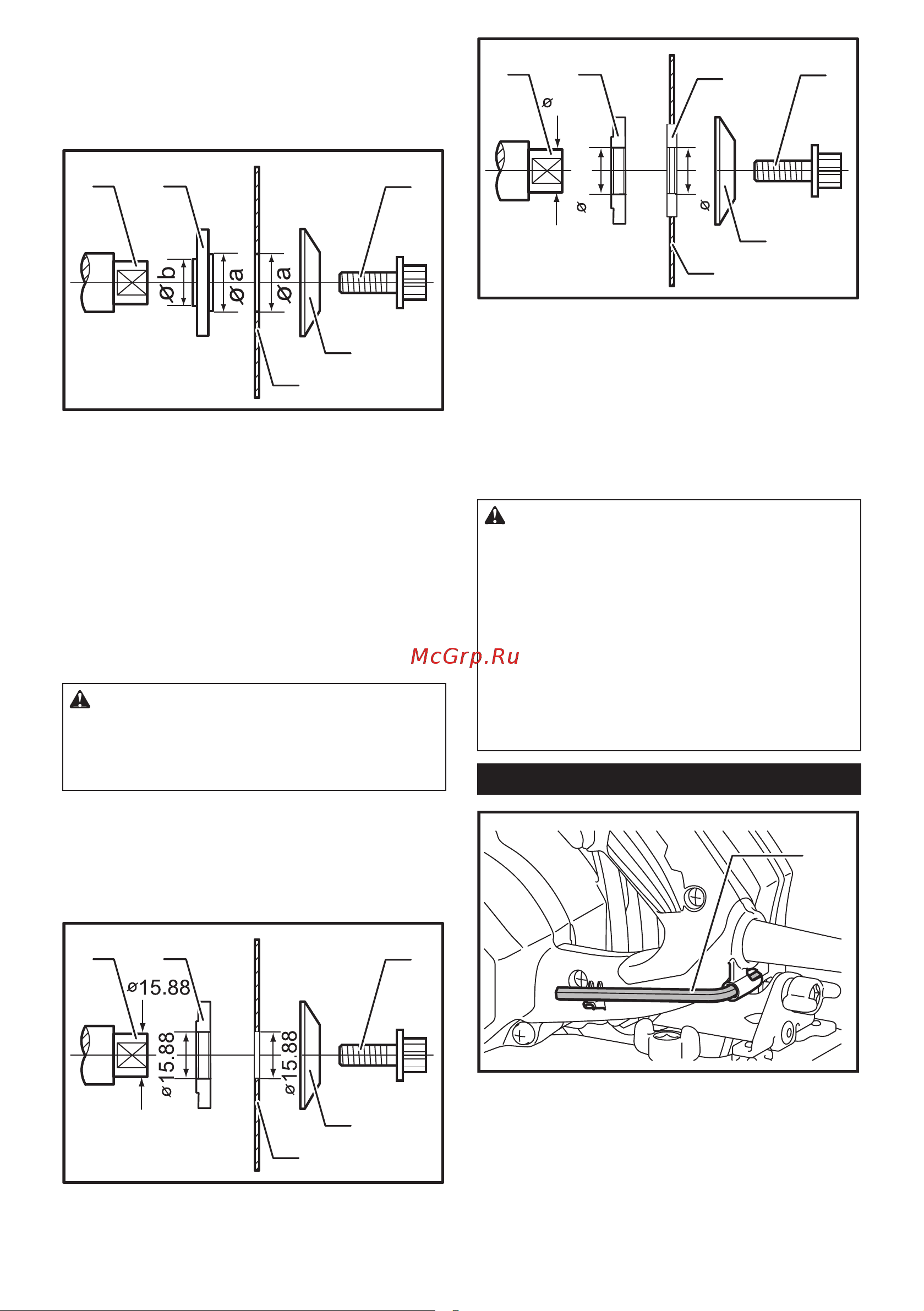

Для инструмента с внутренним

фланцем под полотно с

отверстием, размер которого не

соответствует стандарту в 15,88 мм

► 1. Установочный вал 2. Внутренний фланец

3. Пильный диск 4. Наружный фланец 5. Болт с

шестигранной головкой

На одной стороне внутреннего фланца имеется

выступ определенного диаметра, отличающийся от

диаметра выступа на противоположной стороне.

Правильно выбирайте сторону, выступ на которой

точно соответствует отверстию на диске пилы.

Затем установите внутренний фланец на вал так,

чтобы правильная сторона выступа на внутреннем

фланце была обращена наружу, после чего устано-

вите диск и внешний фланец.

УБЕДИТЕСЬ В ТОМ, ЧТО БОЛТ С ШЕСТИГРАННОЙ

ГОЛОВКОЙ НАДЕЖНО ЗАТЯНУТ ПО ЧАСОВОЙ СТРЕЛКЕ.

ВНИМАНИЕ:

•

Убедитесь, что выступ "a" на внутреннем фланце,

который выступает наружу, точно входит в отвер-

стие "a". Установка диска неверной стороной может

привести к возникновению опасной вибрации.

Для инструмента с внутренним

фланцем под пильный диск с

отверстием диаметром 15,88 мм

(зависит от страны)

► 1. Установочный вал 2. Внутренний фланец

3. Пильный диск 4. Наружный фланец 5. Болт с

шестигранной головкой

15.88

► 1. Установочный вал 2. Внутренний фланец

3. Пильный диск 4. Наружный фланец 5. Болт с

шестигранной головкой 6. Кольцо

Установите внутренний фланец на вал утопленной

частью наружу, затем установите пильный диск (при

необходимости – с установленным кольцом), внеш-

ний фланец и болт с шестигранной головкой.

ОБЯЗАТЕЛЬНО НАДЕЖНО ЗАТЯНИТЕ БОЛТ

С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПО ЧАСОВОЙ

СТРЕЛКЕ.

ОСТОРОЖНО:

• Перед установкой дисковой пилы на

шпиндель всегда проверяйте, что между

внутренним и внешним фланцами уста-

новлено кольцо с соответствующим

отверстием для той пилы, которую вы

собираетесь использовать. Использование

неправильного кольца с отверстием может

привести к неправильной установке диска,

что вызовет его перемещение и сильную

вибрацию, которая может стать причиной

потери контроля над инструментом во время

работы и причинения тяжелых травм.

Хранение шестигранного ключа

► 1. Шестигранный ключ

Когда шестигранный ключ не используется, храните

его, как показано на рисунке, чтобы не потерять.
