Crunch Q 45 STR [2/5] И органов управления устройства

ЛАЗЕР/РАДАР-ДЕТЕКТОР

Q45 STR -5- Q45 STR

CRUNCH

КРАТКИЕ ХАРАКТЕРИСТИКИ МОДЕЛИ

1. Рабочие диапазоны Х, К, Ка

2. Обнаружение импульсных сигналов Ultra X, Ultra K, POP, Instant-

On, а так же излучение радарного комплекса «СТРЕЛКА»

3. Автоматическая маскировка от пеленгатора.

Для системы VG-2 не видим

4. Круговое обнаружение лазерного сигнала. Рабочий сектор 360°

5. Цифровая обработка сигнала

6. Расширенная система защиты от ложных сигналов:

 Режим ГОРОД.

Изменение чувствительности к ложным сигналам

 Ка FILTER.

Интеллектуальная фильтрация сигналов в Ка диапазоне

7. Светодиодный символьный дисплей

8. Индикатор уровня сигнала

9. Настройка яркости дисплея. Три уровня

10. Звуковой сигнализатор.

Индивидуальное оповещение по диапазонам и типу сигнала

11. Функция звукового подтверждения

12. Выбор то нальности звуковой тревоги

13. Вариатор.

Плавная регулировка громкости

14. Функция MUTE.

Отключение звукового оповещения

15. Автоматическое отключение детектора

16. Функция DEMO.

Имитация сигнализации радар-детектора при обнаружении радара

17. Автоматическое тестирование после включение прибора

18. Функция QUICK START.

Ускоренный переход в рабочий режим детектора

19. Сохранение пользовательских настроек после отключения прибора

20. Быстрая установка детектора на панель приборов

ПРИМЕЧАНИЕ: Количество функций устройства может быть изменено

Производителем, с целью улучшения пользовательских характеристик,

без предварительного уведомления.

ЛАЗЕР/РАДАР-ДЕТЕКТОР

Q45 STR -6- Q45 STR

CRUNCH

НАЗНАЧЕНИЕ ИНДИКАТОРОВ

И ОРГАНОВ УПРАВЛЕНИЯ УСТРОЙСТВА

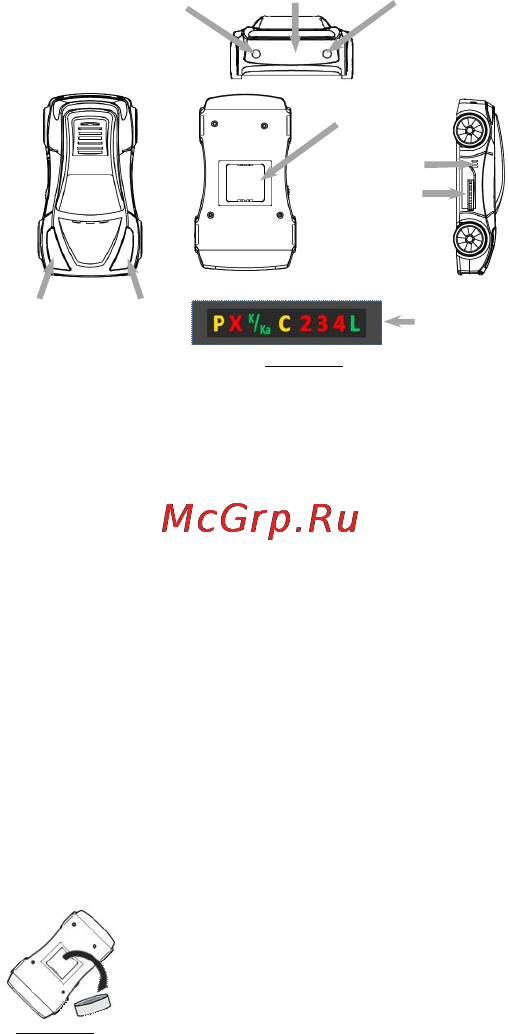

Внешний вид устройства, о рганы управления и индикация показаны на

рисунке 1:

Рисунок 1.

 Гнездо «DC 12V». Электрический разъём, предназначенный для

подключения штатного кабеля питания (см. гл. «Установка и подключе-

ние питания»).

 Регулятор «POWER/VOL». Поворотный выключатель, предназначен-

ный для включения (выключения) радар-детектора и плавного измене-

ния громкости звуковых сигналов.

 Кнопка «DIM». Микровыключатель, предназначенный для ручной

установки яркости дисплея (см. гл. «Изменение яркости дисплея»).

 Кнопка «CITY». Микровыключатель, предназначенный для включе-

ния режима ГОРОД и отключения звукового оповещения детектора (см.

гл. «Режим ГОРОД» и «Функция отключения звуковой тревоги»).

 Комплементарная антенна. Передняя (фронтальная) сторона радар-

детектора. Место расположения встроенной антенны приёмника.

 Линза. Оптическое устройство, предназначенное для фокусировки

рассеянного сигнала лазера на приёмный датчик детектора.

Гнездо

«DC 12V»

Регулятор

«POWER/VOL»

Кнопка

«DIM»

Кнопка

«CITY»

Зуммер

Линза

Комплемента

ная

антенна

Дисплей

Металлич

ская

вставка под

магнит

ЛАЗЕР/РАДАР-ДЕТЕКТОР

Q45 STR -7- Q45 STR

CRUNCH

 Металлическая вставка под магнит. Панель, предназначенная для

монтажа детектора на установочный магнит.

 Зуммер. Месторасположения выхода звукового сигнализатора прибора.

 Дисплей. Совокупность символьных индикаторов, предназначенных

для отображения визуального сигнала тревоги и подтверждения режима

работы детектора.

Формат дисплея показан на рисунке 1. Восемь символьных индикаторов,

имеющие следующие назначения:

 [P] – символ оранжевого цвета. Индикатор состояния прибора. Не-

прерывное свечение указывает на исправное состояние включенного

радар-детектора.

 [X] – символ красного цвета. Индикатор тревоги. Вспыхивание инди-

катора указывает на обнаружение сигнала в диапазоне Х. По дробности

в гл. «Обнаружение сигнала».

 [

] – символ зелёного цвета. Индикатор тревоги. Вспыхивание ин-

дикатора указывает на обнаружение сигнала в диапазоне К или Ка.

Подробности в гл. «Обнаружение сигнала».

 [C] – симво л оранжево го цвета. Индикатор режима работы. Непре-

рывное свечение по дтверждает режим работы детектора ГОРОД. Под-

робности в гл. «Режим ГОРОД».

 [2], [3], [4] – символы красного цвета. Индикато р уровня обнару-

женного сигнала. В случае обнаружения радиорадара, радар-детектор

производит измерение мощности обнаруженно го сигнала. Подробности

в гл. «Функция отображения мощности сигнала».

 [L] – символ зелёного цвета. Индикатор тревоги. Вспыхивание инди-

катора указывает на о бнаружение сигнала с признаком высокого при-

оритета. Данный признак присвоен сигналам радарного комплекса

«Стрелка» (РК «Стрелка») или Лидара. Подробности в гл. «Обнаруж е-

ние сигнала».

УСТАНОВКА ДЕТЕКТОРА

ПОДКЛЮЧЕНИЕ ПИТАНИЯ

Рекомендации по монтажу прибора

Лазер/Радар-детектор ориентируется строго горизонтально и

по направлению движения автомобиля, о тносительно радиоантенны и

передней линзы оптического приёмника (фронтальная часть прибора).

Для успешной работы радар-детектора необходимо выбрать место уста-

новки, о беспечивающее максимальный о бзор прибора. Сектор обнару-

жения детектора не должен о граничиваться посторонними предметами.

Присутствие декоративных элементов, цифровых устройств или других

приложений между детектором и ветровым стеклом, снижает эффектив-

ность устройства или блокируют его работу.

ЛАЗЕР/РАДАР-ДЕТЕКТОР

Q45 STR -8- Q45 STR

CRUNCH

Рисунок 2.

ВНИМАНИЕ! Устройство не должно ограничивать обзор водителя, кро-

ме того, радар-детектор не долж ен угрожать водителю (пассажиру)

причинением вреда при резком торможении или другой не штатной

ситуации на дороге.

Установка на магнит

Лазер/Радар-детектор CRUNCH Q45 STR устанавливается на

панель приборов, единственно удобным способом, с использованием

установочного магнита (Рис.2).

Порядок установки следующий:

 Тщательно протрите, влажной тряпкой, поверх-

ность выбранного места установки на прибо рной

панели.

 Дождитесь высыхания поверхности.

 Удалите предохранительное покрытие с клейкого

основания магнита.

 Прижмите магнит клейким основанием к выбран-

ной поверхности на 10-15 секунд.

 Совместите металлическое основание прибора с

магнитом.

ВНИМАНИЕ! Приклеивать магнит к панели приборов необходимо при

температуре поверхности не ниж е +5°С. При температуре ниже +5°С

свойства клейкого основания магнита резко ухудшаются и удержание

детектора на поверхности панели становится не надёж ным.

Необходимо помнить! Переустановка магнита ухудшает свойства

клейкой основы и сниж ает надёжность крепления устройства на при-

борной панели.

Подключение питания

Питание Лазер/Радар-детектора CRUNCH Q45 STR рассчитано

от сети постоянного напряжения в диапазоне 12 - 15В, с отрицательным

потенциалом (минусом) на корпусе авто мобиля. Не соответствие пи-

тающего напряжения, заявленным параметрам, снижает эффективность

работы или приводит к выходу прибора из строя.

В комплектацию прибора входит кабель питания с адаптером прикури-

вателя автомобиля и штекером подключения в гнездо питания прибора.

1. Подключите малый штекер кабеля питания в гнездо «DC 12V»

детектора. Штекер должен войти до упора.

2. Извлеките прикуриватель из гнезда и подключите адаптер кабеля

питания прибора в гнездо прикуривателя до упора.

Замена предохранителя

В адаптере кабеля питания испо льзуется 2-х амперный предо-

хранитель - Рис.3 (тип 3AG или 6G2A, 250V - входит в комплект).

Неисправный предо хранитель меняется следующим образом:
