Echo CS-450-15" [11/32] Меры предосторожности

Сборка

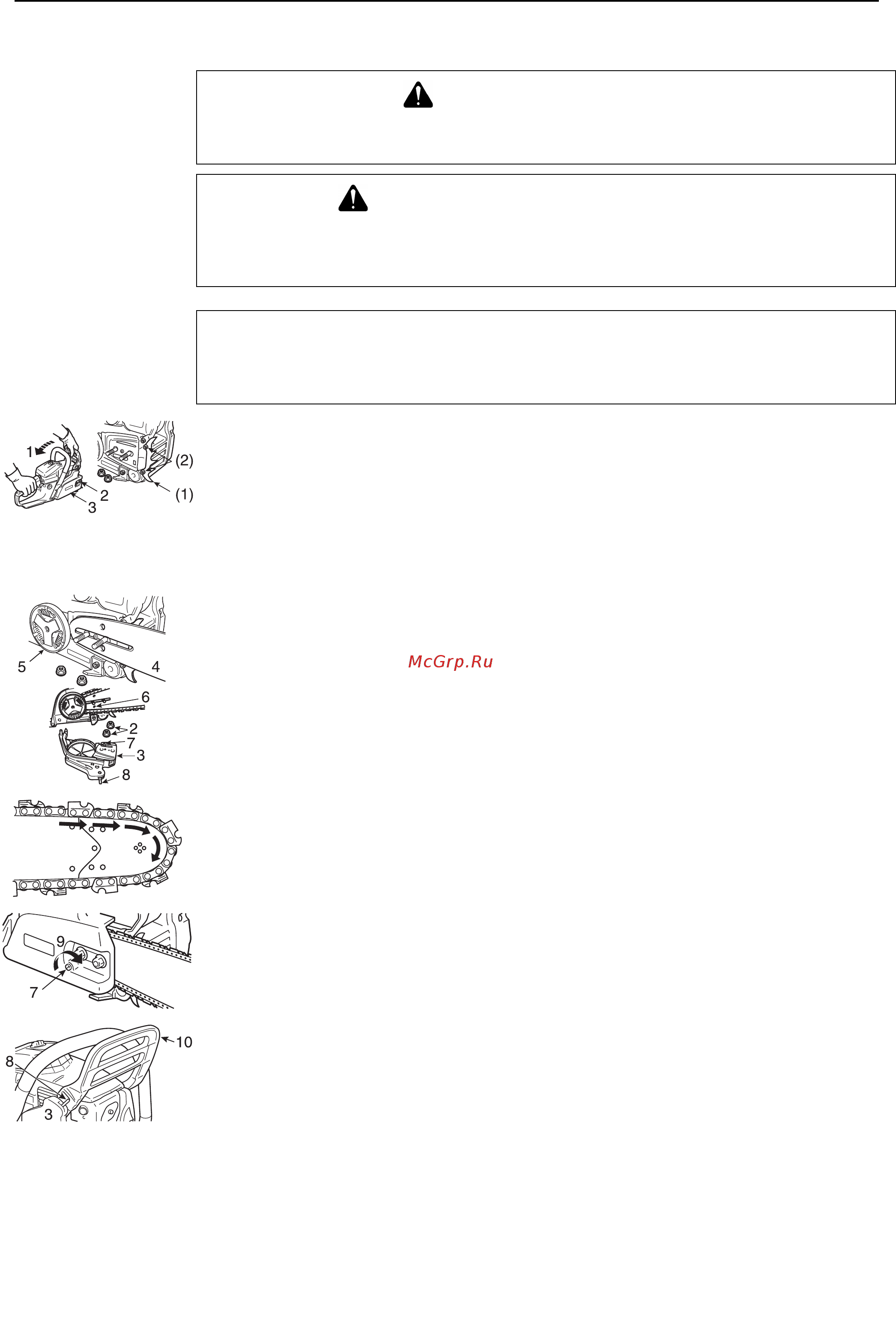

Установка пильной шины и цепи

1. Освободите тормоз цепи

2. Две гайки

3. Крышка муфты сцепления

(1) Зубец упора

(2) Два болта

Установите пильную шину и цепь как следует.

 Отвинтите две гайки и снимите крышку муфты.

 Установите зубец упора спереди устройства (Используйте два болта).

 Установите шину и передвигайте шину в сторону муфты сцепления.

4. Пильная шина

5. Муфта сцепления

6. Пазовая часть

в шине

7. Регулятор натяжения цепи

8. Рычаг тормоза

9. Направление натяжения цепи

10. Передний защитный щиток (Ручка тормоза)

 Установите пильную цепь как показано на рисунке.

(Убедитесь, что зубцы пильной цепи обращены в правильном направлении)

 Отпустите тормоз цепи и установите крышку сцепления и зубец упора на штырь пильной

шины.

Затяните гайки вручную.

Убедитесь

, что устройство натяжения цепи проходит в пазовую часть пильной шины.

 Совместите рычаг тормоза на крышке муфты сцепления с углублением на защитном щитке.

ПРЕДУПРЕЖДЕНИЕ

Ради собственной безопасности всегда выключайте двигатель перед проведением

любой, из указанных ниже операций.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

1. Регулировка должны производиться при холодном двигателе.

2. Надевайте защитные перчатки, работая с цепью.

3. Не работайте бензопилой с ослабленной цепью.

ПРИМЕЧАНИЕ

Передвиньте рычаг тормоза цепи (Передний защитный щиток) полностью назад для снятия или

установки крышки муфты сцепления на цепную пилу.
