(+0,15/+0,03)

Головка торцевая, 10 мм

(+0,19/+0,04)

13,8±0,35 12,4 25,1±0,65 12,4

Головка торцевая, 11 мм

(+0,19/+0,04)

15,8±0,35 14 25,1±0,65 10,8

Головка торцевая, 12 мм

(+0,24/+0,04)

16,8±0,35 14,8 25,1±0,65 13

Головка торцевая, 13 мм

(+0,24/+0,04)

17,6±0,35 16 25,1±0,65 13

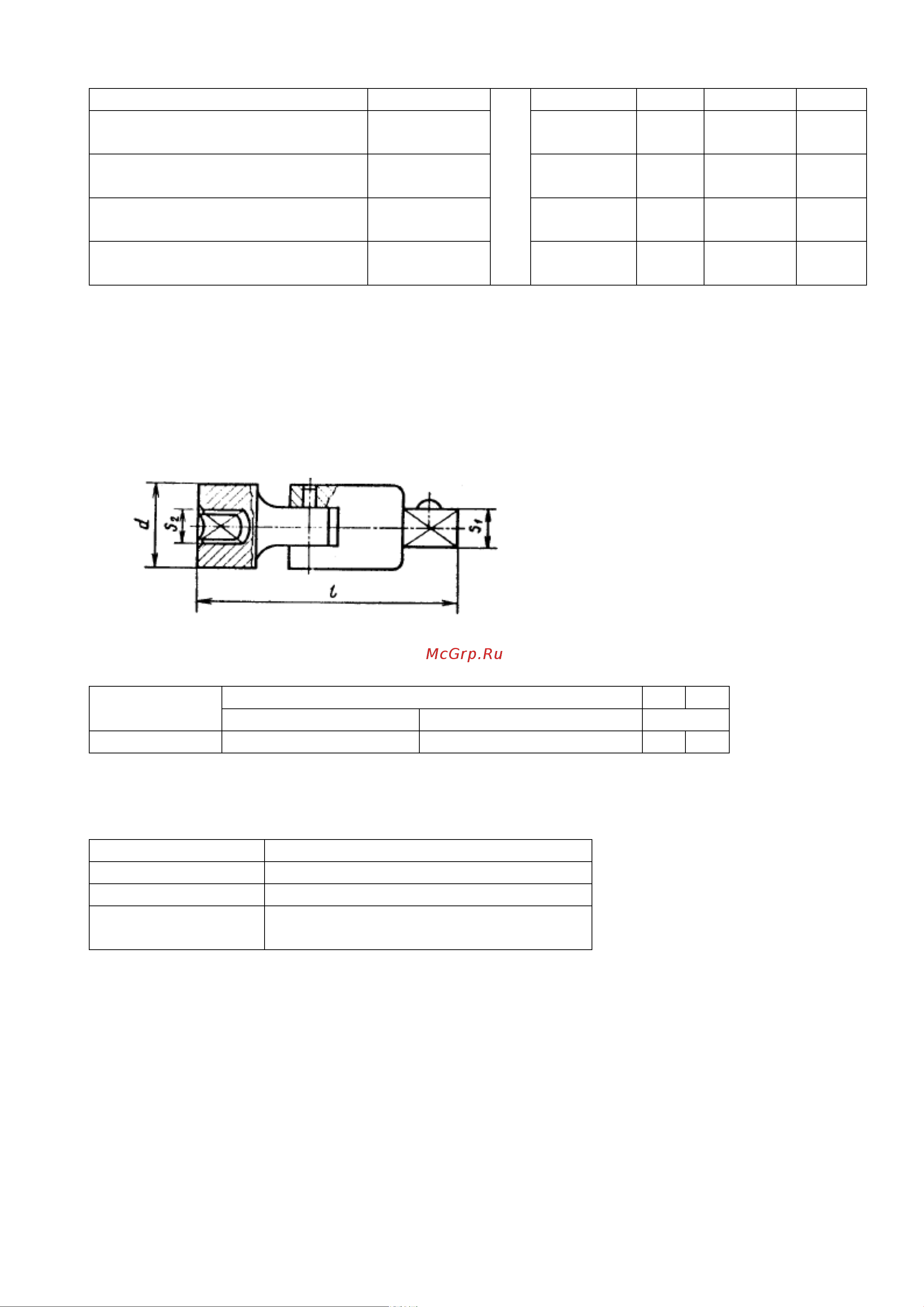

2.3. Кардан 1/4”

Кардан должен быть изготовлен из хромованадиевой стали. Основные размеры указаны в

таблице 5 и на рисунке 3.

Рисунок 3

Таблица 5 Основные размеры

Наименование

Размеры сторон присоединительного квадрата, мм d L

наружного, S

Внутреннего, S

не менее

Кардан 1/2" 6,3 6,3 14 37

2.4. Удлинитель 1/4”

Таблица 6

Характеристики Значение

Материал Сталь CrV

Твердость 46,0…52,0 HRC

Защитное

покрытие

хромированные, зеркальная полировка

Удлинители должны изготовляться с наружными и внутренними присоединительными

элементами (рисунок 4).

Рисунок 4 Удлинитель
