ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

ТЕХНИЧЕСКИЙ

ПАСПОРТ

ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2019

3.Технические характеристики

№

Характеристика Ед .изм. Значение

1 Номинальное давление, PN МПа 1,6

2 Максимальная температура

рабочей среды

ºС +95

3 Минимальная температура

рабочей среды

ºС +5

4 Аварийная температура рабочей

среды

ºС +110

5 Диапазон наружных диаметров

соединяемых труб

мм 16;20;25;32

6 Предельный монтажный момент

при выполнении резьбовых

соединений

Нм 1/2" -25;

3/4"- 35;

1"-55;

1 1/4"-80

7 Тип резьбы на соединителях с

переходом на резьбу

трубная, по

ГОСТ 6357-

81, класс

точности «В»

8 Средний полный срок службы лет 50

4.Конструкция и применяемые материалы

4.1.Корпус соединителей (кроме VTm.403) выполнен из

горячештампованной латуни марки CW617N по EN 12165.

Гильзы соединителей и корпус соединителя VTm.403

изготовлены из латуни CW614N по EN 12165. Обе указанные

марки соответствуют отечественной марке ЛС59-1 по ГОСТ

15527-2004.

4.2. Герметичность соединения обеспечивается за счёт

вдавливания материала трубы в проточки штуцера корпуса,

происходящее при надвигании гильзы на штуцер корпуса.

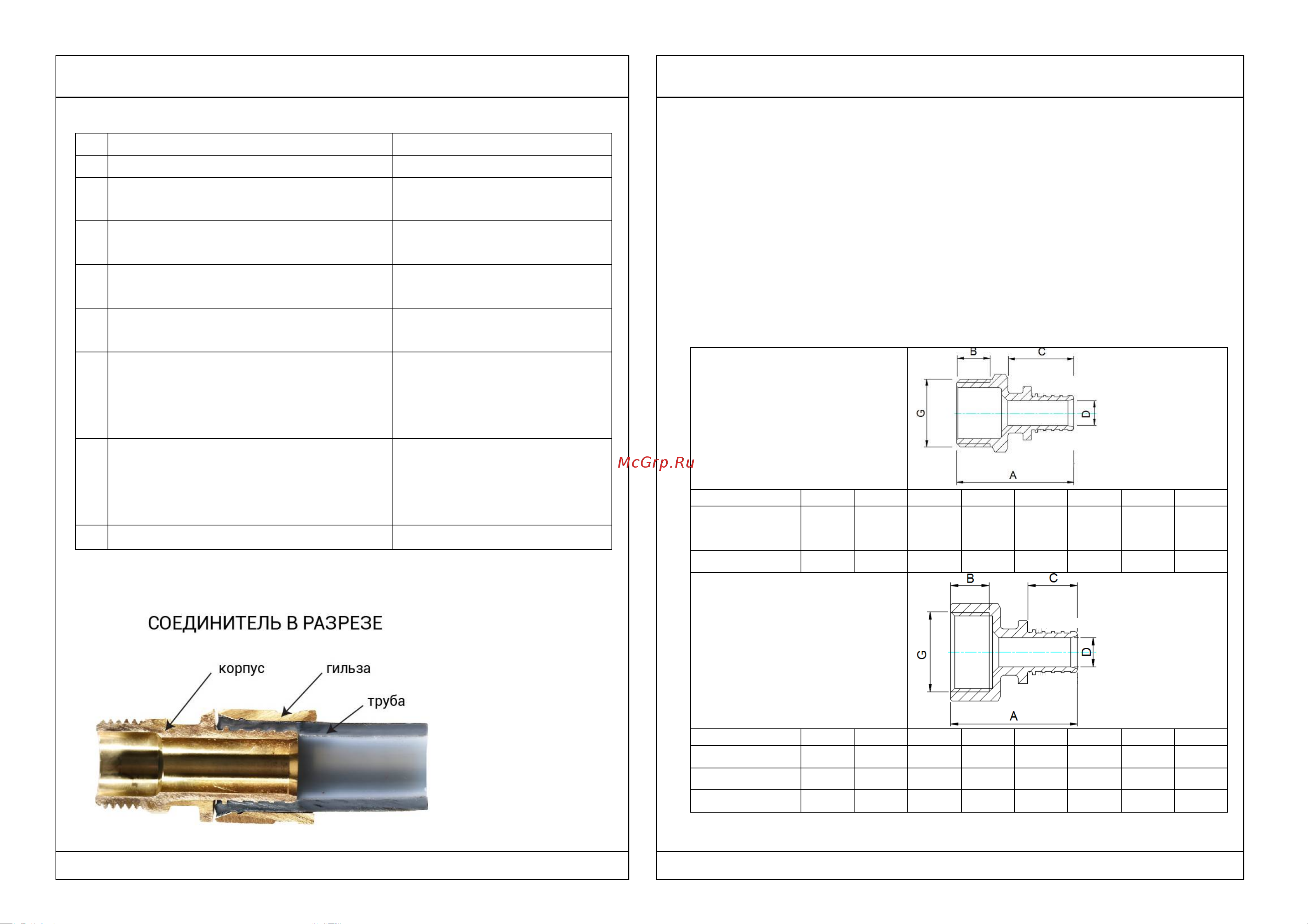

5.Номенклатура и габаритные размеры

VTm.401.BG

Соединитель прямой с

переходом на наружную

резьбу

Обозначение А,мм В,мм C,мм D,мм G Вес, г

16х1/2" 42 12 25 10 1/2" 42

20х1/2" 48 12 30,5 12,6 1/2" 56,5

20х3/4" 48,4 12 30,5 12,6 3/4" 76

VTm.402.BG

Соединитель прямой с

переходом на внутреннюю

резьбу

Обозначение А,мм В,мм C,мм D,мм G Вес, г

16х1/2" 43 12 16 10 1/2" 50

20х1/2" 48 12 20 12,6 1/2" 68

20х3/4" 53 16 20 12,6 3/4" 90
