ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ
ПАСПОРТ
ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2019
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2019

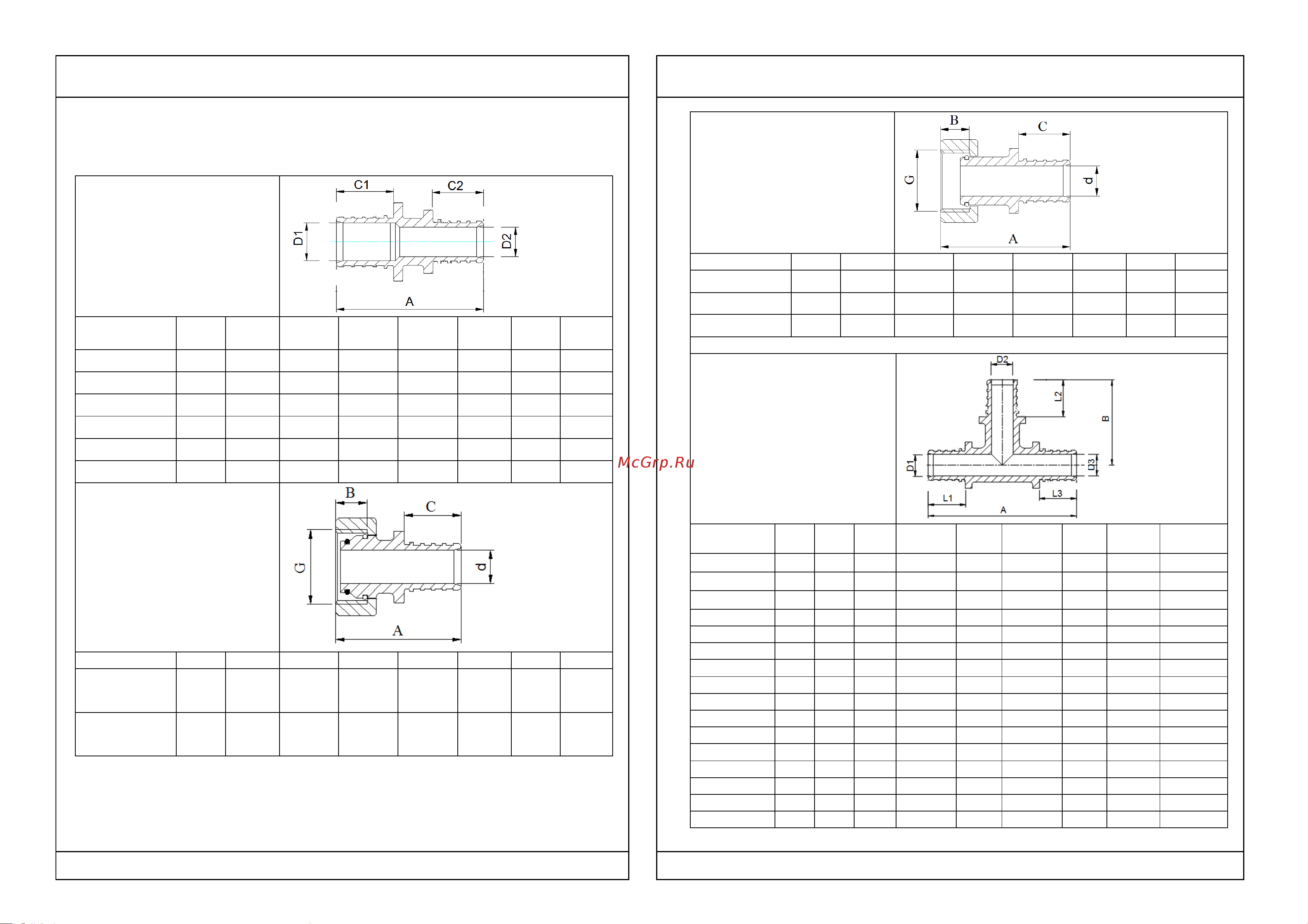

VTm.403.BG
Соединитель прямой
Обозначение А,мм С1,м
м
C2,мм D1,мм D2,мм Вес, г
16х16 44 16 16 10 10 37
20х16 50 20 16 12,6 10 48
20х20 55 20 20 12,6 12,6 61
25х25 69 27 27 15,4 15,4 95
25х16 57 27 16 15,4 10 78
25х20 62 27 20 15,4 12,6 78
VTm.422.ЕBG
Соединитель с накидной
гайкой стандарта
«евроконус»
Обозначение А,мм В,мм C,мм d,мм G Вес, г
16х3/4"E
K
40 10 16 10 3/4" 77
20х3/4"E
K
48 10 20 12,6 3/4" 88
VTm.422.BG
Соединитель с накидной
гайкой
Обозначение А,мм В,мм C,мм d,мм G Вес, г
16х1/2" 40 10 16 10 1/2" 72
20х1/2" 50 10 16 10 1/2" 71
20х3/4" 45 10 20 12,6 3/4" 81
Соединители комплектуются плоской прокладкой из микрофибры
VTm.431.BG
Тройник
Обозначени
е
А,
мм
В,
мм
D1,
мм
L1,
мм
D2,
мм
L2,
мм
D3,
мм
L3,
мм
Вес, г
16х16х16
70 39 10 16 10 16 10 16 84
20х20х20
88 44 12,6 20 12,6 20 12,6 20 142
20х20х16
79 41 12,6 20 12,6 20 10 16 120
16х20х16 76 42 10 16 12,6 20 10 16 108
20х16х16 79 38 12,6 20 10 16 10 16 110
20х16х20 78 38 12,6 20 10 16 12,6 20 113
20х25х20 78 48 12,6 20 15,4 27 12,6 20 152
25х16х16 74 40 15,4 27 10 16 10 16 144
25х16х20 93 40 15,4 27 10 16 12,6 20 150
25х20х16 89 47 15,4 27 12,6 20 10 16 158
25х16х25 107 54 15,4 27 10 16 15,4 27 155
25х20х20 93 47 15,4 27 12,6 20 12,6 20 166
25х20х25 107 47 15,4 27 12,6 20 15,4 27 185
25х25х16 89 54 15,4 27 15,4 27 10 16 175
25х25х20 93 54 15,4 27 15,4 27 12,6 20 186
25х25х25 107 54 15,4 27 15,4 27 15,4 27 201
