ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

ТЕХНИЧЕСКИЙ

ПАСПОРТ

ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2019

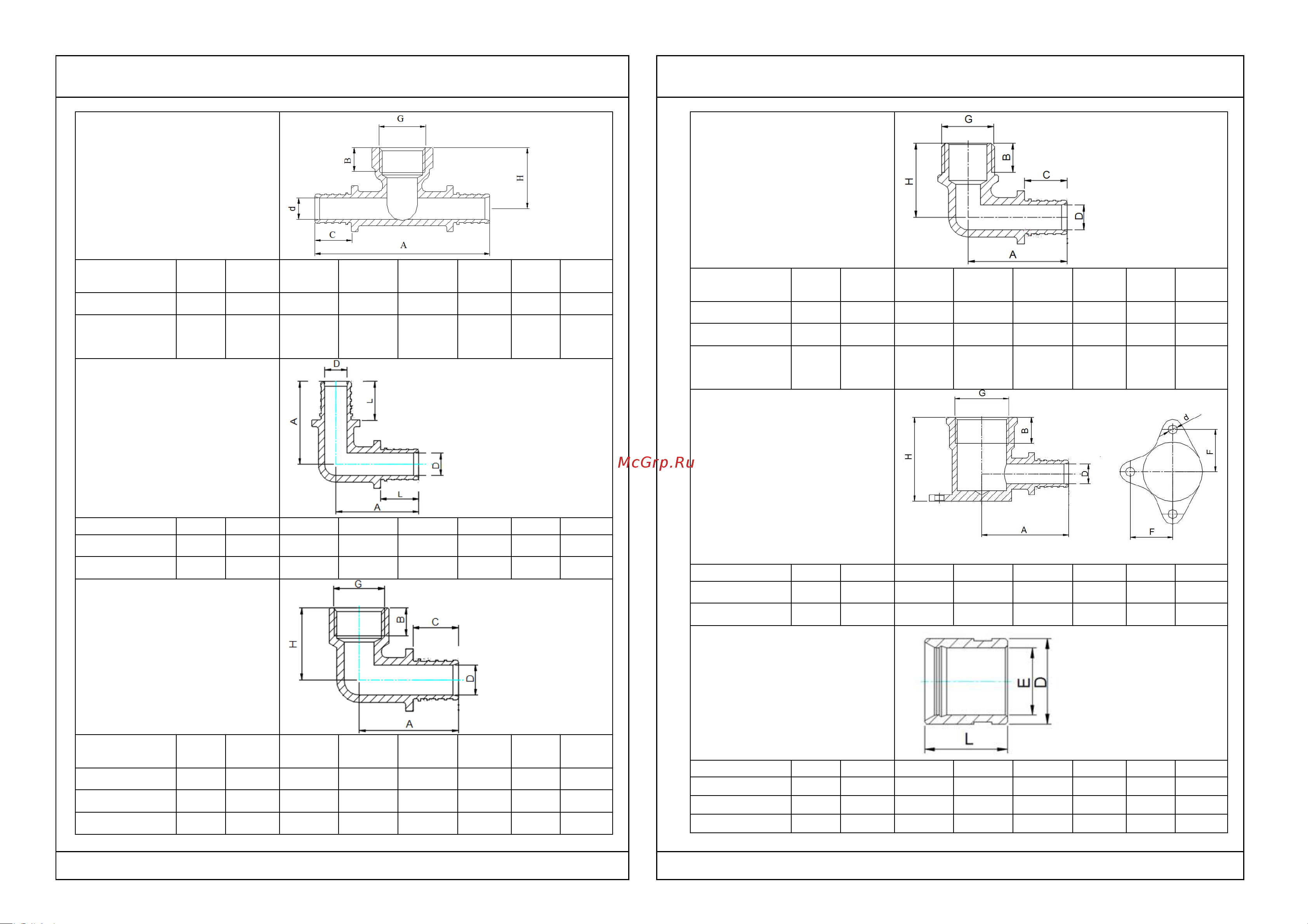

VTm.432.BG

Тройник с переходом на

внутреннюю резьбу

Обозначение А,мм В,мм C,мм d,мм G Н,мм Вес,

16х1/2" 78 12 16 10 1/2" 34,5 102

20х3/4" 88,

15 20 12,6 3/4" 39 163

VTm.451.BG

Угольник

Обозначение А,мм D,мм L,мм Вес, г

16х16 39 10 16 63

20х20 44 12,6 20 100

VTm.452.BG

Угольник с переходом на

внутреннюю резьбу

Обозначение А,мм В,мм С,мм D,мм H,мм G Вес,

16х1/2" 39 12 16 10 34,5 1/2" 72

20х1/2" 43 12 20 12,6 35,5 1/2" 101

20х3/4" 48 17 20 12,6 40 3/4" 133

VTm.453.BG

Угольник с переходом на

наружную резьбу

Обозначение А,мм В,мм С,мм D,мм H,мм G Вес,

16х1/2" 39 12 16 10 34 1/2" 68

20х1/2" 42 12 20 12,6 35 1/2" 90

20х3/4" 44,

17 20 12,6 44 3/4" 123

VTm.454.BG

Водорозетка с переходом

на внутреннюю резьбу

Обозначение А,мм В,мм D,мм H,мм G F, мм d,мм Вес, г

16х1/2"

35,8 12 10 39,5 1/2" 17,5 4,5 94

20х1/2"

44 12 12,6 42,5 1/2" 17,5 4,5 103

VTm.400.BG

Гильза надвижная,

Обозначение L,мм E,мм D,мм Вес. г

16 21 16,65 21 22,5

20 25 20,65 25 29,8

25 29 25,5 30 43
