6. Начало работы и

эксплуатация

Установите нагреватель на ровной

твердой поверхности на расстоянии

не менее 3м от воспламеняющихся

материалов. Залейте топливо в бак.

Не превышайте установленный

уровень. Контролируйте уровень

топлива в баке по указателю. Буква E

означает низкий уровень, буква F –

высокий. Закрутите топливную

крышку. Для моделей с непрямым

нагревом установите систему

дымоотвода на дымоход.

Удостоверьтесь, что сеть питания

соответствует параметрам, указанным в таблице с

техническими характеристиками. Включите вилку кабеля

питания в заземленную розетку электрического удлинителя.

Минимальное сечение провода удлинителя должно быть не

менее 1,0 мм

. Загорится индикатор сети питания.

Дисплей 1 покажет значение “--“, Дисплей 2 покажет

температуру окружающего воздуха. Установите желаемую

температуру с помощью ручки термостата. Переведите

выключатель в положение ВКЛ. Если желаемая температура

выше температуры окружающего воздуха, то нагреватель

автоматически начнет работать примерно через 7 сек.

Предустановленная желаемая температура 20°С.

Для всех моделей: если температура, установленная с

помощью рукоятки термостата, ниже температуры

окружающей среды, то нагреватель не включится.

Если температура окружающей среды очень низкая, то запуск

нагревателя может быть затруднен. В этом случае закройте

пальцем вентиляционное отверстие во время запуска.

При возникновении нештатной ситуации, такой как

уменьшение воздушного потока, не устойчивое горение и др.,

работа нагревателя прекращается, световой индикатор сети

питания начинает мигать, на дисплее будет отображаться

ошибка.

Для выключения нагревателя переведите выключатель в

положение ВЫКЛ. Вентилятор будет продолжать работать в

течение 90 секунд для охлаждения камеры сгорания. Для длительного хранения отключите вилку кабеля

питания от розетки.

Давление воздуха в системе подачи топлива установлено на заводе-изготовителе. Тем не менее, в процессе

эксплуатации может возникнуть необходимость его регулировки. Регулировку может проводить только

квалифицированный сотрудник авторизованного сервисного центра. Неправильная установка давления может

привести к фатальным последствиям. Штатное давление для каждой модели указано в таблице пункт 10.

Для моделей QE-52DN и QE-82DN давление в топливной магистрали установлено на

заводе-изготовителе и не подлежит изменению пользователем. Регулировку может

проводить только квалифицированный сотрудник авторизованного сервисного центра.

Неправильная установка давления может привести к фатальным последствиям. Штатное

давление в топливной магистрали для этих моделей указано в таблице пункт 10. Для

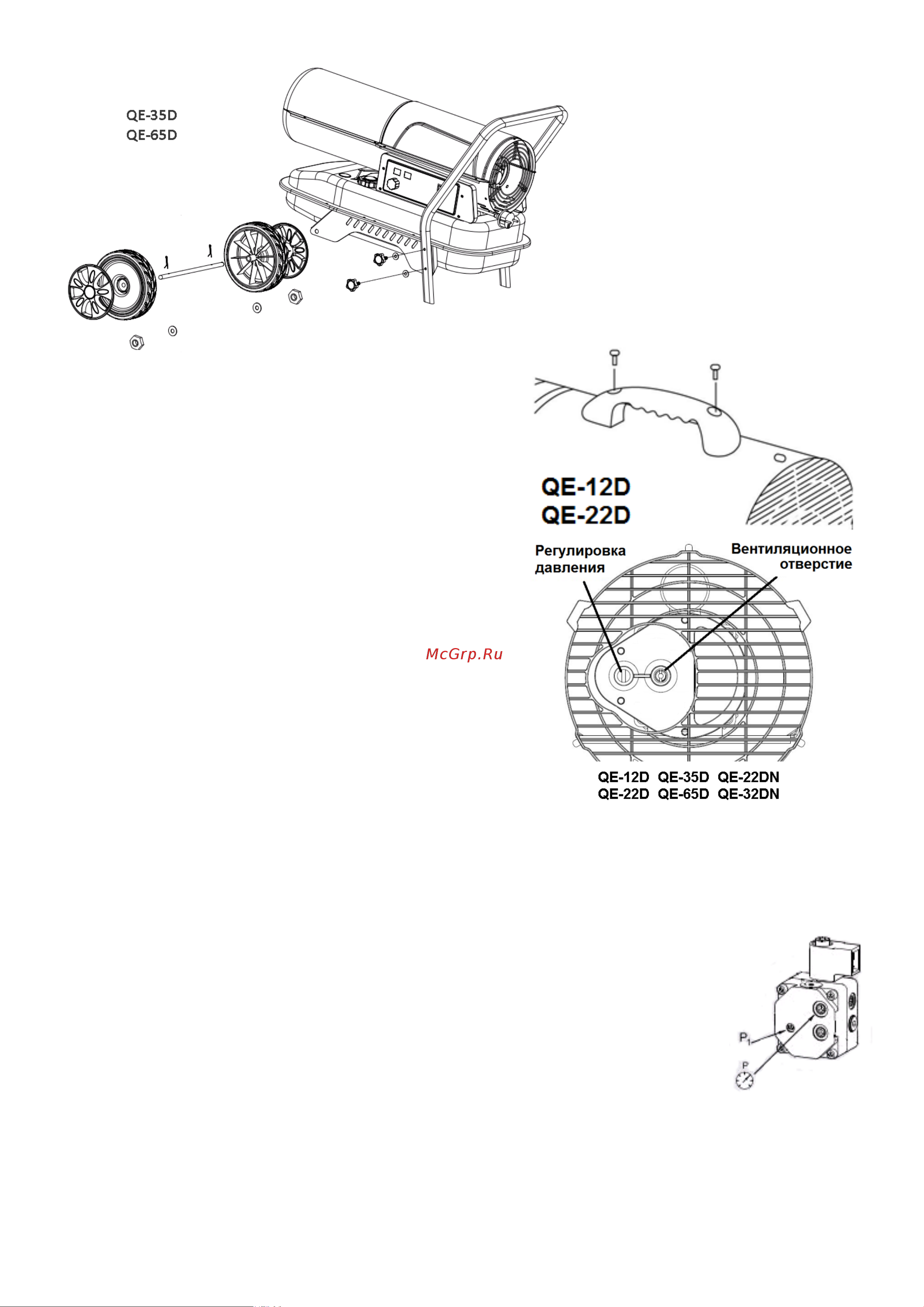

регулировки давления в топливной магистрали необходимо удалить заглушку,

закрывающую порт измерения давления P (см.рис.), подключить измерительный прибор к

порту P, включите нагреватель, проверьте давление, а затем при необходимости

корректировки вращать регулятор P1 (см.рис.) по часовой стрелке для увеличения

давления и против часовой стрелки для уменьшения.

7. Техническое обслуживание

Техническое обслуживание в гарантийный период должен производить только авторизованный сервисный

центр. В послегарантийный период обслуживание может проводить квалифицированный специалист.

Перед началом обслуживания отключите нагреватель от сети и дайте остыть. Для обслуживания всегда

используйте только оригинальные запчасти и расходные материалы. В ином случае становится не

возможным безопасное использование нагревателя.
