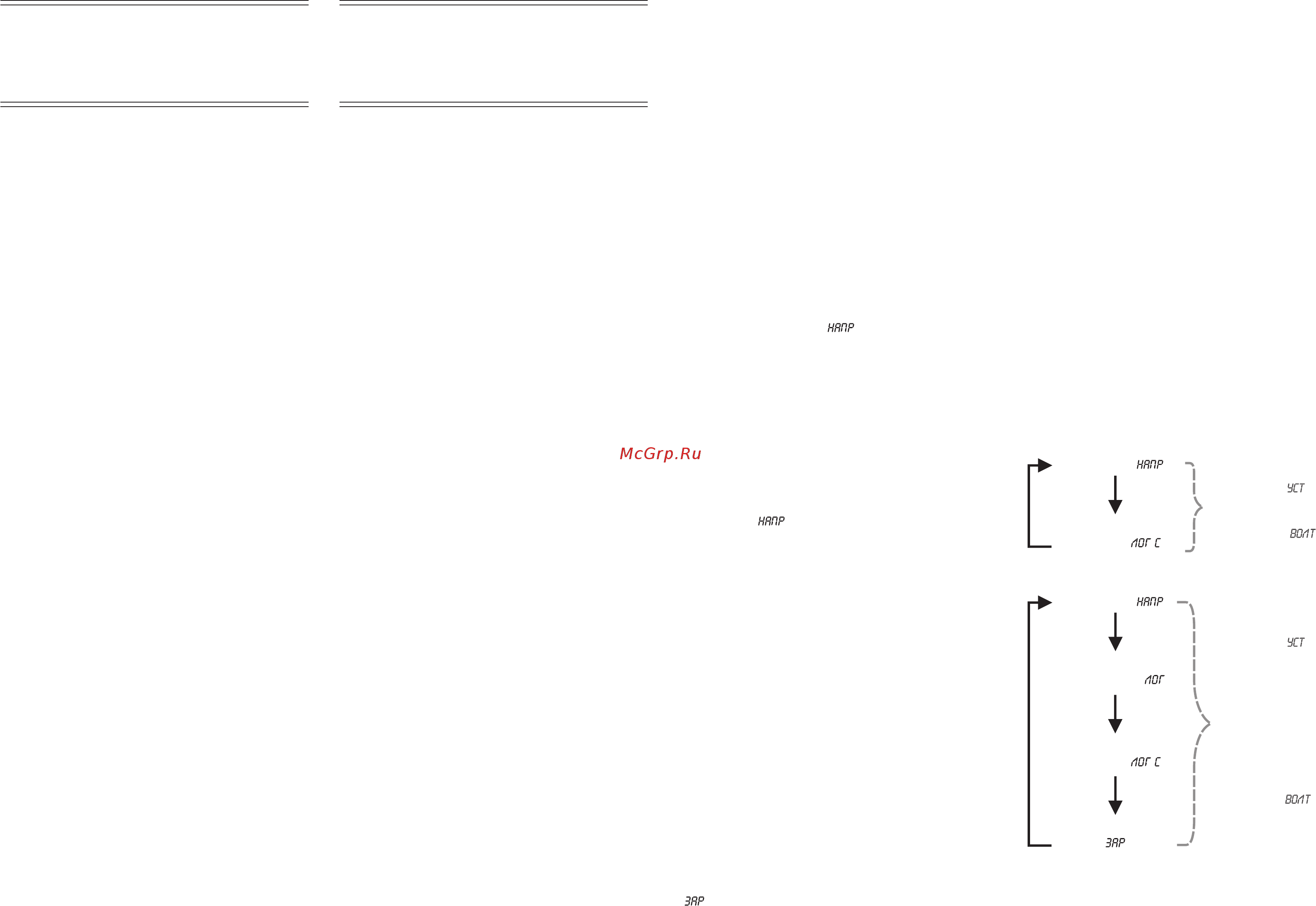

ПОРЯДОК ПРИМЕНЕНИЯ НАГРУЗОЧНАЯ ВИЛКА НАГРУЗОЧНАЯ ВИЛКА НВ 03 НВ 04 НАЗНАЧЕНИЕ НАЗНАЧЕНИЕ Нагрузочная вилка НВ 03 предназначена для Определения степени заряда и исправности автомобильных аккумуляторных батарей с номинальным напряжением 12 В Проверки исправности генератора и бортовой сети с помощью высокоточного вольтметра Нагрузочная вилка НВ 04 предназначена для Определения степени заряда и исправности автомобильных аккумуляторных батарей с номинальным напряжением 24 В атакже 12 В Проверки одного элемента аккумуляторной батареи Проверки исправности генератора и бортовой сети с помощью высокоточного вольтметра ОСОБЕННОСТИ Имеет 2 спирали и подходит для аккумуляторов малой и средней емкости подключается одна спираль ток нагрузки 100 А так и повышенной емкости подключаются две спирали ток нагрузки 200 А Легкая коммутация спиралей упрощает использование прибора Цифровой удобный вольтметр жидкокристаллический дисплей Определение степени заряда аккумулятора Таймер позволяет выставить время измерений Индикация напряжения при тестировании каждую секунду с возможностью сохранения данных Коррозиестойкое покрытие корпуса прибора ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Номинальное напряжение аккумуляторной батареи 12В Емкость тестируемых аккумуляторных батарей 15 240А ч Диапазон вольтметра 0 16 В Точность 0 5 Номинальное сопротивление 2 спирали по 0 1 Ом 5 Ток нагрузки 100 А 200 А Рабочий диапазон температур 20 60 С Время измерения спирали подключены не более 9 сек спирали отключены не ограниченно ОСОБЕННОСТИ Имеет 2 спирали и подходит для проверки тяговых и автомобильных аккумуляторов спираль 24 В используется для проверки аккумуляторных батарей с номинальным напряжением 24 В ток нагрузки 100 А Также для проверки аккумуляторов с номинальным напряжением 12 В ток нагрузки 50 А спираль 2 В используется для проверки одного элемента аккумуляторной батареи ток нагрузки 100 А Легкая коммутация спиралей упрощает использование прибора Цифровой удобный вольтметр жидкокристаллический дисплей Определение степени заряда аккумулятора Таймер позволяет выставить время измерений Индикация напряжения при тестировании каждую секунду с возможностью сохранения данных Коррозиестойкое покрытие корпуса прибора ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Номинальное напряжение А Б 24 В 12 В Номинальное напряжение элемента 2 В Емкость тестируемых батарей 15 240А ч Диапазон вольтметра 0 32 В Точность 0 5 Номинальное сопротивление спираль 24 В 0 2 Ом 5 спираль 2 В 0 02 Ом 5 Ток нагрузки при ном напряжении 2 В 24 В 100 А при ном напряжении 12 В 50 А Рабочий диапазон температур 20 60 С Время измерения спирали подключены не более 9 сек спирали отключены не ограниченно Перед использованием прибора 1 Прикрутите прорезиненную рукоятку 2 Вытащите защитную полоску предотвращает разряд внутренней батареи 3 Внимательно ознакомьтесь с инструкцией Прибор находится в спящем режиме Для вывода прибора из спящего режима достаточно нажать на любую кнопку или подать напряжение на щуп прибора ИСПОЛЬЗОВАНИЕ НАГРУЗОЧНОЙ ВИЛКИ В КАЧЕСТВЕ ВОЛЬТМЕТРА Убедитесь в отсутствии механических повреждений и замыканий витков спирали 2 Отключите спирали открутите обе гайки около щупа 3 Подсоедините черный зажим крокодил к минусовой клемме аккумулятора либо к массе автомобиля 4 Измерьте напряжение в нужной точке смотрите пункт 1 Вольтметр НРПР раздел Основные 1 ПОРЯДОК РАБОТЫ Условные сокращения С 5 Однократное короткое нажатие Длительное нажатие до повторного звукового сигнала О35 РЕЖИМ ВЫБОР Одновременное нажатие на 2 кнопки Основные действия О35 РЕЖИМ1 Переход от названия текущего режима к названию следующего режима осуществляется по кольцу см алгоритмы в инструкции Выход из режимов установок РЕЖИМ1 Переход от названия режима к числовым показаниям текущего режима Просмотр числовых значений в режиме И зменение числовых значений в режимах установок Переключение режимов режимы ТЕСТИРОВАНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ 1 Убедитесь в отсутствии механических повреждений и замыканий витков спирали 2 Подсоедините черный зажим крокодил к минусовой клемме аккумулятора 3 Измерьте напряжение аккумулятора на холостом ходу Для этого открутите обе гайки около щупа и наколите щуп на плюсовую клемму аккумулятора Снимите показания вольтметра смотрите пункт 1 Вольтметр ЯЯЛР раздел Основные режимы 4 а Подключите спирали модель НВ 03 закрутитеодну гайку около щупа ток нагрузки 100 А используется для проверки емкости на аккумуляторах 15 100 А ч закрутите обе гайки ток нагрузки 200 А используется для проверки емкости на аккумуляторах 100 240 А ч 4 6 Подключите спирали модель НВ 04 закрутите гайку 2 В около щупа ток нагрузки 100 А используется для проверки одного элемента на аккумуляторах закрутите гайку 24 В для проверки емкости на аккумуляторах с номинальным напряжением 24 В ток нагрузки 100 А на аккумуляторах 12 В ток нагрузки 50 А 5 Измерьте напряжение аккумулятора под нагрузкой Наколите щуп на плюсовую клемму аккумулятора Измерение начинается автоматически В конце измерения раздастся звуковой сигнал 6 Посмотрите изменение напряжения аккумулятора под нагрузкой см пункт 3 Режим ЛОГ раздел Основные режимы Определите степень заряда аккумулятора см пункт 6 Емкость аккумулятора ЗЯР раздел Основные режимы Первое нажатие на кнопку РЕЖИМ показывает название текущего режима каждое последующее производит переключение по дереву функций по алгоритмам 1 После выхода прибора из спящего режима Вольтметр НЯПР Установка времени измерений УСГ _ Калибровка Просмотр сохраненных вольтметра 0О4Г __ значении ЛОГ С 2 После проведения измерений Вольтметр ЯЛР 1 Установка времени I измерений УСГ I Просмотр измеренного I напряжения ЛОГ I I Просмотр сохраненных значений ЛОГ С Емкость аккумулятора ЗЯР I I I Калибровка I вольтметра ВОЛГ
