Электрический накопительный водонагреватель
RU

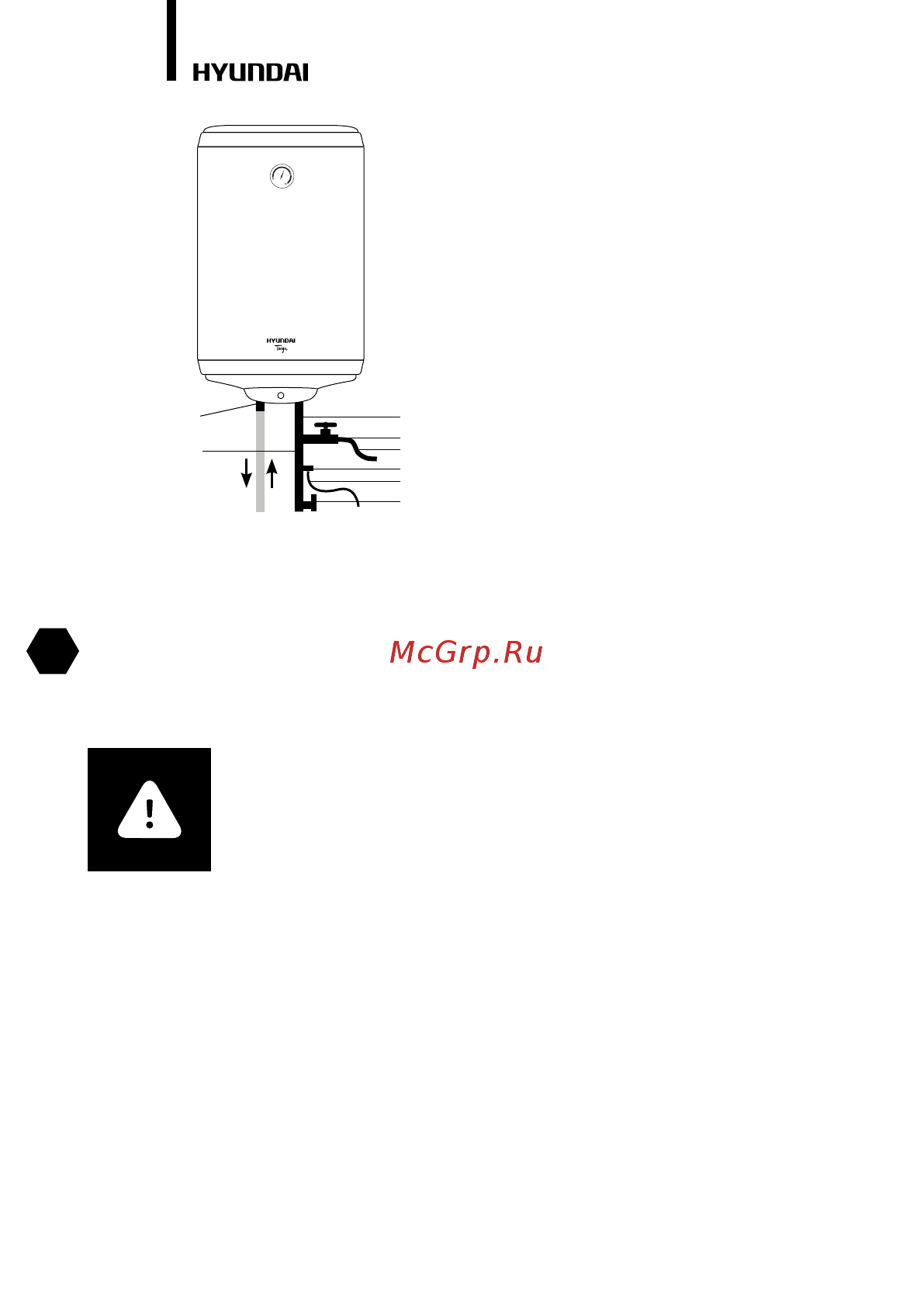

1 – Входной патрубок
2 – Выходной патрубок
3 – Тройник*
4 – Отсечной кран*
5 – Предохранительный клапан
6 – Сливная трубка*
7 – Отсечной кран подачи
холодной воды*
8 – Сливной шланг*
* не входит в комплект поставки.
Подключение к электрической сети
Сетевой шнур водонагревателя оснащён вилкой с контактом заземления.
Водонагреватель должен использоваться с правильно заземленной
сетевой розеткой. Если розетка, которую вы намереваетесь использовать,
не заземлена соответствующим образом или защищена предохраните-
лем с задержкой на срабатывание или прерывателем цепи, свяжитесь с
квалифицированным электриком для замены розетки.
ВНИМАНИЕ!
Правильное заземление важно для минимизации ударов
током и опасности возгорания.
Водонагреватель рассчитан на подключение к электрической сети переменно-
го тока с однофазным напряжением 220 В. Перед подключением убедитесь,
что параметры электросети в месте подключения соответствуют параметрам,
указанным на маркировочной табличке с техническими данными прибора. При
установке водонагревателя следует соблюдать действующие правила электро-
безопасности. Электрическая розетка должна быть рассчитана на номиналь-
ный ток не ниже 10А, электрический кабель с жилой сечением не менее 3х1,5
мм
2
(для меди).
