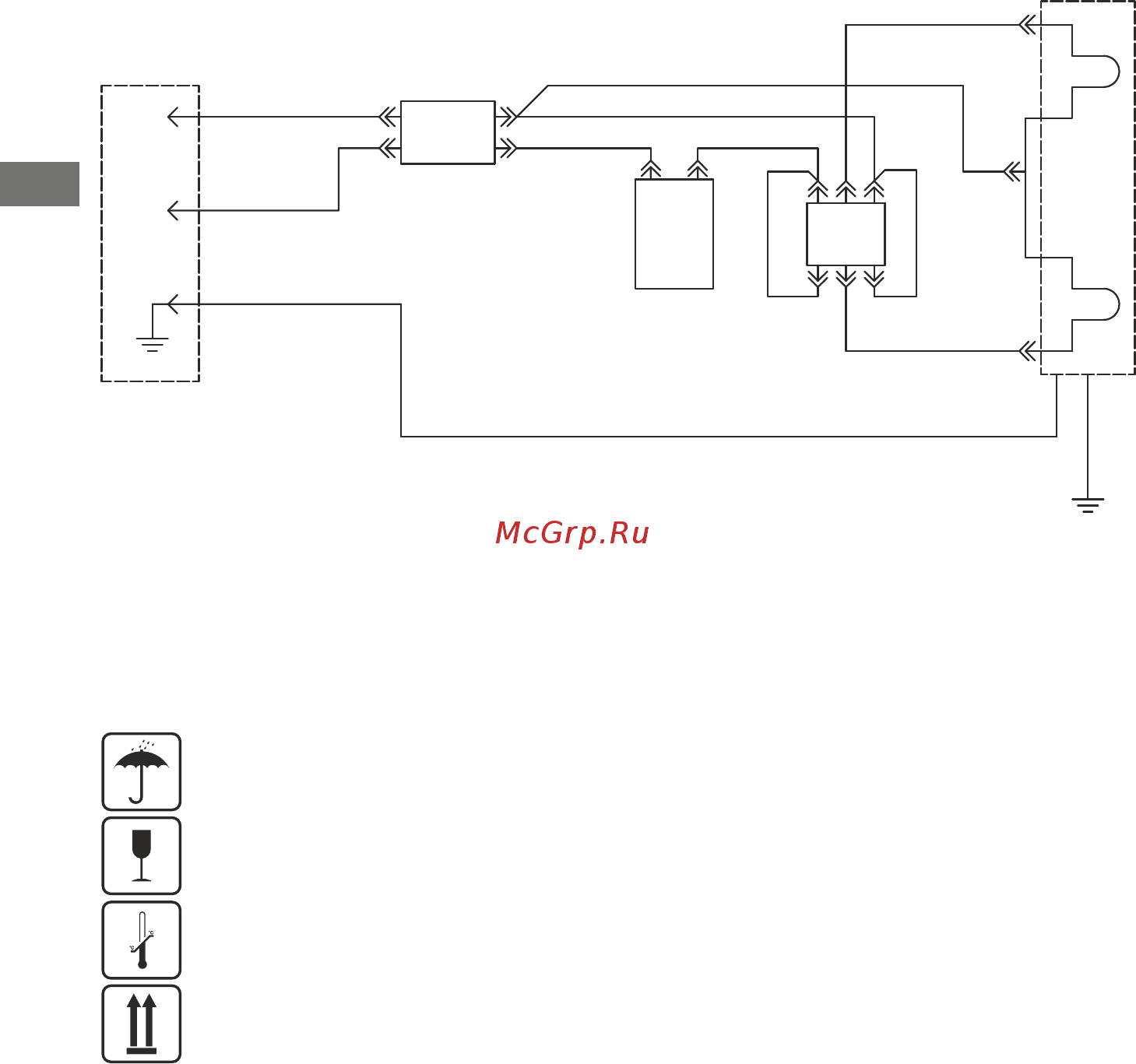

Elektrisko savienojumu shēma
N
L
3
31 2
21
Režīms I
N
21
L
230 V~
Kontaktdakša, standarts C4,
divpolu, 16 A, 250 V,
ar dubultiem zemējuma
kontaktiem GOST
N
gaiši zils
L
brūns
E
zaļš-
dzeltens
sarkans
Temperatūras
ierobežētājs,
0
20 A, 250 V, 95 С
Režīms II
dzeltens
Regulējams
termostats
16 A, 250 V
zaļš-
dzeltens
Izslēdzējs ar
diviem taustiņiem,
slēguma indikācija,
16 A, 250 V
Preces korpuss
CES
1 kW,
230 V~
CES
1.5 kW,
230 V~
gaiši zils
gaiši zils
gaiši zils
brūns brūns
brūns
Elektriskā ūdens sildītāja transportēšana un glabāšana
Elektrisko ūdens sildītāju transportēšana un glabāšana tiek veikta atbilstoši manipulacijas atzīmēm,
noradītas uz iepakojuma:
- aizsargāt no mitruma
- trausla krava, rīkoties saudzīgi
- rekomendēts glabāšanas temperatūras diapazons: no +10°С līdz +20°С
- pareizs vertikālais stāvoklis
Transportēšanas un glabāšanas noteikumi norādīti arī uz preces iepakojuma.
Utilizācija
Ieverojot EŪS uzstādīšanas, lietošanas un tehniskās apkalpošanas noteikumus un izmantojot
atbilstošo standartiem ūdeni, ražotājs nosaka lietošanas termiņu uz 9 gadiem no EŪS pirkšanas
datuma. Visas ūdens sildītāja sastāvdaļas ir izgatavotas no materiāliem, kurus niepieciešamības
gadījumā var utilizēt saskaņā ar ekoloģiskās drošibas noteikumiem tajā valstī, kurā ūdens sildītājs tiek
lietots.
Ražotāja garantija
Ražotājs nosaka garantijas derīguma termiņu ūdens sildītājam uz 1 gadu, bet to sastāvdaļām un
kopmlektā iekļautajām daļām periodi ir šādi:
Ūdens glabāšanas tvertnei (iekšējā tvertne) – 7 gadi;
Citām sastāvdaļām (uzsildīšanas elements, termostats, indikatora lampiņas, blīvējuma starplikas,
LV
temperatūras indikators, drošības vārsts) – 1 gads.
Garantijas derīguma termiņš tiek sākts skaitīt no EŪS pārdošanas datuma. Ja nav norādīts pārdošanas
datum un veikala zīmogs, vai arī tas ir labots, tad garantijas derīguma termiņš tiek noteikts no EŪS
ražošanas brīža.
Visas pretenzijas tiek pieņemtas tādā gadījumā, ja ir garantijas talons ar pārdevēja atzīmēm un ja
ir identifikācijas uzlīme uz EŪS korpusa.
Garantija tiek pielietota tikai EŪS. Atbildība par iekārta uzstādīšanas un pieslēgšanas noteikumu
ieverošanu tiek uzlikta uz pircēja (ja tas pats pieslēdza iekārtu) vai uz montāžas organizācijas, kas veica
pieslēgšanu.
Uzstādot un lietojot EŪS lietotājam ir jāievēro prasības, kas nodrošina stabilu darbību visa
garantijas laika periodā:
izpildīt uzstādīšanas, pieslēgšanas, lietošanas un apkalpošanas drošības pasākumus un
џ
noteikumus, kas ir izklastīti šajā lietošanas instrukcijā.
sargāt no mehāniskiem bojājumiem, kas radušies no nesaudzīgas glabāšanas,
џ
transportēšanas un montāžas
nepielaist ūdens sasalšanu EŪS
џ
lietot EŪS tikai tādu ūdeni, kam nav ne mehānisku ne ķimisku piemaisījumu
џ
lietot EŪS tikai ar komplektā iekļauto un pareizi strādājošu drošības vārstu
џ
Ražotājs nenes atbildību par kaitējumiem, kas radušies no lietotāja uzstādīšanas, lietošanas un
tehniskās apkalpošanas noteikto noteikumu neievērošanas, kas ir norādīti šajā lietošanas pamācībā,
tai skaitā arī gadījumos, kad šie trūkumi radušies no tīkla nepieļaujamiem parametriem (elektriskie un
ūdens apgāde), kuros tiek lietots EŪS, un seko trešo personu iejaukšanās. Ražotāja garantija
neattiecas uz pretenzijām par EŪS ārējo izskatu.
Remonts, sastāvdaļu un komplektdaļu nomaiņa, kas tika veikta garantijas perioda laikā, neietekmē un
nepagarina EŪS kopējo garantijas laiku. Nomainīto vai atremontēto detaļu garantijas laiks sastāda
vienu mēnesi.
UZMANĪBU! Drošības vārsta vai barošanas kabeļa bojājums nav EŪS bojājums un nav iemesls EŪS
nomainīšanai, Atbildību par uzstādīšanas un pieslēgšanas nes pircējs (ja tas pats pieslēdza iekārtu) vai
montāžas organizācija, kas veica pieslēgšanu.
Informācija par ražotāju
Ražotājs:
«HEATING EQUIPMENT» LTD
SIA „Siltuma iekārtas”
Krievija, 187000, Ļeņingradas apgabala, Tosno, Maskavas šoseja 44.
Visi modeli sertificēti un atbilst Muitas savienības Tehniskā reglamenta noteikumiem ТР ТС
004/2011, ТР ТС 020/2011.
Sertifikāts Nr. ТС RU C-RU.AB72.B.01094 un Eiropas direktīvām 2006/95/ЕС, 2004/108/ЕС.
Garantijas apkalpošanas un servisa dienests Krievijā: tālr.: 8-800-333-50-77
(pirmdienā-piektdienā no 09:00 līdz 20:00; brīvdienās no 10:00 līdz 18:00 Maskavas laikā, zvans
Krievijā bezmaksas), elektroniskā adrese: service@thermex.ru
Galvenais servisa centrs - EŪS uzstādīšana un pieslēgšana, garantijas un pēcgarantijas
remonts: Balgodatnaja iela 63, Sanktpēterburga, 196105 Krievija, tālr.: +7 (812) 313-32-73.
Autorizēto servisa centru tālruni un adreses citās Krievijas pilsētās un reģionos var uzzināt mājas lapā
www.thermex.ru vai grieztos servisa centrā, kuru norādīja pārdevējs.
LV
