10 Тв5.179.073 РЭ (Редакция 2) 2021

поставки модуля TB-5040N_3n. Весовые терминалы RP и R2P устанавливаются на стойке без

использования кронштейна. Терминалы RL и R2L на укороченную стойку не устанавливаются.

3.3.3.1 Закрепите кронштейн на стойке при помощи винтов М5 (2 шт.) и гайки М5 (2 шт.),

входящих в комплект поставки.

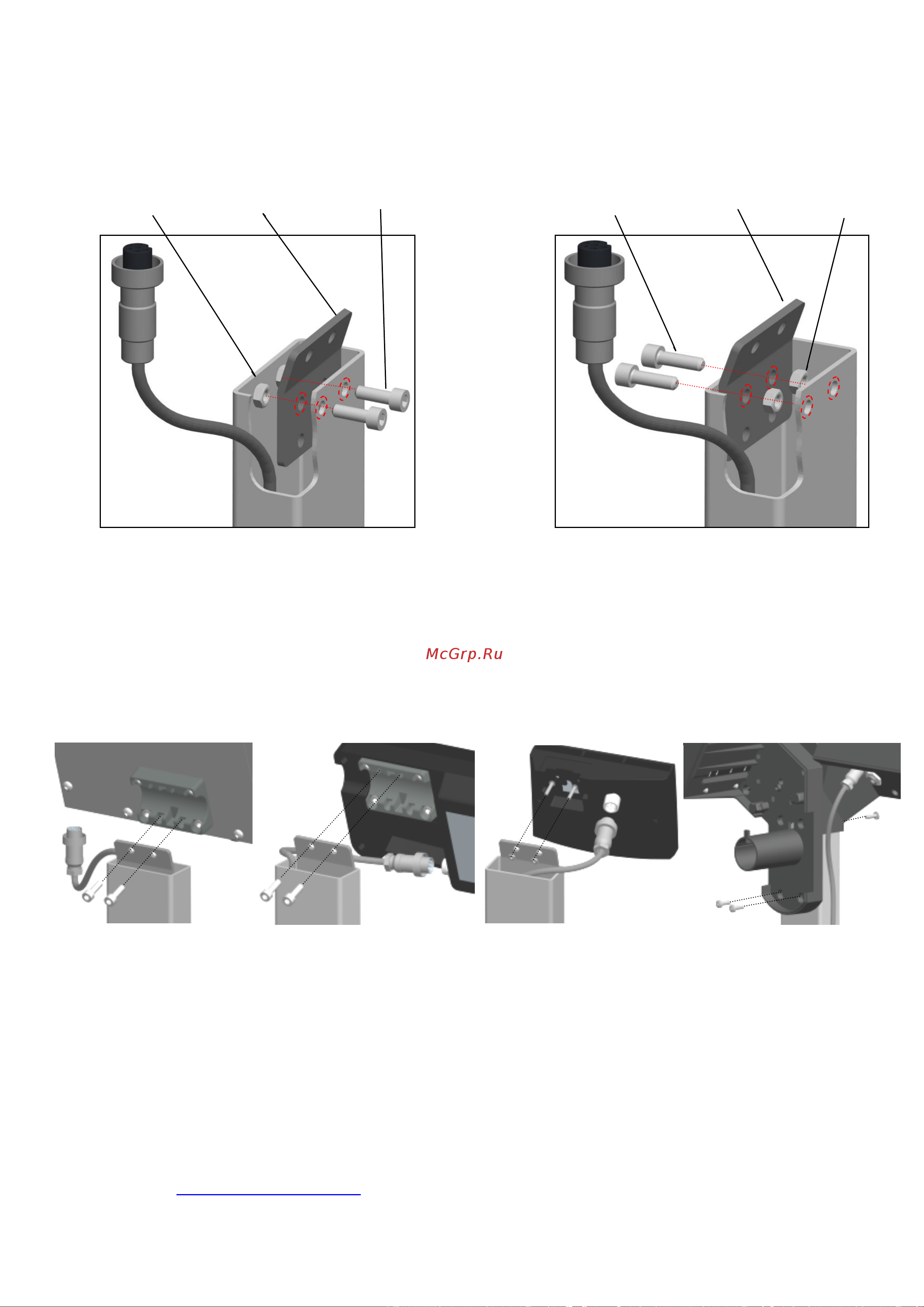

Схема крепления кронштейна к укороченной стойке в зависимости от модели весового терминала

представлена на рисунке 6.

Рисунок 6 – Схема крепления кронштейна к укороченной стойке

А) Для терминалов АВ, АВ(RUEW). Б) Для терминалов А, А(RUEW), RA, А01/TB.

3.3.3.2 Закрепите терминал на кронштейне (весовые терминалы RP, R2P - на укороченной стойке)

при помощи креплений и ключа, входящих в комплект поставки весового терминала. Схема установки

терминала на укороченной стойке представлена на рисунке 7.

Терминалы

АВ, АВ(RUEW)

Терминалы

А, А(RUEW), RA

Терминалы

А01/TB

Терминалы

RP, R2P

Рисунок 7 – Установка терминалов на укороченной стойке

3.3.3.3 Соедините кабель модуля с терминалом. Следите, чтобы кабель не пережимался.

3.3.4 Установка весовых терминалов на столе или стене

Весовые терминалы могут размещаться на столе или стене рядом с модулем.

Комплект установки терминала на столе и стене включен в комплект поставки терминалов.

Весовые терминалы RP, R2P, RL, R2L не предусматривают установку на столе.

Схема установки весовых терминалов на стене показана в руководстве по эксплуатации весового

терминала.

3.3.4.1 Соедините кабель модуля с терминалом. При необходимости, используйте удлинительный

кабель, входящий в комплект поставки.

3.3.4.2 Установите терминал в удобном для работы месте (см. руководство по эксплуатации

терминалов на сайте АО «МАССА-К».

Винт М5

Кронштейн

Гайка М5

Кронштейн

Винт М5

Гайка М5

Б)

А)
