3.3.2 Установка весовых терминалов на стандартной стойке

Использование модуля со стандартной стойкой (модификации TB-5040N_3 и

TB-8060_3) наиболее удобно при напольном исполнении весов.

Установка весовых терминалов АВ, АВ(RUEW), А, А(RUEW), RA, А01/ТВ на

стойке осуществляется с помощью кронштейна, входящего в комплект поставки.

Весовые терминалы RP и R2P устанавливаются на стойке без использования

кронштейна. Терминалы RL и R2L на стандартную стойку не устанавливаются.

3.3.2.1 Закрепите кронштейн на стойке при помощи винтов М5 (2 шт.) и гайки

М5 (2 шт.), входящих в комплект поставки.

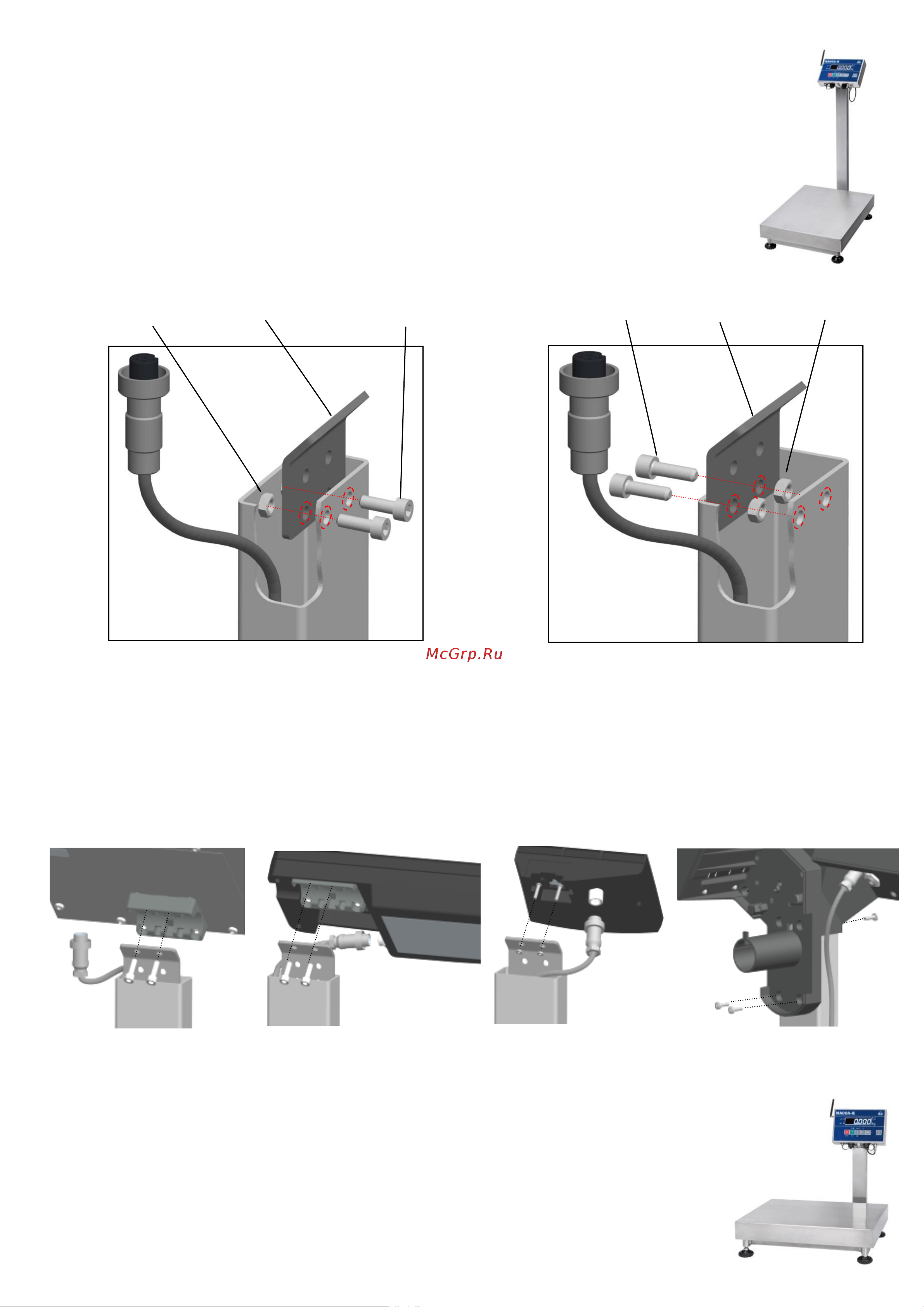

Схема крепления кронштейна к стандартной стойке в зависимости от модели

весового терминала представлена на рисунке 4.

Рисунок 4 – Схема крепления кронштейна к стандартной стойке.

А) Для терминалов АВ, АВ(RUEW). Б) Для терминалов А, А(RUEW), RA, А01/TB.

3.3.2.2 Закрепите терминал на кронштейне при помощи креплений и ключа, входящих в комплект

поставки весового терминала, (весовые терминалы RP и R2P – на стандартной стойке). Схема

установки терминала на стандартной стойке представлена на рисунке 5.

Терминалы

АВ, АВ(RUEW)

Терминалы

А, А(RUEW), RA

Терминалы

А01/TB

Терминалы

RP, R2P

Рисунок 5 – Установка терминалов на стандартной стойке

3.3.2.3 Соедините кабель модуля с терминалом. Следите, чтобы кабель не пережимался.

3.3.3 Установка весовых терминалов на укороченной стойке

В модификациях модуля TB-5040N_3n предусматривается установка

терминала на укороченной стойке. Такой вариант крепления удобен при

настольном исполнении весов.

Комплект крепления терминалов на стойку входит в поставку модуля TB-

5040N_3n.

Установка весовых терминалов АВ, АВ(RUEW), А, А(RUEW), RA, А01/ТВ

на стойке осуществляется с помощью кронштейна, входящего в комплект

Винт М5

Кронштейн

Гайка М5

Кронштейн

Винт М5

Гайка М5

А)

Б)
