16
1.1 ВВЕДЕНИЕ
Котлы “Slim HPS” являются генераторами
горячей воды и относятся к установкам
средней мощности. Генераторы
спроектированы в согласии с директивами
европейского союза 2009/142/CEE,
2004/108/CEE, 2006/95/CEE и 92/42/CEE.
Котлы могут работать как на природном
газе и на бутане (G 30), так и на пропане
(G 31). Для правильной установки и
отличного функционирования
оборудования следует придерживаться
инструкций, приведенных в этом
руководстве.
1 ОПИСАНИЕ ОБОРУДОВАНИЯ
1.2 РАЗМЕРЫ

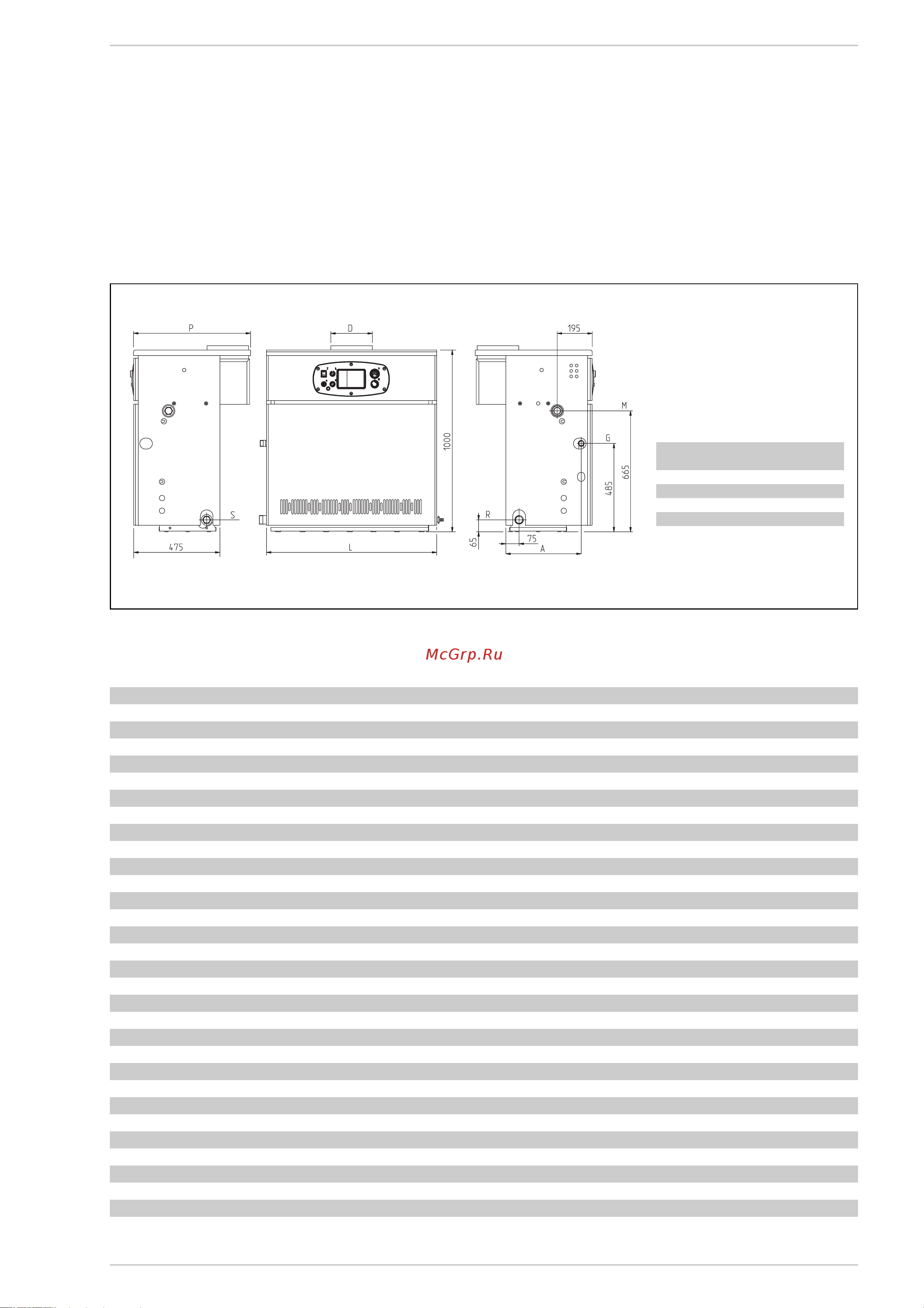

Чертеж 1
R Диаметр возвратной трубы 1
1
/
2
”
M
Диаметр поставляющей трубы
1
1
/
2
”
G Диаметр газовой трубы 1”
S Слив бойлера 3/4”
LDPA
мм ø мм мм мм
1. 80 940 180 645 415
1. 99 1140 225 645 415
1. 110 1240 250 670 400
1.3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Slim HPS 1.80 1.99 1.110
Номинальная тепловая мощность кВт 56,0-78,7 69,9-98,6 74,7-107,9
Теплоотдача кВт 62,2-87,4 77,7-109,5 85,5-120,5
Количество чугунных секций n° 9 11 12
Потребляемая энергия Вт 16 16 69
Максимальное рабочее давление Бар 4 4 4
Давление при пробных испытаниях Бар 6 6 6
Объем воды л28 34 37
Категория II2H3+ II2H3+ II2H3+
Ти п B11BS B11BS B11
Температура дыма °C 160 144 140
Выброс дыма кг/час 180 287 330
Максимальная температура °C 95 95 95
Диапазон регулировки нагрева °C 40÷85 40÷85 40÷85
Основные газовые сопла
Количество n° 8 10 11
Метан ø мм 2,95 2,95 2,95
G30 - G31 ø мм 1,70 1,70 1,70
Расход газа*
Метан м
3
/час 9,2 11,6 12,7
Бутан (G30) кг/час 6,8 8,5 9,3
Пропан (G31) кг/час 6,7 8,3 9,1
Давление газа в горелках
Метан мБар 4,6 - 9,1 4,7 - 9,3 4,6-9,3
Бутан (G30) мБар 12,3 - 25,4 12,5 - 25,1 12,6-25,6
Пропан (G31) мБар 16,1 - 30,2 16,6 - 32,7 16,6-34,3
Давление подачи газа
Метан мБар 20 20 20
Бутан (G30) мБар 30 30 30
Пропан(G31) мБар 37 37 37
Вес кг 266 322 350
* Расход газа предполагается в стандартных условиях при тепломощности 15°С-1013 мБар.
