17
IT
FR
RUS
ENG
Установка котла предполагается
стационарной и должна обязательно
осуществляться специализированной
фирмой, как это указано в законе 46/90,
следуя всем инструкциям и предписаниям
данного руководства. Кроме того следует
придерживаться предписаний пожарной
охраны и газовой инспекции, как указано
в законе 10/91 о городском регламенте и в
DPR 412/93.
2.1 КОТЕЛЬНАЯ
Котлы “Slim HPS” мощностью выше 35
кВт должны быть размещены в
техническом помещении по размерам и
характеристикам следующем норме DM
12/04/96 № 74 "Противопожарные правила
для проектирования, постройки и
использования теплового оборудования с
газовым питанием". Высота помещения
котельной должна соответствовать
приведенной на Чертеже 3, ее изменения
зависят от общей тепловой мощности
котла. Минимальное расстояние между
стенами помещения и внешними панелями
котла (правая, левая и задняя сторона) не
может быть менее 0,60 м. Разрешено
размещение нескольких аппаратов в
одном помещении при условии, что
приборы контроля и безопасности легко
доступны. Для свободной циркуляции
воздуха в помещении необходимо создать
на внешних стенах вентиляционные
отверстия общей площадью не менее
3000 см2, а в случае плотности газа более
0.8 – 5000 см
2
(расчеты должны
соответствовать требованиям пункта 4.1.2
DM).
2.1.1 Установка оборудования
После доставки котла к месту монтажа и
после его распаковки, установку следует
производить в следующем порядке
(Чертеж 3/а):
- убрать внешнюю панель;
- присоединить две монтажные скобы
(установленные на задней части
котла), фиксируя их прилагающимися
винтами;
- в специальные отверстия в скобах
вставить две трубы 3/4”, осторожно
поднять котел и осуществить
установку.
2.2 СБОРКА ОБОРУДОВАНИЯ
Перед началом сборки котла необходимо
пропустить воду по трубам, таким образом
очищая трубопровод от возможных
загрязнений, которые могут негативно
повлиять на качество работы аппарата.
Для сборки оборудования следует
использовать жесткие штуцера.
Рекомендуется использовать резьбовые и
фланцевые соединения легко
рассоединяемые с помощью патрубка. На
нагнетательные и обратные трубы
необходимо устанавливать задвижки.

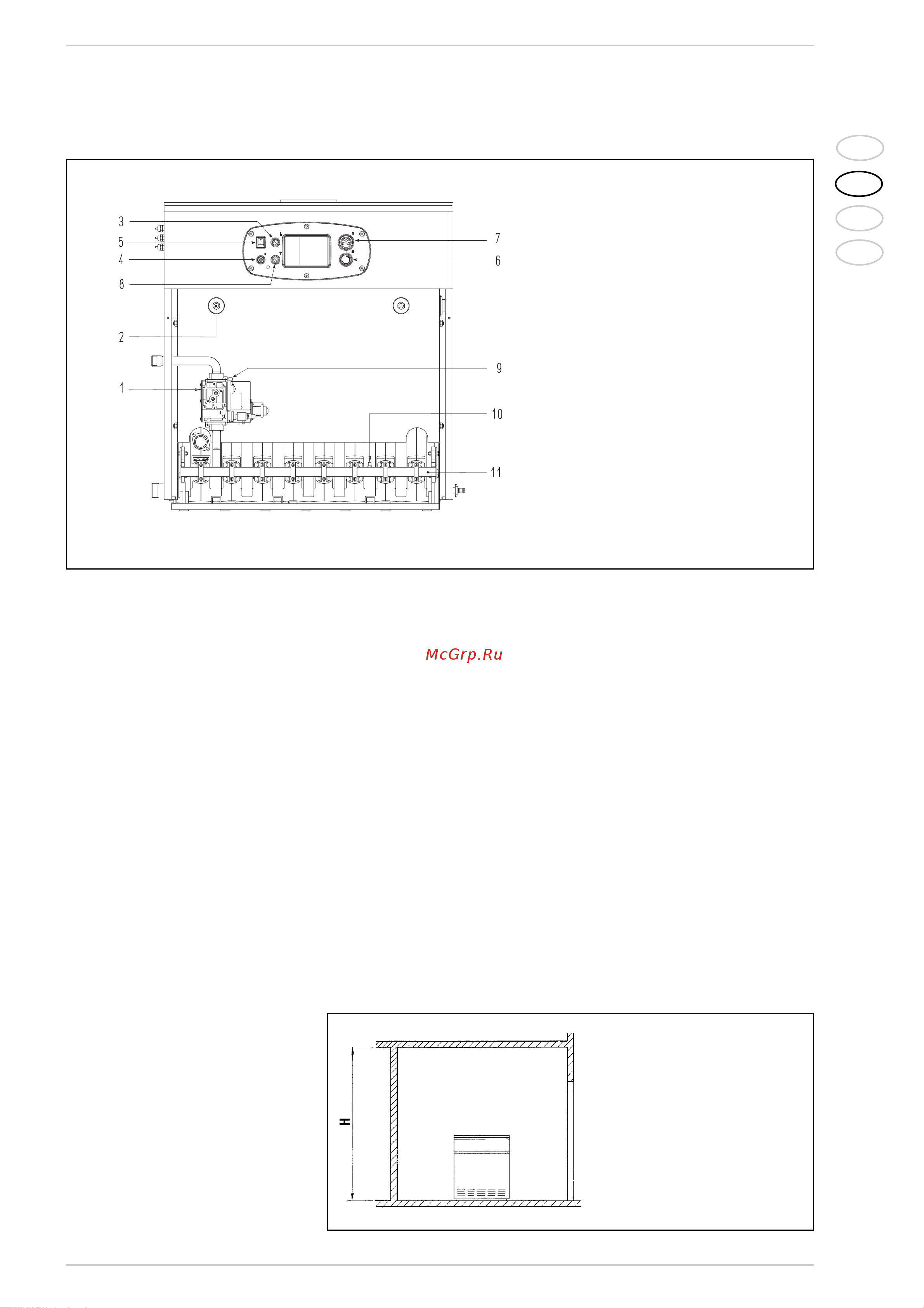

1.4 ОСНОВНЫЕ СОСТАВЛЯЮЩИЕ
ПЕРЕЧЕНЬ
1Газовый клапан
2 Кожух 1/2”
3 Предохранительный термостат
4 Кнопка разблокирования аппарата
5 Общий выключатель
6 Ступенчатый регулирующий термостат
7 Термометр
8 Дымовой термостат
9 Отвод давления 1/8” (модели “1.110”)
10 Отвод давления 1/8”
11 Коллектор горелок
2 УСТАНОВКА
Высота (Н) в зависимости от общей
тепловой мощности котла:
– не более 116 кВт: 2,00 м
– от 116 кВт до 350 кВт: 2,30 м
– от 350 кВт до 580 кВт: 2,60 м
– свыше 580 кВт: 2,90 м
Чертеж 2
Чертеж 3
