1.1 INTRODUZIONE
Le “Slim HPS” sono dei generatori ad ac-
qua calda adatti per impianti di riscaldamen-
to di media potenzialità. Sono complete di
tutti gli organi di sicurezza e di controllo pre-
visti dalle Norme UNI-CIG ed in linea con i
dettami delle direttive europee
2009/142/CEE, 2004/108/CEE,
2006/95/CEE e 92/42/CEE. Possono
essere alimentate a gas naturale (metano)
e a gas butano (G30) o propano (G31).
Attenersi alle istruzioni riportate in questo
manuale per una corretta installazione e un
perfetto funzionamento dell’apparecchio.
3
IT
RUS
FR
ENG
1 DESCRIZIONE DELL’ APPARECCHIO

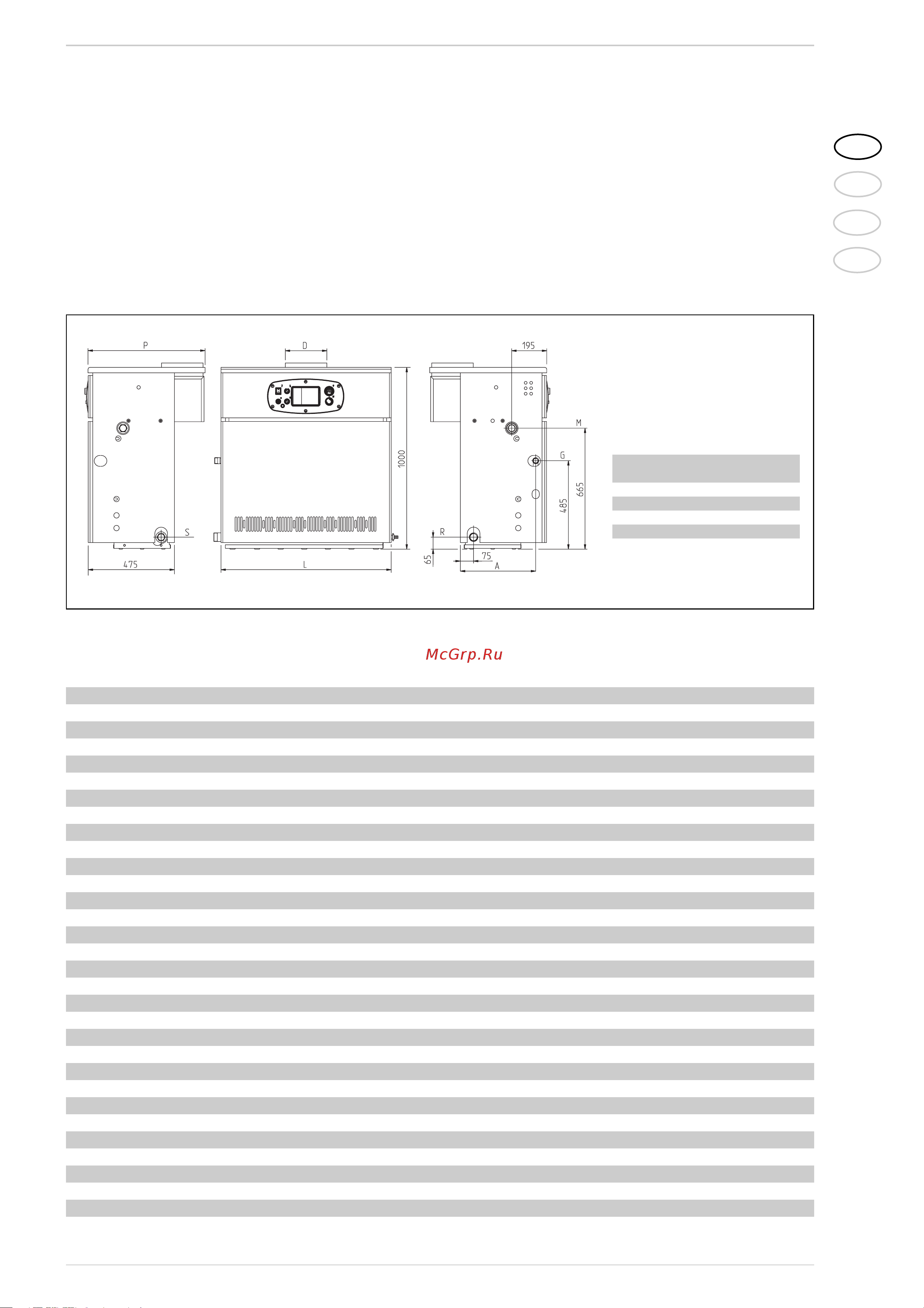

1.2 DIMENSIONI
Fig. 1
R Ritorno impianto 1
1
/
2
”
M Mandata impianto 1
1
/
2
”
G Alimentazione gas 1”
S Scarico caldaia 3/4”
LDPA
mm ø mm mm mm
1.80 940 180 645 415
1.99 1140 225 645 415
1.110 1240 250 670 400
1.3 DATI TECNICI
Slim HPS 1.80 1.99 1.110
Potenza termica kW 56,0-78,7 69,9-98,6 74,7-107,9
Portata termica kW 62,2-87,4 77,7-109,5 85,5-120,5
Elementi di ghisa n° 9 11 12
Potenza elettrica assorbita W16 16 69
Pressione max esercizio bar 4 4 4
Pressione di collaudo bar 6 6 6
Contenuto acqua l28 34 37
Categoria II2H3+ II2H3+ II2H3+
Tipo B11BS B11BS B11
Temperatura fumi °C 160 144 140
Portata fumi kg/h 180 287 330
Temperatura max esercizio °C 95 95 95
Campo regolazione riscaldamento °C 40÷85 40÷85 40÷85
Ugelli gas principale
Quantità n° 8 10 11
Metano ø mm 2,95 2,95 2,95
G30 - G31 ø mm 1,70 1,70 1,70
Portata gas*
Metano m
3
st/h 9,2 11,6 12,7
Butano (G30) kg/h 6,8 8,5 9,3
Propano (G31) kg/h 6,7 8,3 9,1
Pressione gas bruciatori
Metano mbar 4,6 - 9,1 4,7 - 9,3 4,6-9,3
Butano (G30) mbar 12,3 - 25,4 12,5 - 25,1 12,6-25,6
Propano (G31) mbar 16,1 - 30,2 16,6 - 32,7 16,6-34,3
Pressione alimentazione gas
Metano mbar 20 20 20
Butano (G30) mbar 30 30 30
Propano (G31) mbar 37 37 37
Peso kg 266 322 350
* Le portate gas sono riferite al potere calorifico inferiore in condizioni standard a 15°C - 1013 mbar.
