L'installazione deve intendersi fissa e dovrà

essere effettuata esclusivamente da ditte

specializzate e qualificate, secondo quanto

prescrive la Legge 46/90, ottemperando a

tutte le istruzioni e disposizioni riportate in

questo manuale.

Si dovranno inoltre osservare tutte le dispo-

sizioni dei Vigili del Fuoco, quelle dell’Azienda

del Gas, quanto richiamato dalla Legge

10/91 relativamente ai Regolamenti

Comunali e dal DPR 412/93.

2.1 LOCALE CALDAIA

Le caldaie “Slim HPS”, di potenzialità supe-

riore ai 35 kW, devono disporre di un locale

tecnico con caratteristiche dimensionali e

requisiti in conformità al DM 12/04/96 n.

74 “Approvazione della regola tecnica di pre-

venzione incendi per la progettazione, la

costruzione e l’esercizio degli impianti ter-

mici alimentati da combustibili gassosi”.

L’altezza minima del locale caldaia deve cor-

rispondere a quella indicata in fig. 3, in fun-

zione della portata termica complessiva. La

distanza minima fra le pareti del locale e i

punti esterni della caldaia (lato dx, sx, poste-

riore) non deve risultare inferiore a 0,60 m.

È consentito che più apparecchi siano posti

tra loro in adiacenza, a condizione che tutti i

dispositivi di sicurezza e di controllo siano

facilmente raggiungibili. è inoltre necessa-

rio, per l'afflusso dell'aria al locale, realizzare

sulle pareti esterne delle aperture di aera-

zione la cui superficie, calcolata secondo

quanto impartito nel punto 4.1.2 dello stes-

so DM, non deve essere in ogni caso infe-

riore di 3.000 cm

2

e nel caso di gas di den-

sità maggiore di 0,8 a 5.000 cm

2

.

2.1.1 Movimentazione

Una volta inserita la caldaia nell’apposito

locale, tolto l’imballo, la movimentazione si

effettua procedendo come segue (fig. 3/a):

– rimuovere il coperchio mantello;

– agganciare le due staffe di sollevamento

(poste sulla parte posteriore della cal-

daia) bloccandole con le viti a corredo;

– inserire due tubi 3/4” nei fori previsti

sulle staffe, sollevare con cautela la cal-

daia ed effettuare la movimentazione.

4

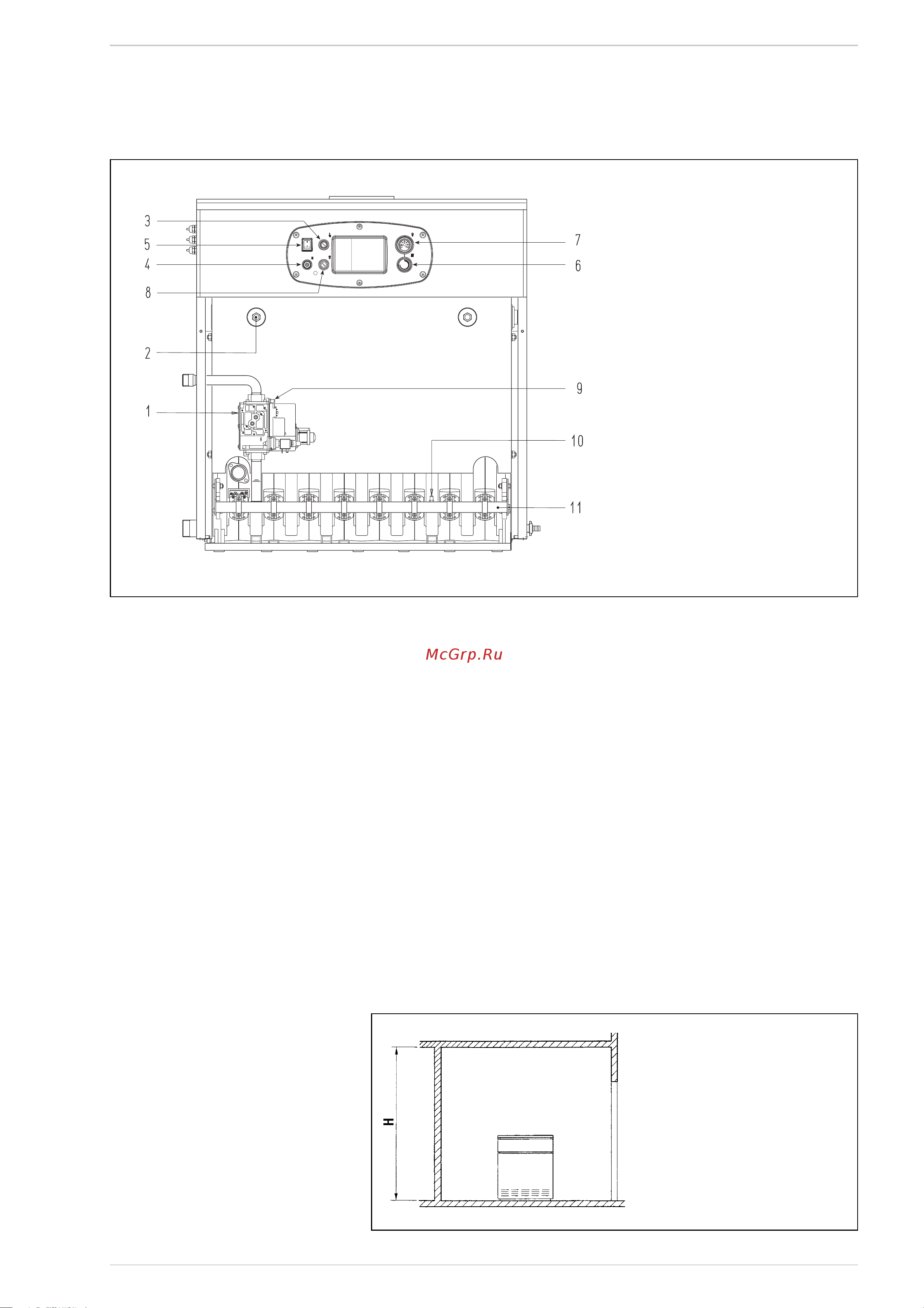

1.4 COMPONENTI PRINCIPALI

Fig. 2

LEGENDA

1 Valvola gas

2 Guaina 1/2”

3 Termostato sicurezza

4 Sblocco apparecchiatura

5 Interruttore generale

6 Termostato regolazione a gradino

7 Termometro

8 Dispositivo sicurezza fumi

9 Presa pressione 1/8” (vers. “1.110”)

10 Presa pressione 1/8”

11 Collettore bruciatori

2 INSTALLAZIONE

Fig. 3

H in funzione della portata

termica complessiva:

– non superiore a 116 kW: 2,00 m

– superiore a 116 kW

fino a 350 kW: 2,30 m

– superiore a 350 kW fino a

580 kW: 2,60 m

– superiore a 580 kW: 2,90 m
