19
CONTRACOR
®
Rohrinnenstrahlgerët PBT-1
65432
7
8
9 10
1

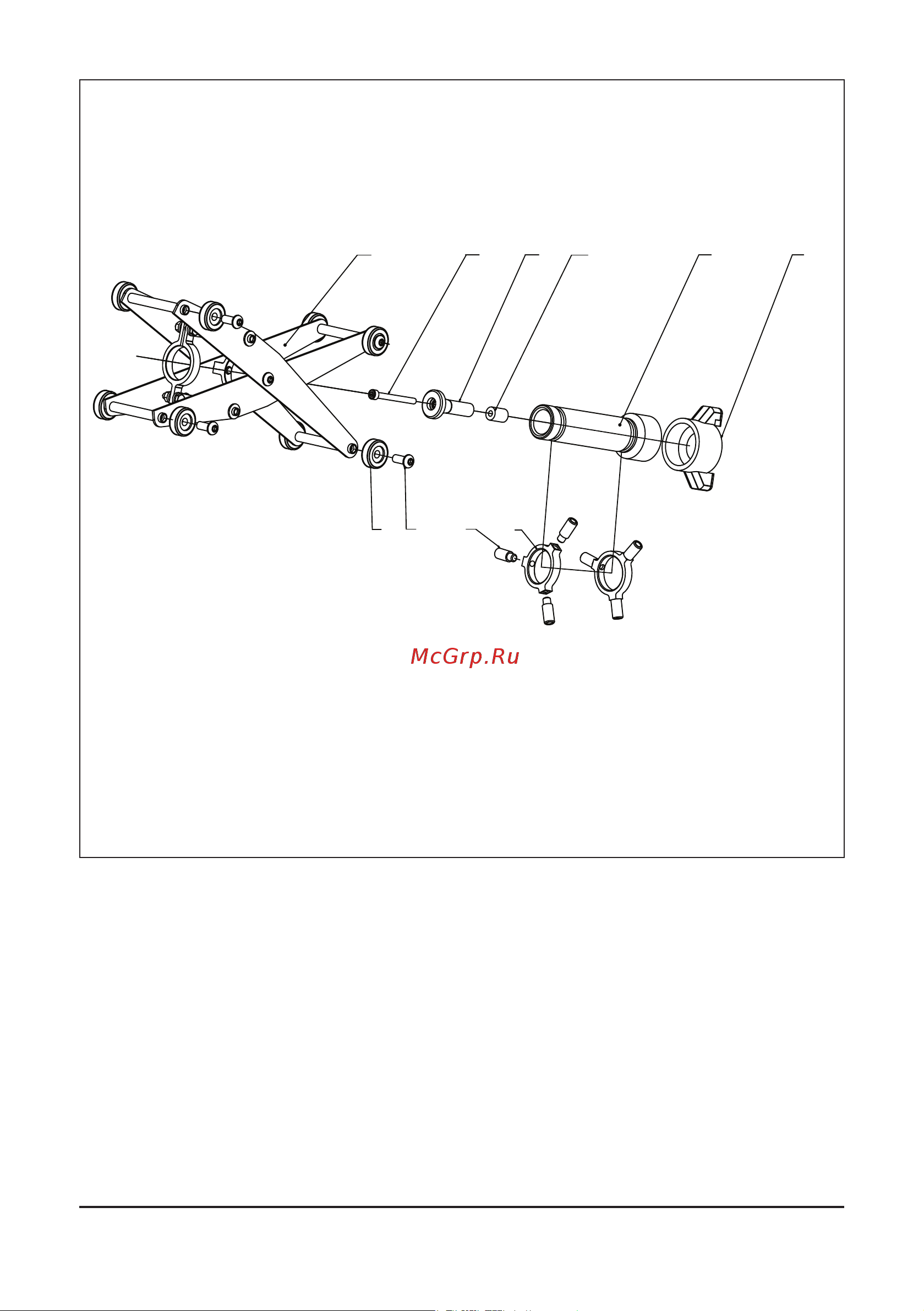

Abb.2.1 PBT-1
3. Übersicht
Das CONTRACOR PBT-1 Rohrinnenstrahlgerät ist ein Werkzeug das für die Strahlreinigung
der Innenächen von Rohren von 50 bis 300mm Innendurchmesser konzipiert ist.
Das Werkzeug wird an einer Strahlmaschine angebunden anstelle einer konventionellen
Düse. Das Strahlmittel/Luft-Gemisch wird durch die Düse und auf eine Ablenkscheibe aus
Wolframkarbid geleitet. Durch die Ablenkscheibe wird das Strahlmittel in ein uniformes
kreisförmiges Muster gerichtet, das das Innen des Rohrs reinigt. Das Gerät wird von Hand
durch das Rohr geschoben.
