Руководство по монтажу и эксплуатации. Насос для повышения давления. Серия WIP

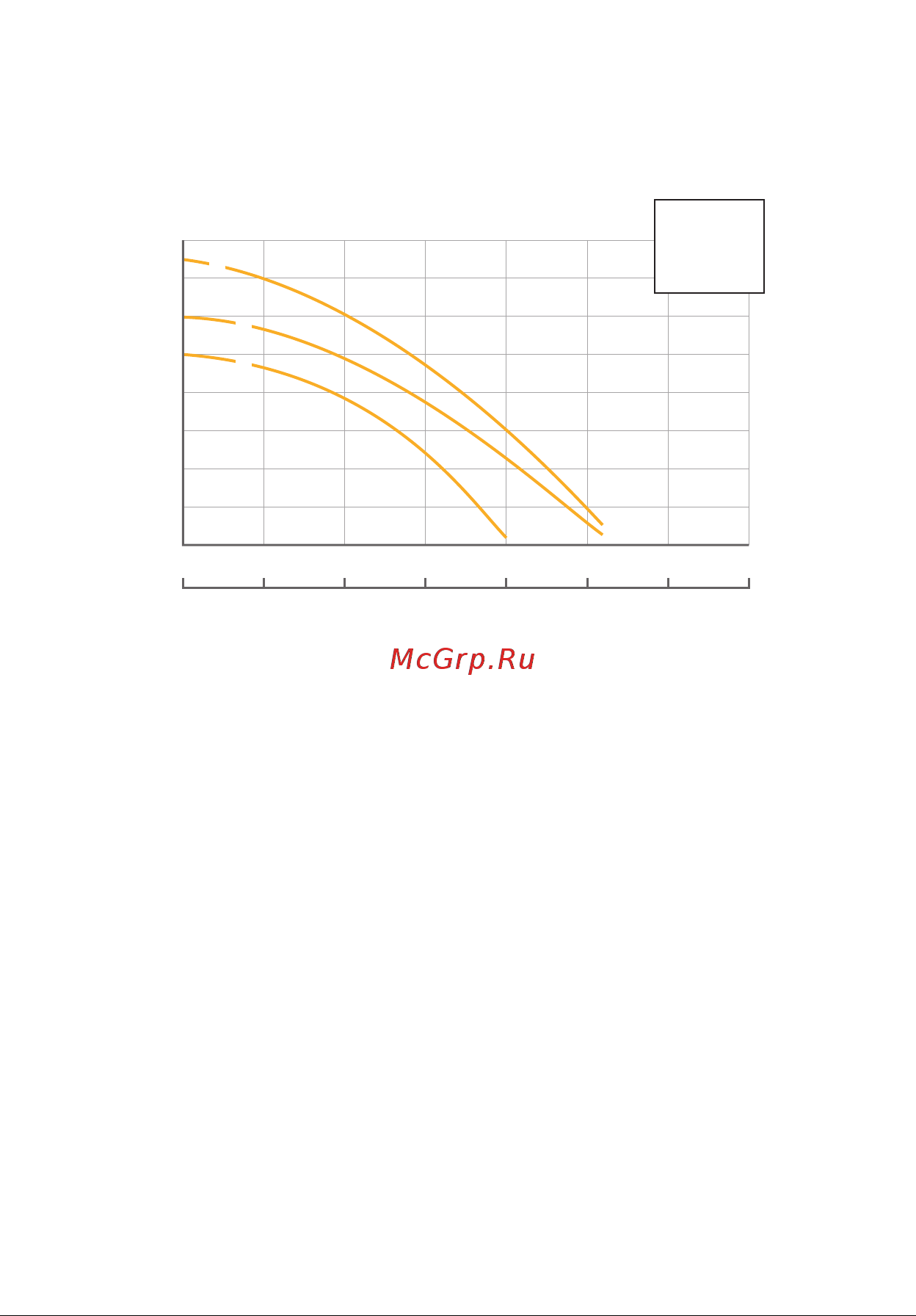

3.3. Напорно-расходные характеристики

Приведённые данные по максимальному напору и максимальной про-

изводительности справедливы при напряжении электросети 220В.

4. Устройство и принцип работы

Общее устройство насосов серии WIP показано на рис. 2.

Насос состоит издвух основных частей — проточной

иэлектромеханической.

Проточная часть объединяет всебе корпус насоса 2 скрышкой,

внутри которого находится рабочее колесо вихревого типа, всасы-

вающий 3 инапорный 1 патрубки, атакже датчик потока 12. Датчик

потока оснащён кабелем питания 11 соштекером. Корпус насоса,

рабочее колесо ипроточная часть датчика потока изготовлены

излатуни.

Электромеханическая часть включает всебя электродвигатель 9,

пусковое устройство 6, вентилятор изащитный кожух 8.

Н, м

10 15 20 25 30

0,3 0,6 0,9 1,2 1,5 1,8

Q, л/мин

Q, м³/ч

1 WIP-10

2 WIP-12

3 WIP-15
