Электродвигатель насоса — однофазный, совстроенной тер-

мозащитой ипусковым конденсатором. Корпус электродвигателя

изготовлен изалюминиевого сплава.

На корпусе пускового устройства расположены: одноклавишный

(рокерный) трёхпозиционный переключатель 5, спомощью кото-

рого осуществляется управление работой насоса, атакже разъём

10 для подключения датчика потока. Пусковое устройство насоса

оснащено электрическим кабелем 14 соштепсельной вилкой.

Между проточной иэлектромеханической частью расположено

опорное кольцо 4.

В конструкции насоса предусмотрена монтажная опора 7, которая

предназначена для дополнительной фиксации икрепления насоса

насмежной поверхности.

Наклейки сизображением стрелок накорпусе электродвигателя

изащитной крышке датчика потока 13 указывают направление

вращения рабочего колеса идвижения перекачиваемой среды.

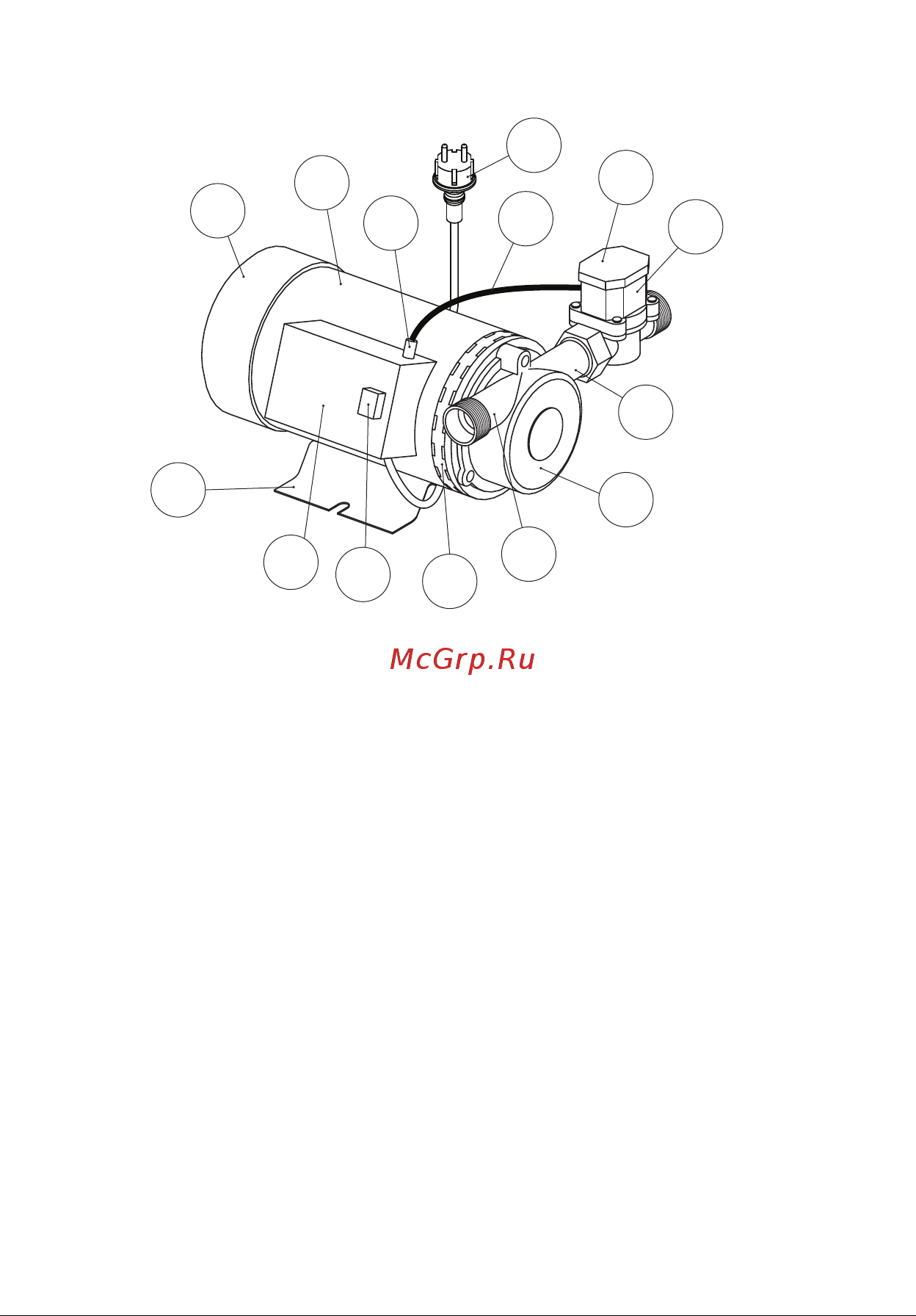

Рис. 2
