Русский (RU)
на трение, мы рекомендуем отводы 90 ° со
стандартным радиусом скругления
• Всасывающий трубопровод должен быть
по возможности прямым; в идеале длина трубы
должна быть в десять раз больше её диаметра
• Если это возможно, всасывающий трубопровод
следует проложить горизонтально Небольшой
уклон вверх к насосной установке
рекомендуется делать для улучшения
всасывания
• Короткая труба должна быть больше или того
же диаметра, что и всасывающий патрубок

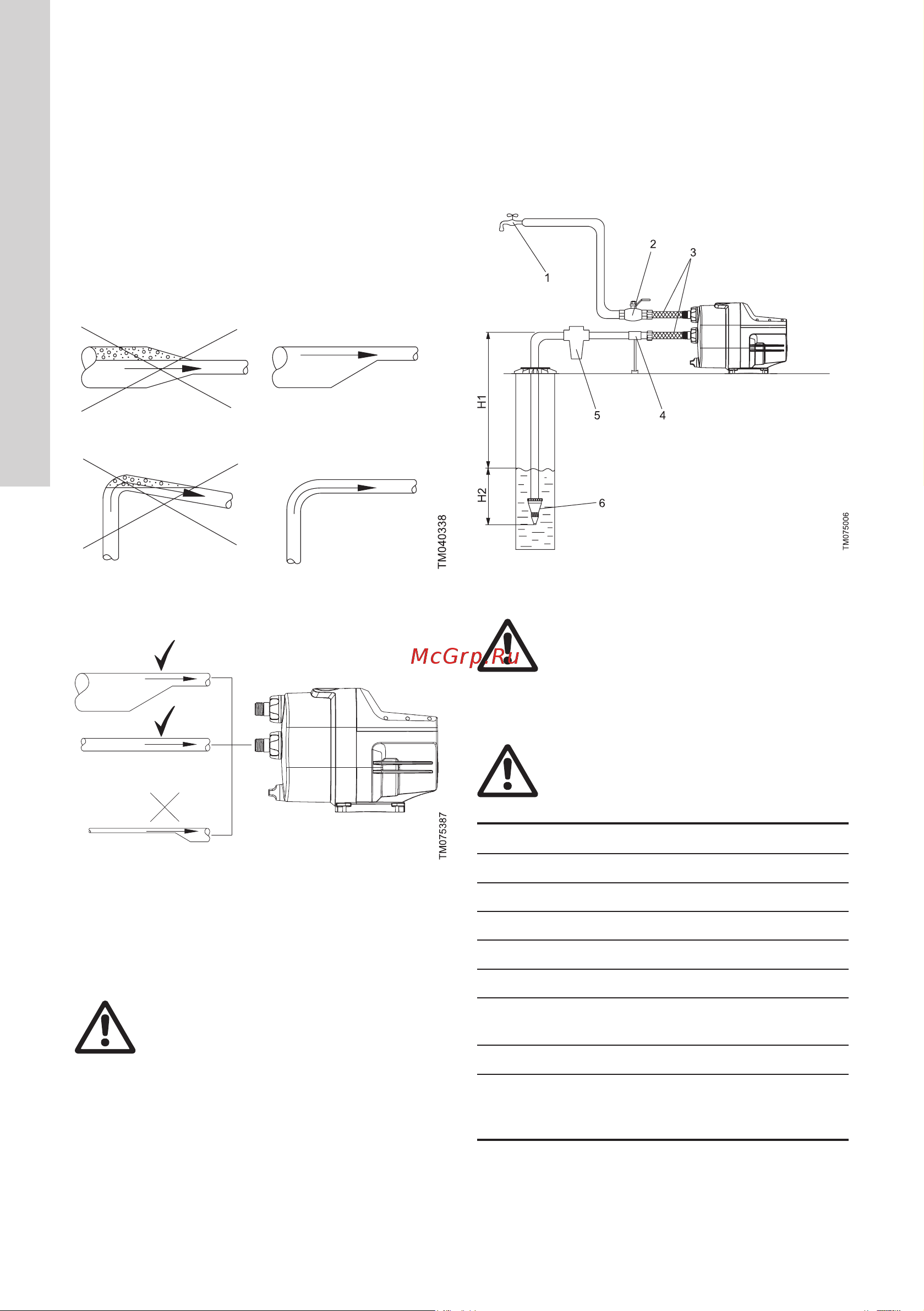

Рис. 7 Рекомендованный монтаж
трубопровода, чтобы избежать трения
и скопления воздуха
Рис. 8 Правильный выбор диаметра труб
для соединения с насосной установкой
на входе или на выходе
8.3 Максимальное давление в системе
Предупреждение
Убедитесь в том, что система,
в которой устанавливается SCALA1,
рассчитана на максимальное
давление данной насосной
установки.
Максимальное давление на входе зависит
от напора в фактической рабочей точке Сумма
давления на входе и напора не должна
превышать максимального давления системы
Для защиты насосной установки рекомендуется
установить предохранительный клапан, чтобы
давление на выходе SCALA1 не превышало
максимального давления системы
8.4 Примеры монтажа
Рекомендуется следовать приведённым
примерам монтажа
Фитинги, трубы и клапаны не входят в комплект
поставки SCALA1
8.4.1 Подача из колодца/скважины
Предупреждение
При подаче воды из колодца/
скважины гибкая подводка должна
быть несжимаемой (не
схлопываться) при возникновении
разрежения, внутренняя
поверхность гибкой подводки
должна быть ровной и гладкой, для
исключения гидравлических потерь.
Предупреждение
Учитывайте потери напора в новых
трубопроводах на всасывающей
линии
Поз. Описание
1 Самая высокая точка водоразбора
2 Задвижка
3 Гибкие шланги
4 Опора трубопровода
5 Впускной фильтр*
6 Приёмный клапан с сетчатым
фильтром
H1 Макс высота всасывания: 8 м
H2 Всасывающий трубопровод должен
быть погружён в жидкость минимум
на 0,5 м
* В случае содержания песка или др взвесей
в воде установите фильтр на всасывающей
стороне для защиты SCALA1 и системы
