11
Русский (RU)
Примечание.
При установке фильтра на всасывающем
трубопроводе, максимальная глубина
всасывания может уменьшиться,
т к в процессе засорения фильтра будет
увеличиваться его гидравлическое
сопротивление

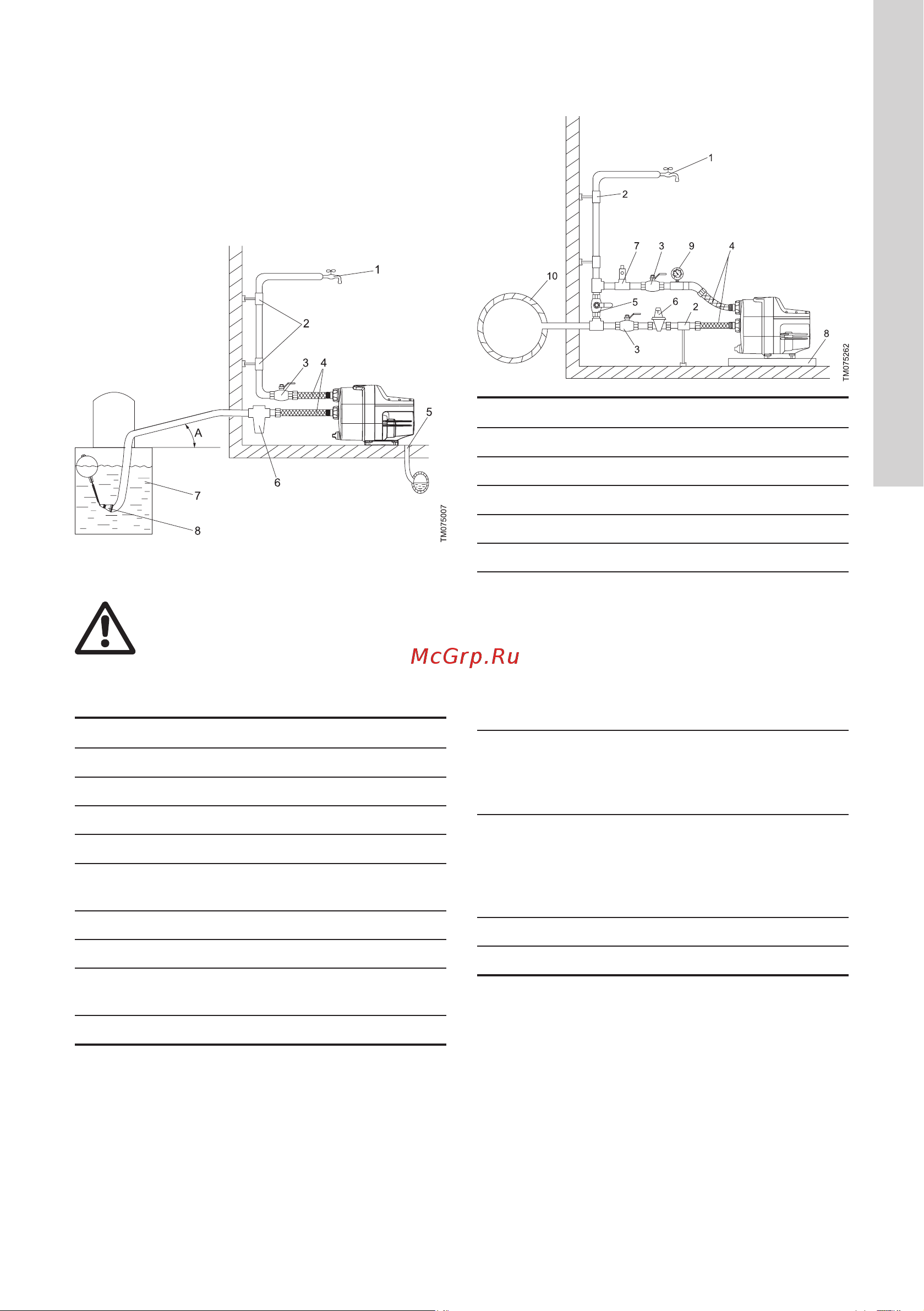

8.4.2 Подача воды из резервуара
Предупреждение
Гибкая подводка должна быть
несжимаемой (не схлопываться) при
возникновении разрежения,
внутренняя поверхность гибкой
подводки должна быть ровной и
гладкой, для исключения
гидравлических потерь.
Поз. Описание
1 Самая высокая точка водоразбора
2 Трубные крепления
3 Задвижка
4 Гибкие шланги
5 Сливная линия в канализационную
систему
6 Впускной фильтр*
7 Резервуар с водой
8 Приёмный клапан с сетчатым
фильтром
A Минимальный наклон 1 градус
* В случае содержания песка или др взвесей
в воде установите фильтр на всасывающей
стороне для защиты SCALA1 и системы
Примечание.
При установке фильтра на всасывающем
трубопроводе, максимальная глубина
всасывания может уменьшиться,
т к в процессе засорения фильтра будет
увеличиваться его гидравлическое
сопротивление
8.4.3 Повышение давления водопроводной
воды
Поз. Описание
1 Самая высокая точка водоразбора
2 Крепления и опоры для труб
3 Отсечные клапаны
4 Гибкие шланги
5 Байпасный клапан
6 Редукционный клапан на всасывающей
стороне для защиты от привышения
давления на входе, чтобы в сумме
с максимальным развиваемым
насосной установкой напором,
давление на выходе SCALA1 не
привышало максимально допустимого
давления – 8 бар
7 Дополнительный предохранительный
клапан на стороне нагнетания
для защиты насосной установки при
превышении давления
8 Поддон для стока конденсата
(установите SCALA1 на небольшую
стойку для предотвращения
затопления вентиляционных
отверстий)
9 Манометр
10 Магистральный водопровод
