12
Русский (RU)
8.4.4 Длина всасывающего трубопровода
В представленной ниже таблице указаны
возможные длины труб в зависимости от длины
вертикальной трубы Таблица дана только
в качестве общих рекомендаций

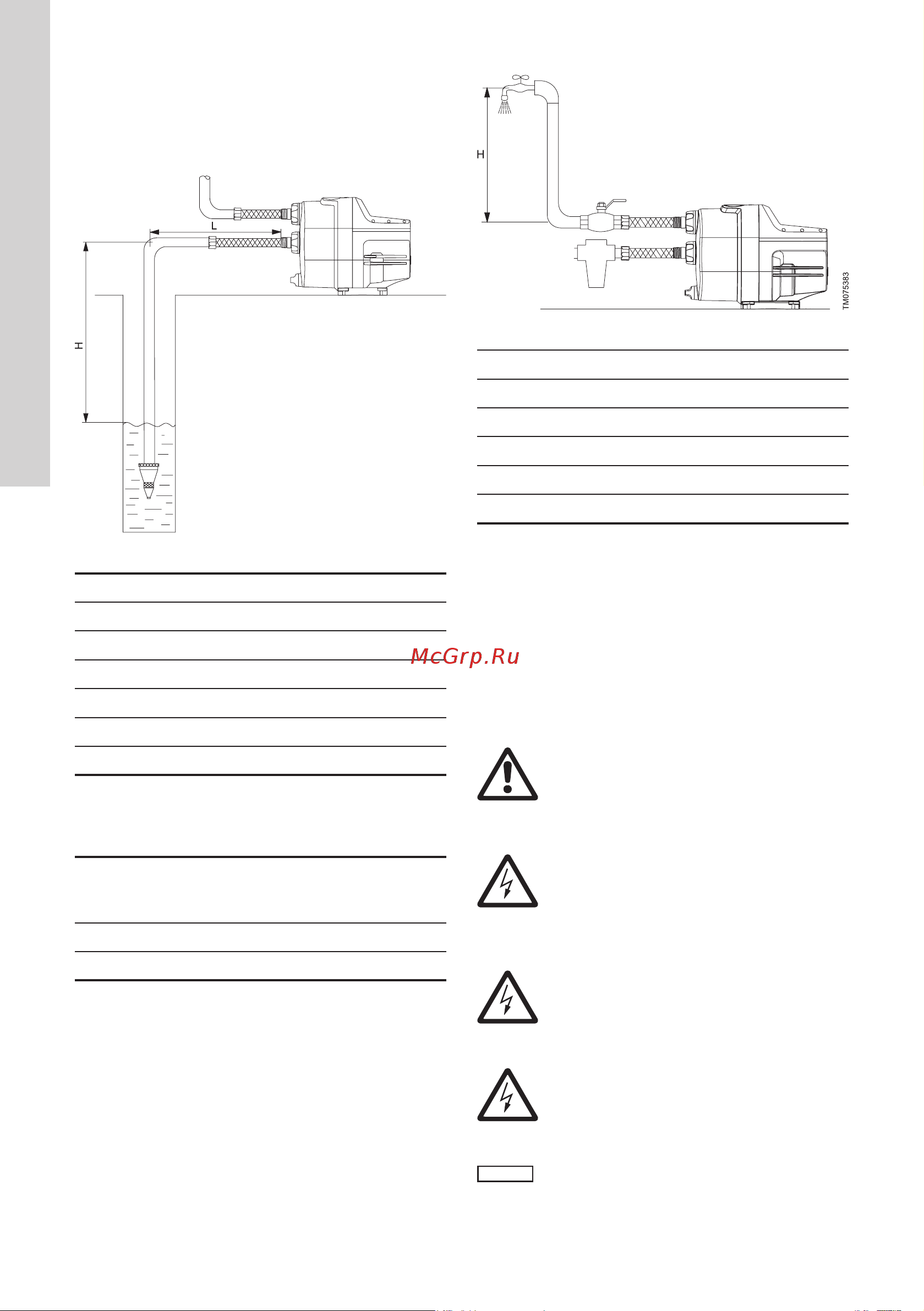

Рис. 9 Длина всасывающего трубопровода
DN32 DN40
H [м] L [м] H [м] L [м]
0 68 0 207
3 43 3 129
6 17 6 52
7 9 7 26
8 0 8 0
Предварительные условия:
Максимальный расход: 1 л/с
Внутренняя шероховатость труб: 0,01 мм
Типоразмер Внутренний
диаметр
трубы [мм]
Потери
давления [мм]
DN32 28 0,117 м на 1 м
DN40 35,2 0,0387 м на 1 м
8.5 Наивысшая точка водоразбора
Рекомендуется устанавливать насосную
установку так, чтобы расстояние по высоте
между ней и наивысшей точкой водоразбора не
превышало значений, приведенных ниже
в таблице
Рис. 10 Самая высокая точка водоразбора
Модель Максимальная высота H[м]
3-25 10
3-35 15
3-45 20
5-25 10
5-55 25
В случае, если самая высокая точка
водоразбора выше значений, указанных
в таблице, можно использовать подсоединение
для внешнего устройства ввода
9. Подключение
электрооборудования
Дополнительная информация по подключению
электрооборудованию приведена в Кратком
руководстве (Quick Guide)
Предупреждение
Подключение электрооборудования
должно выполняться
в соответствии с местными
нормами и правилами.
Предупреждение
Проверьте, чтобы значения
рабочего напряжения и частоты
тока соответствовали
номинальным данным, указанным
на фирменной табличке.
Предупреждение
Если кабель питания повреждён, он
должен быть заменён специалистом
сервисной службы производителя
или иными квалифицированными
специалистами.
Предупреждение
В качестве меры предосторожности
SCALA1 следует подключать
к розетке с заземлением.
Указание
Стационарную насосную установку
SCALA1 рекомендуется оснастить
защитой от тока утечки на землю
(УЗО) с током отключения ≤ 30 мA.
