[2]

Описание и работа

1.1 Назначение изделия

Гидравлическая насосная станция с электроприводом является профессиональным оборудованием,

предназначенным для совместной работы с гидравлическим инструментом одностороннего действия

с соответствующими параметрами и пружинным возвратом штока гидроцилиндра.

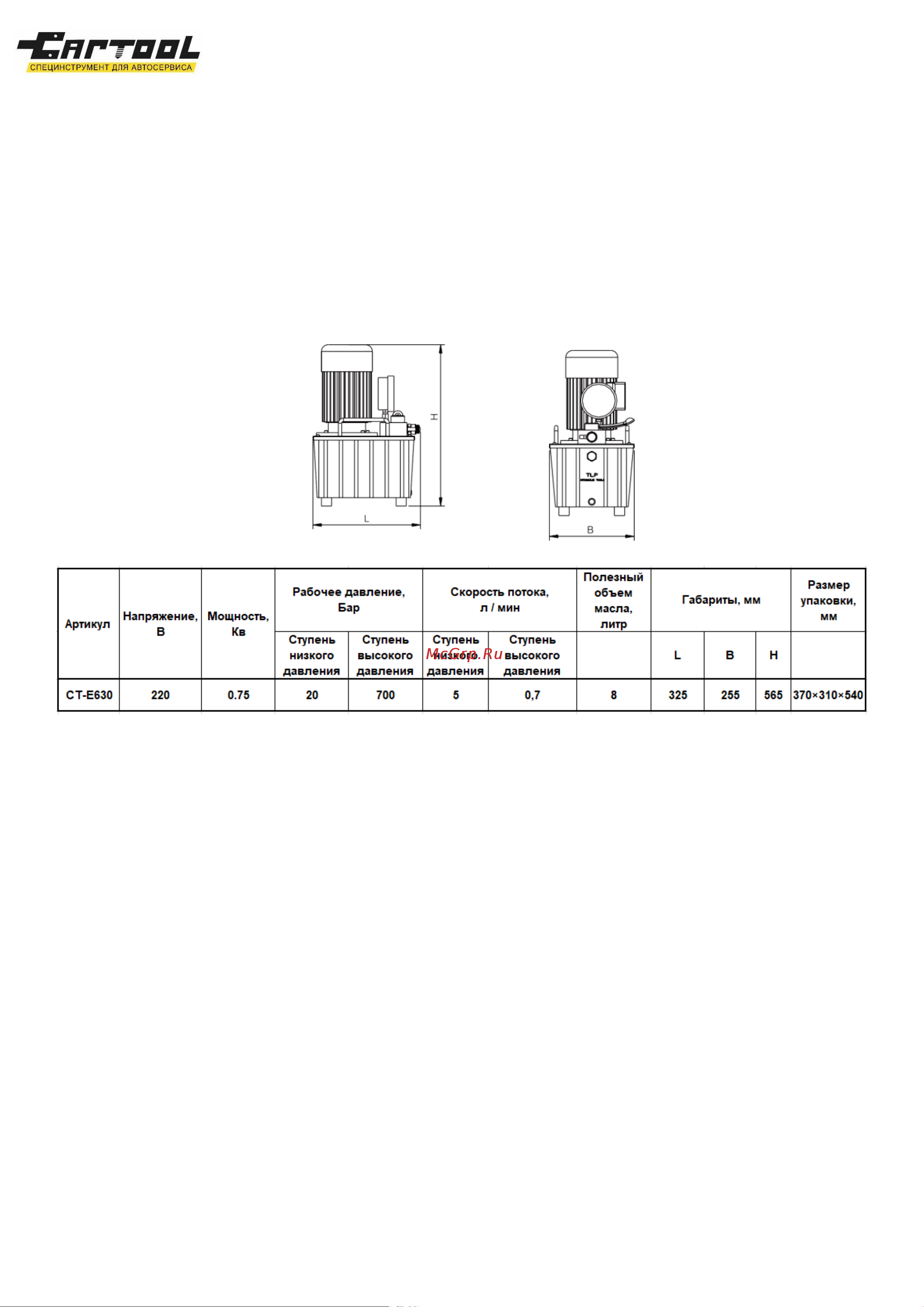

Основные части и схема насоса

Гидравлическая насосная станция состоит из масляного бака 1, на крышке которого установлены

гидравлический блок управления 2 и приводной электродвигатель 3 с пультом управления4. Пульт

управления имеет кнопки "Включено"(ON) и "Выключено" (OFF). От пульта управления отходит кабель

5, предназначенный для подключения станции к сети электропитания напряжением 220В с

соответствующим электроразъемом 6. Масляный бак 1 выполнен в виде сварной герметичной

емкости. В верхней части бака 1 на крышке имеется отверстие для заливки масла закрытое пробкой

9. На боковой стенке бака расположено смотровое окошко 8 для контроля уровня масла, а в нижней

части сливное отверстие, закрытое пробкой 9. Внутри бака размещен насос высокого давления с

фильтром. Гидравлический блок управления 2 предназначен для распределения гидравлических

потоков и снабжен манометром 10 для определения гидравлического давления в системе. С правой

или лицевой стороны блока управления имеется резьбовое отверстие для подсоединения рукава

высокого давления 11 (в стандартной комплектации РВД имеет длину 1.5м). С левой или лицевой

стороны блока управления имеется регулировочный винт 12 с контргайкой для настройки

предельного уровня рабочего давления. В состоянии поставки давление настроено на 60-70 МПа.

Отличительная черта электрогидравлических насоса CT-E630, наличие педального переключателя и

Соленоидного клапана.
