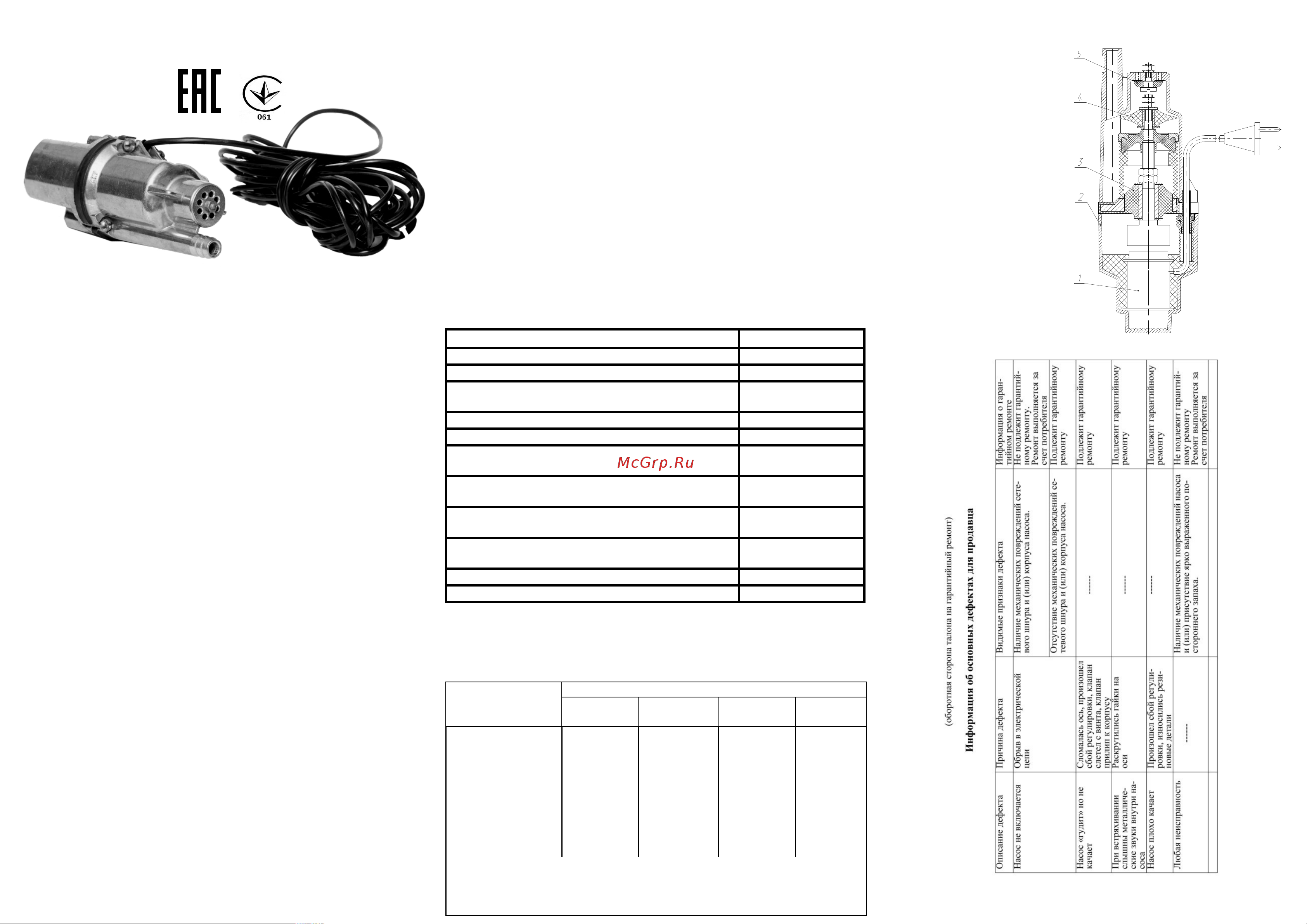

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ИЯУБ1.13.00.00.000 РЭ
«РУЧЕЁК-ТЕХНОПРИБОР-1»
ЭЛЕКТРОНАСОС БЫТОВОЙ
Уважаемый покупатель!
Благодарим Вас за покупку!
Перед началом эксплуатации внимательно ознакомьтесь с настоящим
руководством по эксплуатации.
Особое внимание обратите на информацию, выделенную крупным шрифтом.
Предприятие гарантирует работоспособность насоса без проверки.
При продаже электронасоса разрешается кратковременное включение
его без воды в сеть на время не более двух секунд.
Убедитесь в том, что в гарантийном талоне поставлен штамп магазина,
разборчивая подпись или штамп продавца и дата продажи.
1. Общие указания
Электронасос бытовой «Ручеек-Техноприбор-1», в дальнейшем
электронасос, предназначен для подъема воды из колодцев и скважин с
внутренним диаметром более 100 мм, а также для перекачки пресной воды
из любых водоемов с температурой воды не более 35 ºС с дальнейшим
использованием ее для хозяйственных нужд. Вода не должна содержать
агрессивных примесей, массовая доля механических примесей не более
0,01%. Электронасос должен работать полностью погруженным в воду для
обеспечения теплоотвода, не соприкасаясь со стенками и дном колодца, а
при перекачке воды из водоемов – дна водоема.
Электронасос способен перекачивать воду на большие расстояния
горизонтально (свыше 100 м).
После хранения электронасоса в холодном помещении или после
транспортирования в зимних условиях перед включением в сеть дайте
электронасосу прогреться до комнатной температуры в течение 2-3 часов.
2. Требования безопасности
Перед включением электронасоса наружным осмотром проверить целостность
изоляции шнура питания и штепсельной вилки. При включении и выключении
электронасоса следует использовать двухполюсную розетку. Допускается
использовать выключатели, одновременно отключающие обе жилы шнура
питания. Допускается использовать для подключения электронасоса удлинитель с
двухполюсной розеткой с сечением жил не менее 0,75 мм
2
.
При подключении электронасоса необходимо пользоваться устройством
защитного отключения (УЗО) с номинальным током срабатывания не более 30 мА.
КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ:
- ЭКСПЛУАТАЦИЯ ЭЛЕКТРОНАСОСА С ПОВРЕЖДЕННЫМИ
ШНУРОМ ПИТАНИЯ ИЛИ ШТЕПСЕЛЬНОЙ ВИЛКОЙ;
- ОТРЕЗАТЬ ШТЕПСЕЛЬНУЮ ВИЛКУ И УДЛИНЯТЬ ШНУР
ПИТАНИЯ НАРАЩИВАНИЕМ;
- КАСАТЬСЯ РАБОТАЮЩЕГО ЭЛЕКТРОНАСОСА;
- ИСПОЛЬЗОВАТЬ УДЛИНИТЕЛЬ, ЕСЛИ МЕСТО СОЕДИНЕНИЯ
ШТЕПСЕЛЬНОЙ ВИЛКИ ШНУРА ПИТАНИЯ И РОЗЕТКИ УДЛИНИТЕЛЯ
НАХОДИТСЯ В СКВАЖИНЕ;
-НАХОЖДЕНИЕ В ВОДОЕМЕ С РАБОТАЮЩИМ ЭЛЕКТРОНАСОСОМ
ЛЮДЕЙ ИЛИ ЖИВОТНЫХ;
- РАЗБОРКА КРЫШКИ ЭЛЕКТРОНАСОСА.
ВНИМАНИЕ!
В СЛУЧАЕ ВОЗГОРАНИЯ ШНУРА ПИТАНИЯ НЕОБХОДИМО:
- ОТКЛЮЧИТЬ ЭЛЕКТРОНАСОС ОТ ЭЛЕКТРОСЕТИ;
- ЗАЛИТЬ ОЧАГ ПОЖАРА ВОДОЙ ИЛИ ЗАСЫПАТЬ ЕГО ПЕСКОМ (ЗЕМЛЕЙ).
ВНИМАНИЕ! ПРИ ПОВРЕЖДЕНИИ ШНУРА ПИТАНИЯ, ЕГО ЗАМЕНУ, ВО
ИЗБЕЖАНИЕ ОПАСНОСТИ, ДОЛЖЕН ПРОИЗВОДИТЬ ИЗГОТОВИТЕЛЬ, СЕРВИСНАЯ
СЛУЖБА ИЛИ АНАЛОГИЧНЫЙ КВАЛИФИЦИРОВАННЫЙ ПЕРСОНАЛ.
Примечание: Шнур питания заменяется совместно с электрической частью.
Электронасос не предназначен для использования лицами (включая детей) с
пониженными физическими, чувственными или умственными способностями или
при отсутствии у них необходимого опыта или знаний, если они не находятся под
контролем или не проинструктированы об использовании электронасоса лицом,
ответственным за их безопасность. Дети должны находиться под контролем
взрослых для недопущения игры с данным электронасосом.
3. Технические характеристики электронасоса
Наименование показателя Величина показателя
Класс защиты от поражения электрическим током II
Степень защиты от проникновения воды IPX8
Максимальная рабочая глубина погружения
электронасоса
3 м
Максимальная температура перекачиваемой воды 35
о
С
Номинальное напряжение / Частота тока 220 В / 50 Гц
Объемная подача воды при напоре (глубине) 40
-4,0
м, не менее
432 л/ч*
Объемная подача воды при напоре (глубине) 1 м,
ориентировочно
1500 л/ч*
Номинальная потребляемая мощность при напоре
(глубине) 40 м, не более
225 Вт
Масса электронасоса без шнура питания и подвески,
не более
3,6 кг
Средняя наработка на отказ, не менее 1000 часов**
Срок службы, не менее 5 лет**
* При снижении напряжения на 10% напор и объемная подача снижаются на 60%
** Время непрерывной работы электронасоса не должно превышать 2 часов с
последующим отключением на 15-20 мин. Пользоваться электронасосом
следует не более 12 часов в сутки.
4 Комплектность
Комплектующие
узлы и детали
Комплект электронасоса
ИЯУБ1.13.00.
00.000
ИЯУБ1.13.00.
00.000-01
ИЯУБ1.13.00.
00.000-02
ИЯУБ1.13.00.
00.000-03
Электронасос, шт.
в том числе:
Шнур питания, м*
Руководство по
эксплуатации, экз.
Упаковка, шт.
Подвеска, м
Комплект для
ремонта**
1
10+0,5
1
1
10+1
1
1
15±0,65
1
1
15±1
1
1
25±0,95
1
1
25±1
1
1
40±1,4
1
1
40±1
1
* По согласованию с потребителем допускаются другие длины шнура
питания.
** Комплект для ремонта поставляется потребителю за отдельную плату
для послегарантийного ремонта.
5 Устройство и принцип работы
Электронасос состоит из следующих
основных узлов: электромагнит 1,
корпус 2, вибратор 3. В верхней части
корпуса имеются отверстия, прикрытые
резиновым клапаном 5.
Верхняя часть электронасоса
заканчивается выводным патрубком
диаметром 17 мм, на котором с
помощью хомутика крепится шланг.
Допускается использовать только гибкие
шланги из резины или ПВХ с
внутренним диаметром 17…18 мм.
Применение шлангов меньших
диаметров создает дополнительную
нагрузку на насос, что приведет
быстрому выходу его из строя.
Подача воды осуществляется из
напорной камеры, ограниченной
резиновым клапаном 5 и поршнем 4, при
возвратно-поступательном движении
поршня благодаря вибрационным
колебаниям электромагнитного привода.
Далее вода поступает через патрубок
в шланг электронасоса.
натяжение кабеля питания при установке насоса, что может привести к обрыву
