Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
STOUT Редакция № 3 Дата: 17.05.2021
2
Оглавление
№
Наименование
Стр.
1
Сведения об изделии
2
2
Назначение изделия
2
3
Устройство и технические характеристики
2-5
4
Номенклатура и габаритные размеры
5-6
5
Рекомендации по монтажу и эксплуатации
6-10
6
Транспортировка и хранение
10
7
Утилизация
10
8
Приемка и испытания
10
9
Гарантийные обязательства
11
10
Гарантийный талон
12
1. СВЕДЕНИЯ ОБ ИЗДЕЛИИ
1.1. НАИМЕНОВАНИЕ
Насосная группа с трёхходовым приводным смесителем STOUT, тип: SDG-0007-хххх01, SDG-0007-
хххх02(3).
1.2. ИЗГОТОВИТЕЛЬ
Barberi Rubinetterie Industriali s.r.l. - 13018 VALDUGGIA (VC) ITALY - Via Monte Fenera, 7.
ПО ЗАКАЗУ ООО «ТЕРЕМ» для бренда STOUT (Организация, уполномоченная изготовителем на
принятие и удовлетворение требований потребителей на территории РФ). Сайт: www.stout.ru
2. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Насосные группы STOUT являются элементами гидромодуля быстрого монтажа полной заводской
готовности. Предназначены для обеспечения требуемого температурного и гидравлического
режимов в системах теплопотребления здания.
Насосная группа с трёхходовым приводным смесителем, предназначена для обеспечения
гидравлического и температурного режимов в системе отопления с переменной температурой
теплоносителя.
3. УСТРОЙСТВО И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

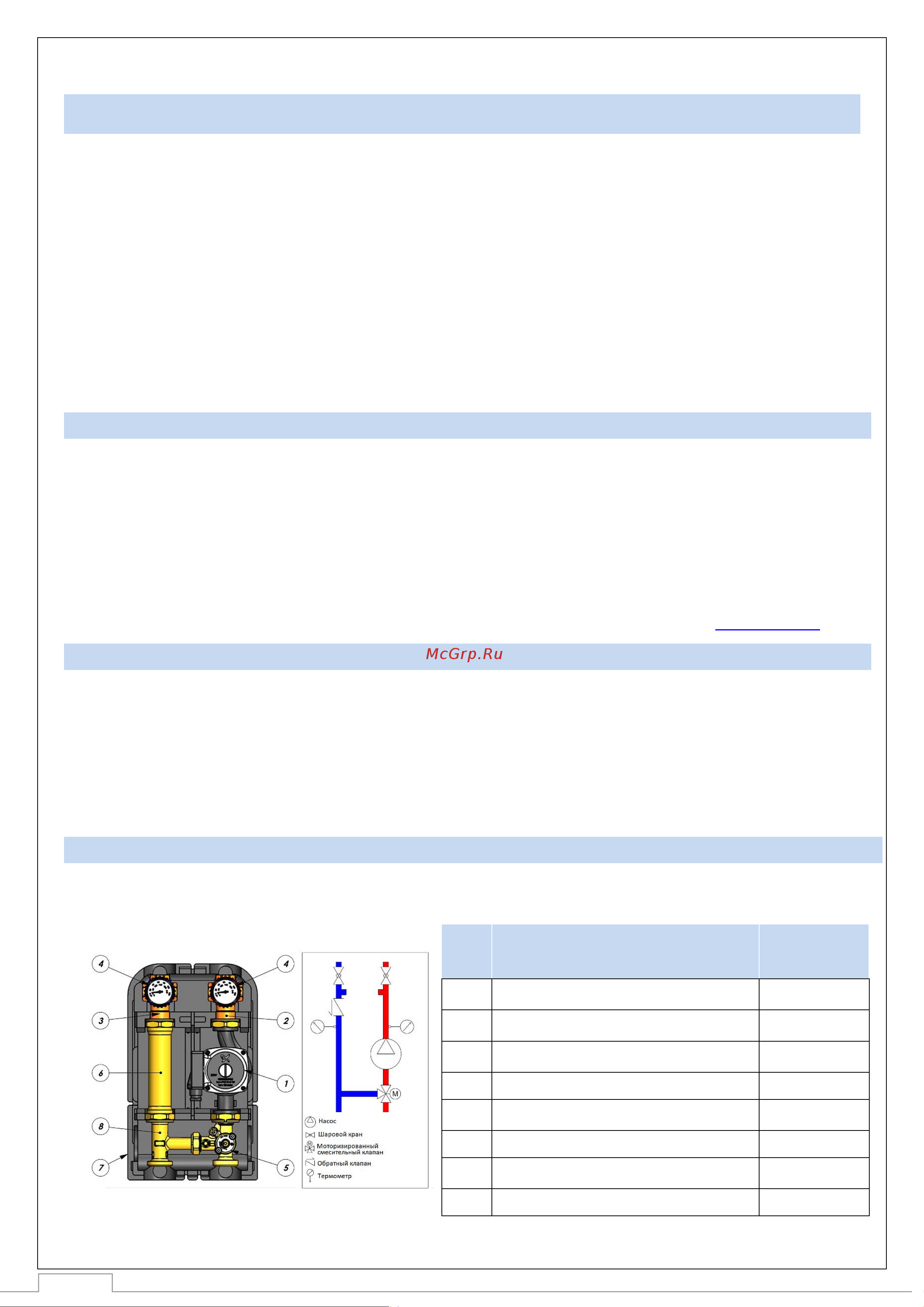

3.1. УСТРОЙСТВО НАСОСНОЙ ГРУППЫ С ТРЁХХОДОВЫМ ПРИВОДНЫМ СМЕСИТЕЛЕМ
ПОЗ.
НАИМЕНОВАНИЕ
МАТЕРИАЛ
1
Насосы: Grundfos UPSO 25-65/180
Grundfos UPM3 Hybrid 25-70/180
Чугун
2
Шаровой кран со штуцерами под байпасный
перепускной клапан
Латунь CW617N
3
Шаровой кран с обратным клапаном, и
штуцерами под байпасный перепускной клапан
Латунь CW617N
4
Термометр стрелочный
5
Трёхходовой приводной смесительный клапан
Латунь EN 1982
CB752S (DZR)
6
Вставка-удлинитель
Сталь EN 10217
7
Защитный кожух
Пенополиуретан
ЕРР
8
Т-образный соединительный элемент
Латунь CW617N
