Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
STOUT Редакция № 3 Дата: 17.05.2021
3
Насосная группа с трёхходовым приводным смесителем позволяет производить циркуляцию и
регулировку температуры теплоносителя, поступающего из первичного контура при помощи 3-х
ходового смесительного клапана с управляющей рукояткой (без электропривода). При
необходимости автоматического управления на клапан может быть установлен электропривод
STOUT.
Насосная группа может поставляться как в комплекте с насосом Grundfos, так и без него. Во втором
случае возможно использование любого другого аналогичного насоса с соответствующей
монтажной длиной и наружной резьбой под гайки для присоединения насоса к деталям группы.
Со стороны системы теплопотребления все насосные группы снабжены запорными шаровыми
кранами, совмещенными со стрелочными термометрами. На возвратной линии шаровой кран
совмещен с обратным клапаном. Насосные группы DN 25 (SDG-0007-002501, SDG-0007-002502, SDG-
0007-002503) имеют штуцеры для установки байпасного перепускного клапана.
3.2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НАСОСНОЙ ГРУППЫ С ТРЁХХОДОВЫМ ПРИВОДНЫМ
СМЕСИТЕЛЕМ
НАИМЕНОВАНИЕ ПАРАМЕТРА
SDG-0007-
002001
SDG-0007-
002002
SDG-0007-
002501
SDG-0007-
002502
SDG-0007-
002503
SDG-0007-
003201
SDG-0007-
003202
Номинальный диаметр DN, мм
20
20
25
25
25
32
32
Максимальное рабочее давление PN, бар
10
Рабочая среда
Вода, водный раствор гликолей (до 30 %)
Диапазон температуры рабочей среды Тр,
о
С
От +5 до +90
Максимальная рабочая температура,
о
С
110
Условная пропускная способность смесительного клапана K
vs
, м
3
/ч
4
4
6
6
6
18
18
Резьба присоединительных патрубков
Внутренняя
DIN EN 10226/1.
Наружная
UNI ISO 228/1.
Шкала термометра,
о
С
0 - 120
Плотность материала изоляции, кг/м
3
60
Диапазон рабочей температуры изоляции,
о
С
От -5 до +120
Теплопроводность изоляции, Вт/(К
*
м)
0,04
Температура транспортировки и хранения,
о
С
От -20 до +50
Средний срок службы, лет
10

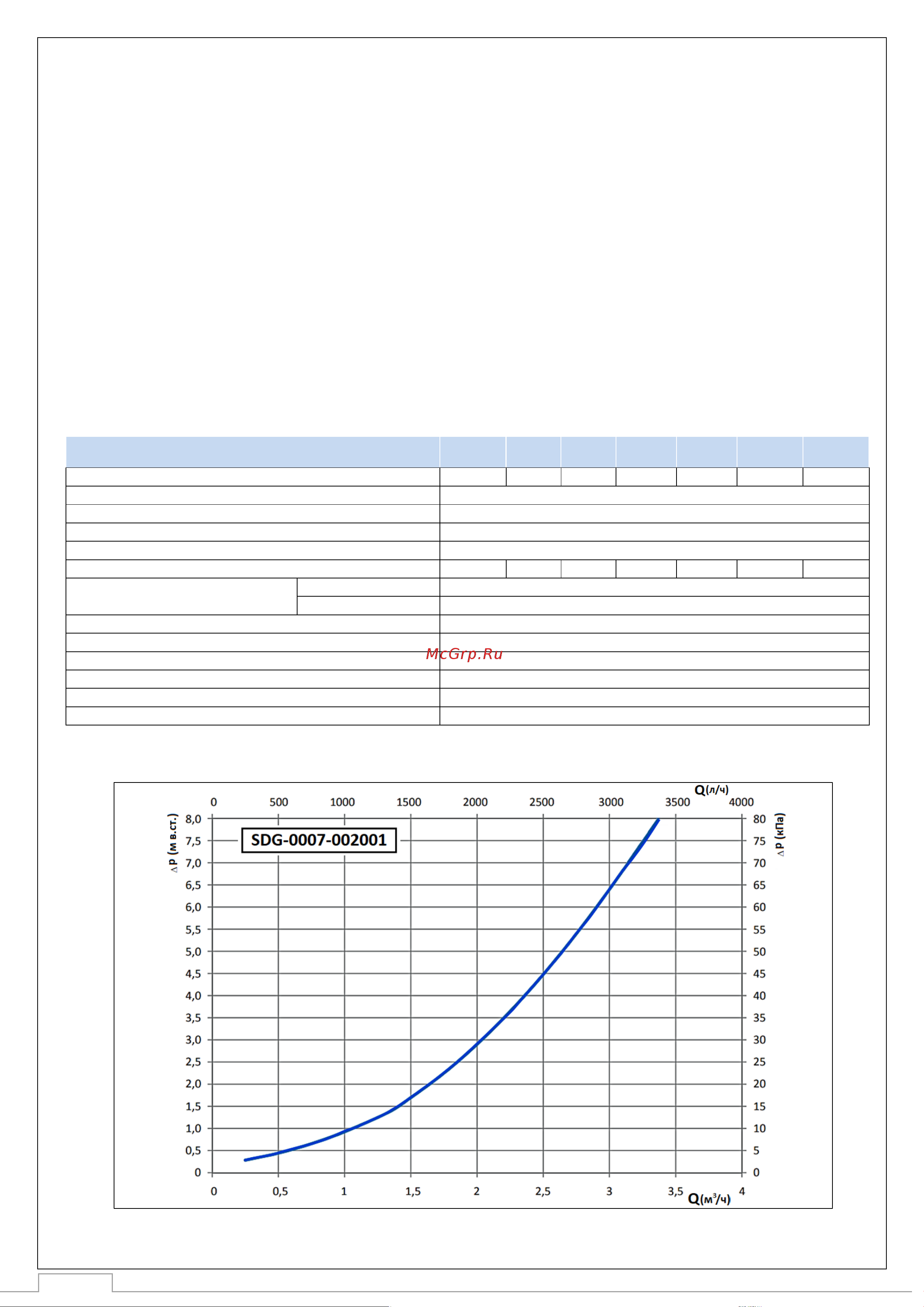

3.3. ПОТЕРИ НАПОРА У ГРУПП С ТРЁХХОДОВЫМ ПРИВОДНЫМ СМЕСИТЕЛЕМ БЕЗ НАСОСА
