Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

STOUT Редакция № 3 Дата: 17.05.2021

Насосная группа с четырёхходовым термостатическим клапаном поставляется в заводской

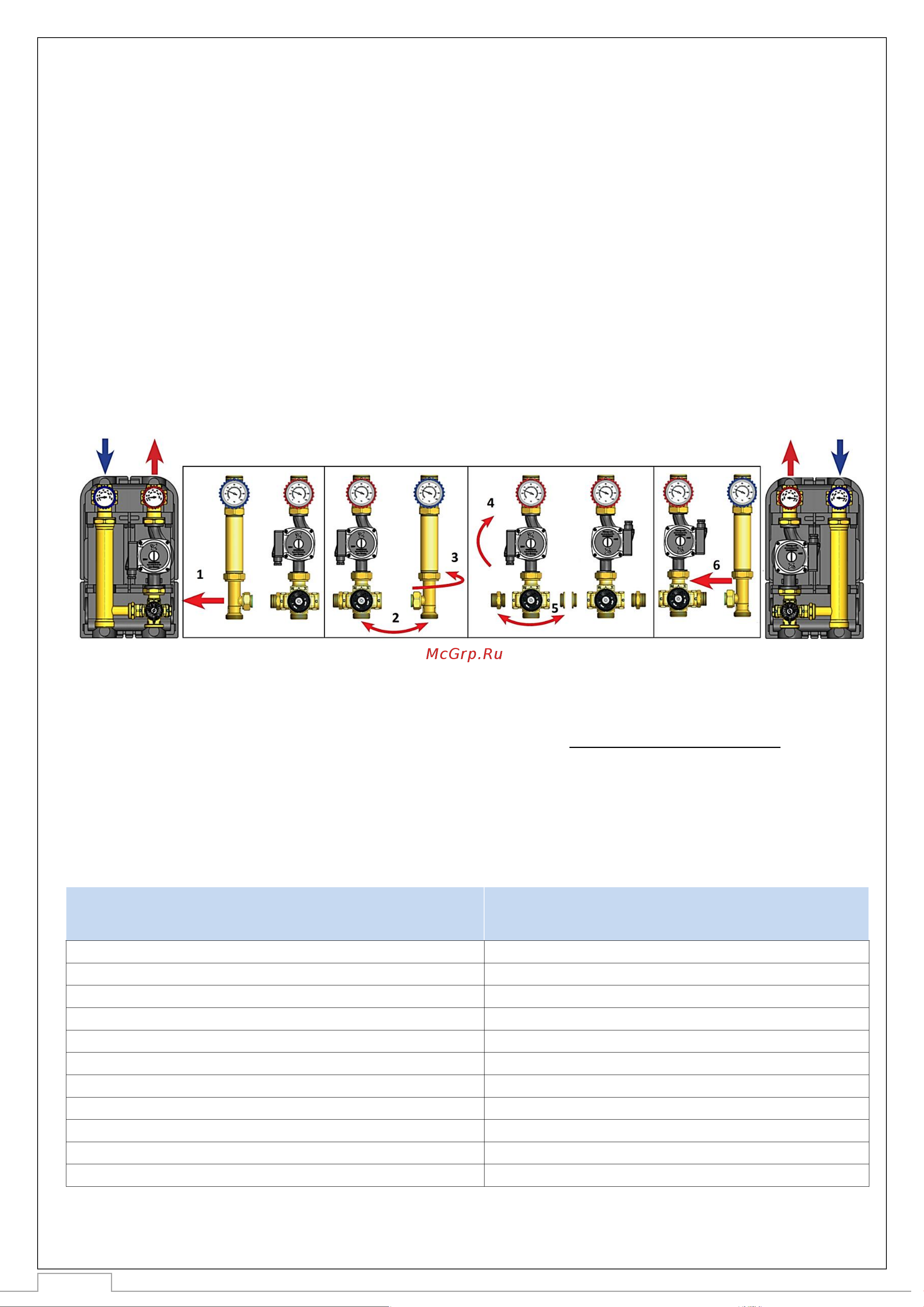

конфигурации с циркуляционным насосом справа и подачей воды вверх. Допускается реверсивная

сборка на месте производства работ. Для этого необходимо:

1. Полностью открутить Т-образную муфту от смесительного клапана;

2. Полностью заменить линию подачи на линию возврата не переворачивая насос;

3. Повернуть на 180° подсоединенный к Т-образной муфте удлинитель по вертикальной оси;

4. Чтобы электронная часть насоса оставалась внутри теплоизоляции, некоторые модели

насосов требуют ее поворота.

5. Поменять местами заглушку и соединение на двух выходных отверстиях смесительного

клапана;

6. Проверить целостность уплотнительных кольцевых прокладок. Подсоединить компоненты и

затянуть до упора гайки;

Внимание! Следите, чтобы шаровой кран с красной ручкой располагался на подаче, на стороне

насоса, а кран с синей ручкой на возвратной линии системы.

Рукоятка оснащена защитой, которая блокирует вращение и препятствует случайному нарушению

настройки; Блокировку можно снять, слегка ослабив блокировочный винт.

Внимание! Постоянно поддерживаемая температура смешивания может быть задана при помощи

рукоятки перед установкой группы или после, исключительно, при охлаждённой системе.

На заводе-изготовителе термостатический смесительный клапан настраивается на температуру

45°C при этом, температура теплоносителя может регулироваться и блокироваться поворотом рукояти

термостатического клапана в диапазоне 30-60°C.

Цифровая шкала на рукоятке термостатического клапана соответствует значениям температуры,

указанным в приведенной таблице.

ПОЛОЖЕНИЕ НА ШКАЛЕ КЛАПАНА

ЗНАЧЕНИЕ ТЕМПЕРАТУРЫ,

Минимум

Максимум

Заводская настройка
