Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

STOUT Редакция № 3 Дата: 17.05.2021

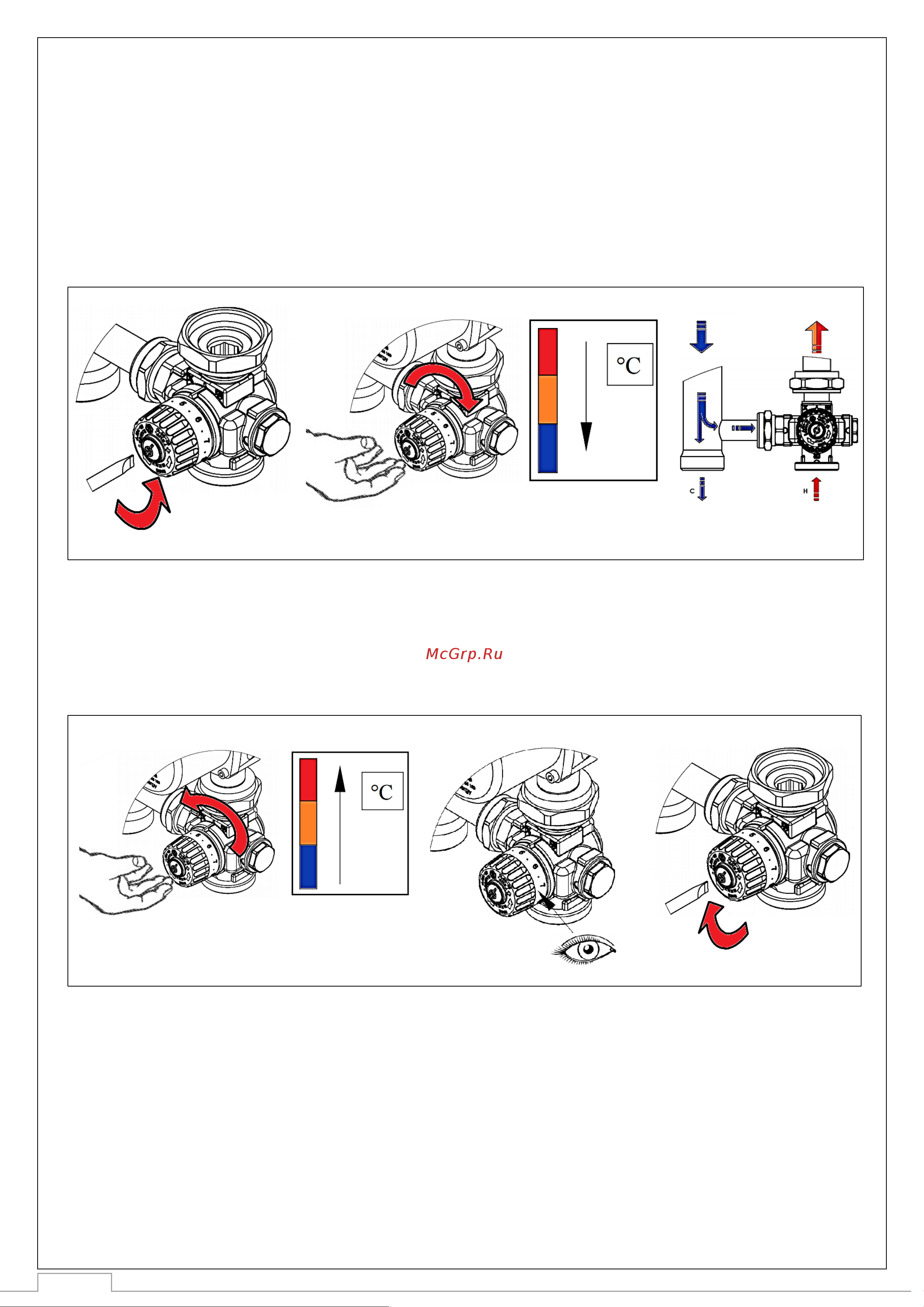

В ходе проведения первого запуска системы для установки температуры, отличной от заводской,

необходимо действовать следующим образом:

1. При помощи отвёртки слегка ослабить блокировочный винт, удерживая рукоятку;

2. Установить значение температуры смешанной воды немного ниже проектной величины.

Включить теплогенератор и дождаться, пока температура подачи станет выше, чем

температура настройки клапана. Включить насос и дождаться стабилизации температуры

смешивания, контролируя показания термометра, установленного на линии подачи;

3. Медленно поворачивать рукоятку против часовой стрелки для увеличения температуры,

наблюдая за термометром на подаче. Продолжать вращение до достижения температуры

подачи смешанной воды соответствия с системной установкой;

4. По достижении необходимой температуры закрутить блокировочный винт, удерживая

рукоятку.

Если в дальнейшем возникнет необходимость изменения настройки клапана, необходимо

действовать следующим образом:

I. Вариант – необходимо уменьшить температуру в контуре. Дождаться охлаждения системы,

по крайней мере, до температуры на возврате ниже новой, которая будет устанавливаться на

клапане. Следовать пунктам 1, 2, 3, 4 и 5.

II. Вариант - необходимо увеличить температуру в контуре. В этом случае регулировка может

быть выполнена на уже действующей системе, а не только на охлаждённой. Следовать

пунктам 1, 2, 4 и 5.
