Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

STOUT Редакция № 3 Дата: 17.05.2021

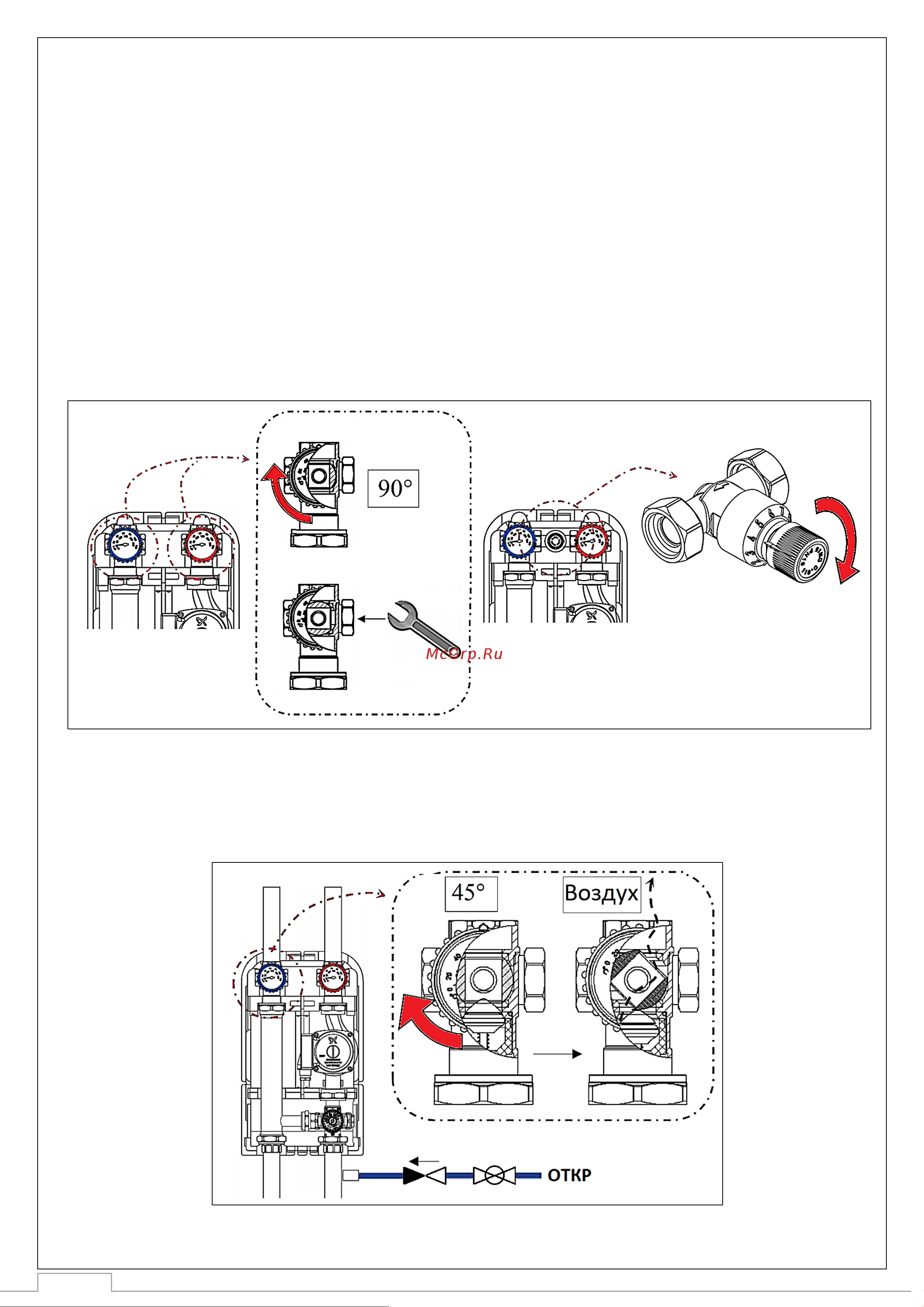

Насосные группы (SDG-0002-002501, SDG-0002-002502, SDG-0002-002503) имеют штуцеры для

установки байпасного перепускного клапана. Для установки перепускного клапана необходимо

выполнить следующие действия:

1. Снять переднюю часть теплоизолирующего кожуха;

2. Закрыть 2 шаровых крана с термометром;

3. Открутить боковые заглушки с прокладками;

4. Вставить перепускной клапан с плоскими прокладками, входящими в комплект. При

установке необходимо контролировать положение стрелки, указывающей на направление

потока. Положение перепускного клапана должно соответствовать, схематическому

изображению на рисунке ниже;

5. Повернуть ручку клапана на значение, соответствующее требуемому давлению перед

клапаном;

Чтобы заполнить систему через насосную группу необходимо выполнить следующие действия:

1. Повернуть синюю рукоятку на 45°, чтобы приоткрыть обратный клапан. Это позволяет

жидкости двигаться в обоих направлениях и выполнить более быстрое удаление воздуха;
