Парма СН- 900Ч 02.012.00048 [5/9] Для оптимального функционирования насосной станции

Содержание

• Насосная станция 1
• Парта 1
• Руководство по эксплуатации 1
• Www uralopt ru services 2
• Адреса и телефоны ближайших 2
• Изделия обращайтесь в сервисный центр 2
• Парта парта 2
• По вопросам связанным с неисправностями 2
• Сервисных центров указаны на сайте 2
• Парта парта 3
• Внимание запрещается эксплуатация насосной станции без воды работа насосной станции без воды приводит к термической деформации и разрушению деталей насоса 4
• Запрещается включать станцию с не залитой водой насо сной частью внимание станцию нельзя использовать для перекачки морской воды горючих и взрывоопасных жидко стей 4
• Парта парта 4
• При подключении насосной станции к электросети обяза 4
• Тельно используйте устройство защитного отключения узо с номинальным током утечки не более 30 ма 4
• Для обеспечения работоспособности насосной станции не обходимо иметь вертикальный участок напорного трубопро вода высотой не менее 30 см 5
• Для оптимального функционирования насосной станции 5
• Если вода уходит из насосной части проверьте герметич 5
• Ность соединения всасывающей трубы шланга и исправ ность обратного клапана 5
• Обращайте внимание на герметичность подсоединений даже небольшой подсос воздуха во всасывающей магистра ли резко сокращает производительность насосной станции станции и глубину всасывания 5
• Парта парта 5
• Станции рекомендуется всасывающую трубу шланг осна щать обратным клапаном в комплект поставки не входит 5
• Без воды работа насосной станции без воды приводит к термической деформации и разрушению деталей насоса 6
• Внимание запрещается эксплуатация насосной станции 6
• Парта парта 6
• При транспортировке и хранении насосы должны быть на дежно защищены от сырости мороза и механических повреж дений насосы хранить при температуре от 10 с до 50 с 6
• Только заполненный насос способен сам всасывать воду 6
• Www uralopt ru services 7
• Ние гарантийного срока запрещена 7
• Парта парта 7
• Я самостоятельная разборка узлов насосной станции в тече 7
• Www uralopt ru services 8
• Адреса и телефоны ближайших 8
• Изделия обращайтесь в сервисный центр 8
• Парта парта 8
• По вопросам связанным с неисправностями 8
• Сервисных центров указаны на сайте 8
• Www uralopt ru services 9
• Адресах сервисных центров доступна 9
• Актуальная информация о действующих 9
• На нашем сайте 9
• Парта 9

Похожие устройства

• Patriot PW 1200-50 P 315302478 Инструкция к Patriot PW 1200-50 P 315302478
• Patriot PW 1200-50 P 315302478 Деталировка
• Patriot PW 850-24 ST 315302628 Инструкция
• P.I.T. POG1100-P2 Инструкция к товару
• P.I.T. POG750-P Инструкция к товару
• P.I.T. POG900-P1 Инструкция к товару
• Quattro Elementi Automatico 1001 Inox 50 L 910-225 Инструкция по эксплуатации
• Quattro Elementi Automatico 1001 Inox 910-218 Инструкция по эксплуатации
• Акватек PATV-500 U синий 2-16-3000 Инструкция к Акватек ATV-200 0-16-1511
• Quattro Elementi Automatico 1101 FL 910-232 Инструкция по эксплуатации
• Quattro Elementi Automatico 1301 FL Inox 910-249 Инструкция по эксплуатации
• Quattro Elementi Automatico 601 645-242 Инструкция к QUATTRO ELEMENTI Automatico 601 645-242
• Quattro Elementi Automatico 800 Ci Deep 645-280 Инструкция к QUATTRO ELEMENTI Automatico 800 Ci Deep 645-280
• Акватек PATV-750 синий 2-16-3046 Инструкция к Акватек ATV-200 0-16-1551
• СОЮЗ НГС-9742ВС Инструкция к Союз НГС-9742ВС
• Speroni HW CAM 98N/25 101530180 Инструкция к Speroni HW CAM 98N/25 101530180
• Ставр ст700-20нс 9050600600 Инструкция по эксплуатации
• Termica 20 л APS 100 INOX Инструкция к Termica APS 100 INOX
• Termica 20 л APS 80 INOX Инструкция к Termica APS 100 INOX
• Termica APS 100 84102063 Инструкция к Termica APS 100 INOX

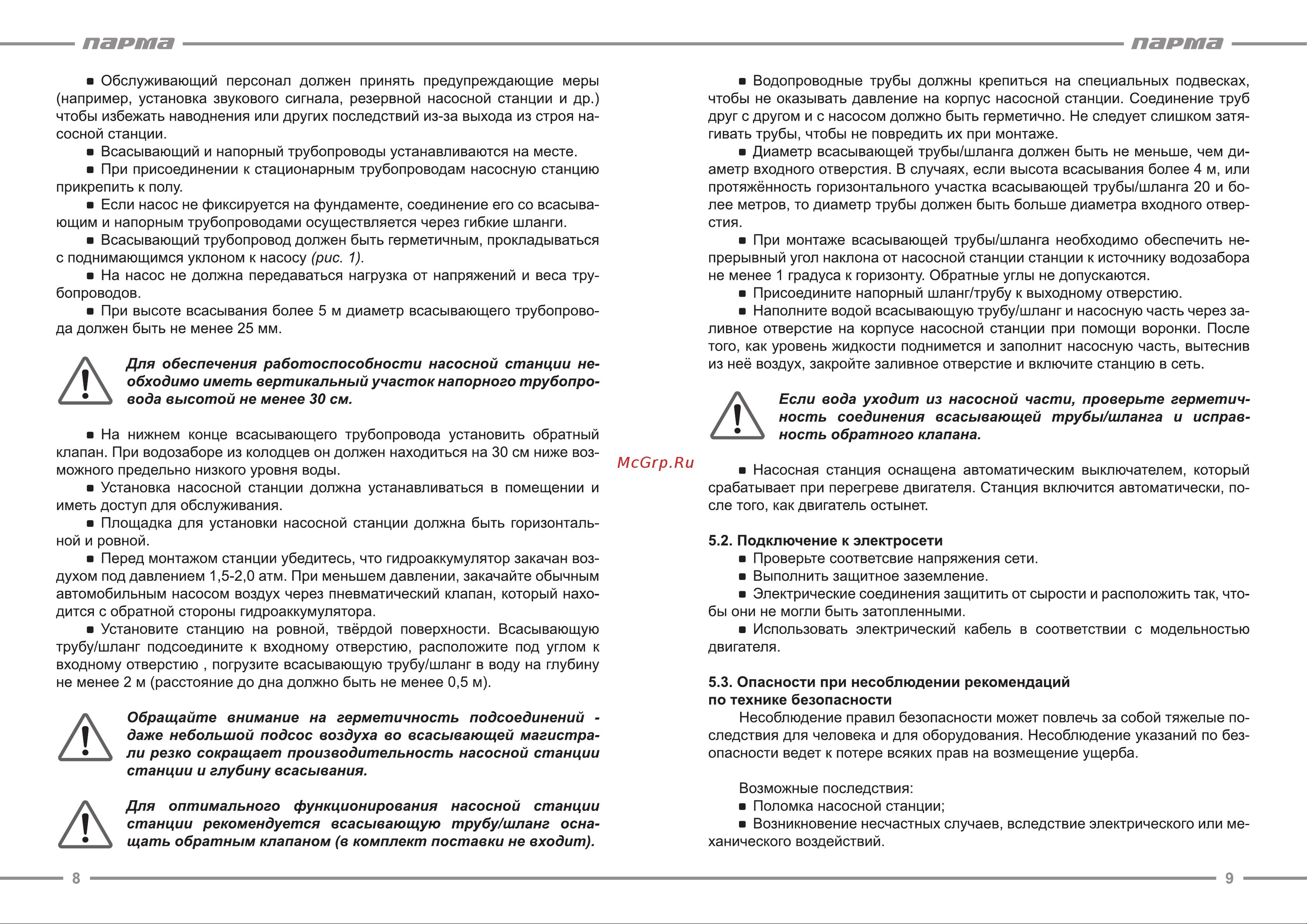

парта Обслуживающий персонал должен принять предупреждающие меры например установка звукового сигнала резервной насосной станции и др чтобы избежать наводнения или других последствий из за выхода из строя на сосной станции Всасывающий и напорный трубопроводы устанавливаются на месте При присоединении к стационарным трубопроводам насосную станцию прикрепить к полу Если насос не фиксируется на фундаменте соединение его со всасыва ющим и напорным трубопроводами осуществляется через гибкие шланги Всасывающий трубопровод должен быть герметичным прокладываться с поднимающимся уклоном к насосу рис 1 На насос не должна передаваться нагрузка от напряжений и веса тру бопроводов При высоте всасывания более 5 м диаметр всасывающего трубопрово да должен быть не менее 25 мм Для обеспечения работоспособности насосной станции не обходимо иметь вертикальный участок напорного трубопро вода высотой не менее 30 см На нижнем конце всасывающего трубопровода установить обратный клапан При водозаборе из колодцев он должен находиться на 30 см ниже воз можного предельно низкого уровня воды Установка насосной станции должна устанавливаться в помещении и иметь доступ для обслуживания Площадка для установки насосной станции должна быть горизонталь ной и ровной Перед монтажом станции убедитесь что гидроаккумулятор закачан воз духом под давлением 1 5 2 0 атм При меньшем давлении закачайте обычным автомобильным насосом воздух через пневматический клапан который нахо дится с обратной стороны гидроаккумулятора Установите станцию на ровной твёрдой поверхности Всасывающую трубу шланг подсоедините к входному отверстию расположите под углом к входному отверстию погрузите всасывающую трубу шланг в воду на глубину не менее 2 м расстояние до дна должно быть не менее 0 5 м Обращайте внимание на герметичность подсоединений даже небольшой подсос воздуха во всасывающей магистра ли резко сокращает производительность насосной станции станции и глубину всасывания Для оптимального функционирования насосной станции станции рекомендуется всасывающую трубу шланг осна щать обратным клапаном в комплект поставки не входит 8 парта Водопроводные трубы должны крепиться на специальных подвесках чтобы не оказывать давление на корпус насосной станции Соединение труб друг с другом и с насосом должно быть герметично Не следует слишком затя гивать трубы чтобы не повредить их при монтаже Диаметр всасывающей трубы шланга должен быть не меньше чем ди аметр входного отверстия В случаях если высота всасывания более 4 м или протяжённость горизонтального участка всасывающей трубы шланга 20 и бо лее метров то диаметр трубы должен быть больше диаметра входного отвер стия При монтаже всасывающей трубы шланга необходимо обеспечить не прерывный угол наклона от насосной станции станции к источнику водозабора не менее 1 градуса к горизонту Обратные углы не допускаются Присоедините напорный шланг трубу к выходному отверстию Наполните водой всасывающую трубу шланг и насосную часть через за ливное отверстие на корпусе насосной станции при помощи воронки После того как уровень жидкости поднимется и заполнит насосную часть вытеснив из неё воздух закройте заливное отверстие и включите станцию в сеть А Если вода уходит из насосной части проверьте герметич ность соединения всасывающей трубы шланга и исправ ность обратного клапана Насосная станция оснащена автоматическим выключателем который срабатывает при перегреве двигателя Станция включится автоматически по сле того как двигатель остынет 5 2 Подключение к электросети Проверьте соответсвие напряжения сети Выполнить защитное заземление Электрические соединения защитить от сырости и расположить так что бы они не могли быть затопленными Использовать электрический кабель в соответствии с модельностью двигателя 5 3 Опасности при несоблюдении рекомендаций по технике безопасности Несоблюдение правил безопасности может повлечь за собой тяжелые по следствия для человека и для оборудования Несоблюдение указаний по без опасности ведет к потере всяких прав на возмещение ущерба Возможные последствия Поломка насосной станции Возникновение несчастных случаев вследствие электрического или ме ханического воздействий 9
