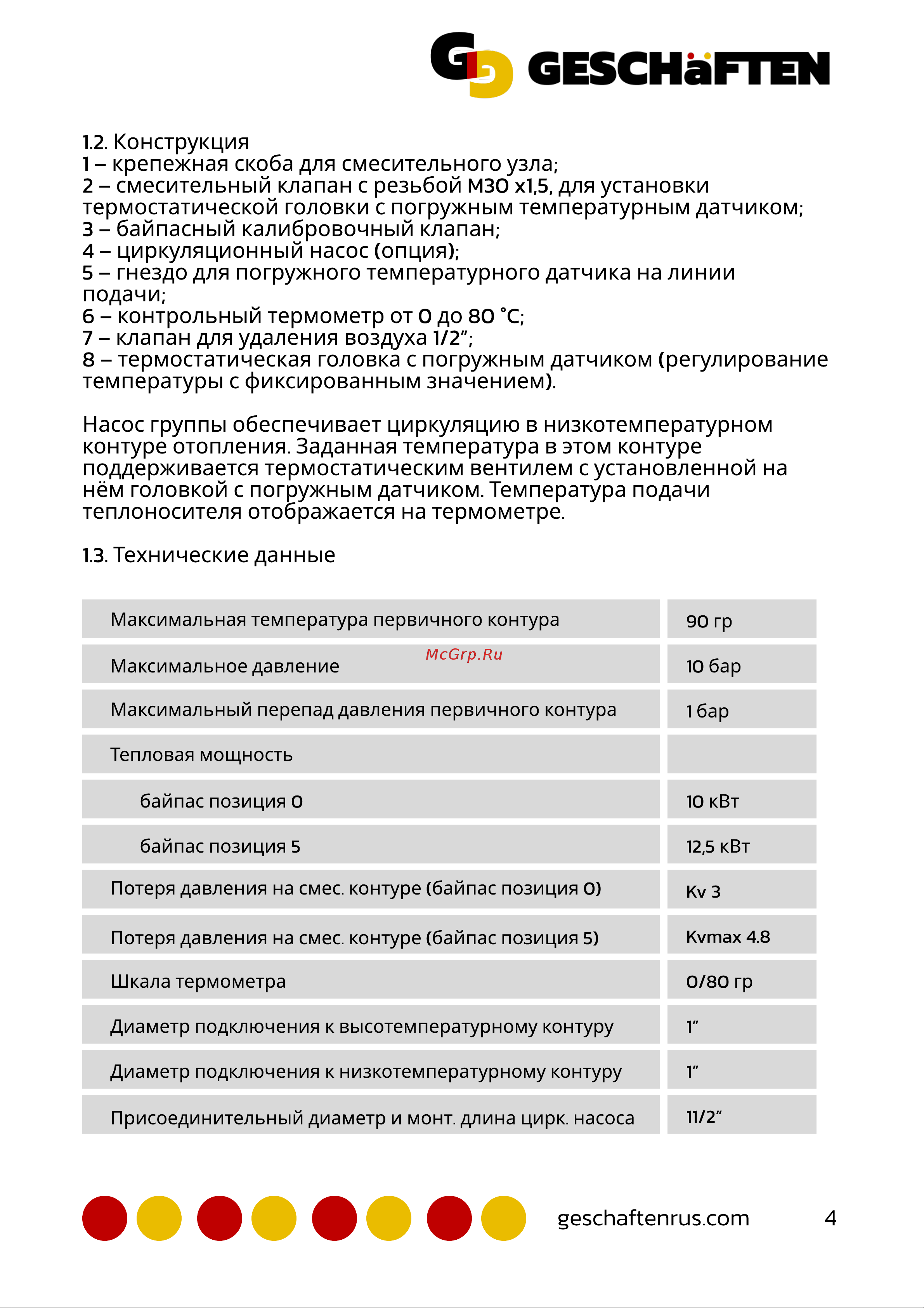

1.2. Конструкция

1 – крепежная скоба для смесительного узла;

2 – смесительный клапан с резьбой M30 x1,5, для установки

термостатической головки с погружным температурным датчиком;

3 – байпасный калибровочный клапан;

4 – циркуляционный насос (опция)

5 – гнездо для погружного температурного датчика на линии

подачи;

6 – контрольный термометр от 0 до 80 °C;

7 – клапан для удаления воздуха 1/2”;

8 – термостатическая головка с погружным датчиком(регулирование

температуры с фиксированным значением).

Насос группы обеспечивает циркуляцию в низкотемпературном

контуре отопления.Заданная температура в этом контуре

поддерживается термостатическим вентилемс установленной на

нём головкой с погружным датчиком.Температура подачи

теплоносителя отображается на термометре

1.3. Технические данные

90 гр

10 бар

1 бар

10 кВт

0/80 гр

12,5 кВт

1”

Kv 3

1”

Kvmax 4.8

11/2”

Тепловая мощность

байпас позиция 0

байпас позиция 5

Потеря давления на смес. контуре (байпас позиция 0)

Потеря давления на смес. контуре (байпас позиция 5)

Шкала термометра

Диаметр подключения к высотемпературному контуру

Диаметр подключения к низкотемпературному контуру

Присоединительный диаметр и монт. длина цирк. насоса

Максимальная температура первичного контура

Максимальное давление

Максимальный перепад давления первичного контура
