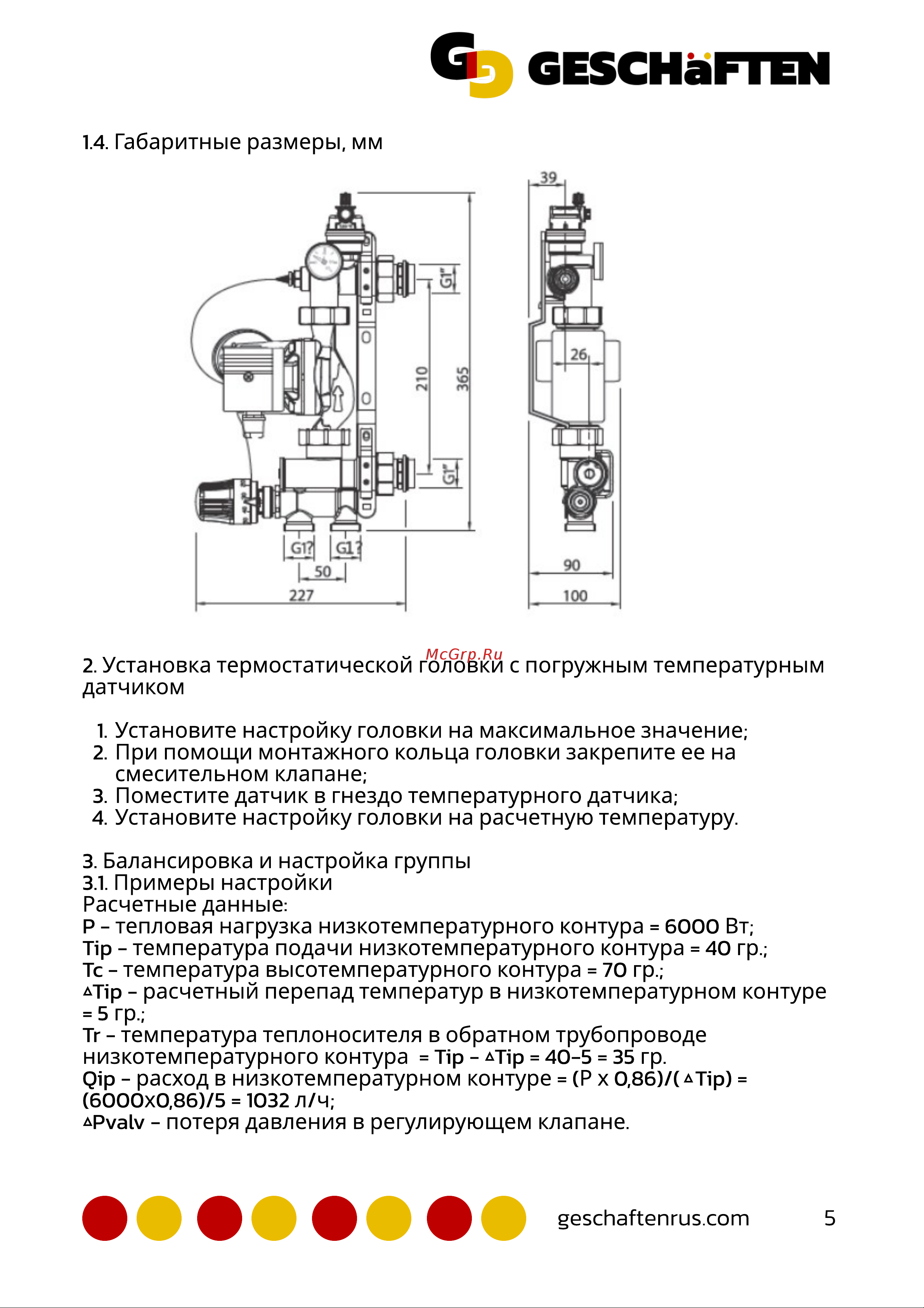

1.4. Габаритные размеры, мм

2. Установка термостатической головки с погружным температурным

датчиком

 Установите настройку головки на максимальное значение

 При помощи монтажного кольца головки закрепите ее на

смесительном клапане;

 Поместите датчик в гнездо температурного датчика

 Установите настройку головки на расчетную температуру.

3. Балансировка и настройка групп

3.1. Примеры настройк

Расчетные данные

P - тепловая нагрузка низкотемпературного контура = 6000 Вт

Tip - температура подачи низкотемпературного контура = 40 гр.

Tc - температура высотемпературного контура = 70 гр.

Tip - расчетный перепад температур в низкотемпературном контуре

= 5 гр.

Tr - температура теплоносителя в обратном трубопроводе

низкотемпературного контура = Tip - Tip = 40-5 = 35 гр

Qip - расход в низкотемпературном контуре = (Р х 0,86)/( Tip) =

(6000х0,86)/5 = 1032 л/ч

Pvalv - потеря давления в регулирующем клапане.
