ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
электротермическим
аналоговым
сервоприводом
VT.ТЕ3061
VT.K200.М). Контроллер
формирует управляющий сигнал
в зависимости от показаний
датчика наружной температуры и
датчика температуры
теплоносителя. Контроллер и
датчики температуры в
комплект поставки не входят.
1а
Погружной датчик
температуры
теплоносителя
Фиксирует текущее значение
температуры на выходе из
смесительного узла с передачей
импульса к термоголовке (1) по
капиллярной импульсной трубке
(1b)
1.1.а
Погружной датчик
температуры
теплоносителя
( в комплекте с
контроллером)
Фиксирует текущее значение
температуры на выходе из
смесительного узла с передачей
данных котроллеру по проводной
линии. Датчик входит в
комплект поставки контроллера
VT.K200.М.
1b
Капиллярная
импульсная трубка
термостатического
узла
Связывает между собой
жидкостную термоголовку (1) и
погружной датчик температуры
(1а)
1.1.с
Контроллер
VT.K200.М
Контроллер управляет
аналоговым сервоприводом (1.1.)
по заданному пользователем
графику, в зависимости от
показаний датчика температуры
теплоносителя (1.1.а) и датчика
температуры наружного воздуха
(1.1.d). Контроллер
приобретается отдельно.
1.1.d
Датчик наружной
температуры
Устанавливается на северной
стороне здания (желательно) вне
зоны воздействия прямых
солнечных лучей. Показания
датчика обрабатываются
контроллером для корректировки
температуры теплоносителя в
соответствии с заданным
пользователем графиком.
Датчик входит в комплект
поставки контроллера
VT.K200.М

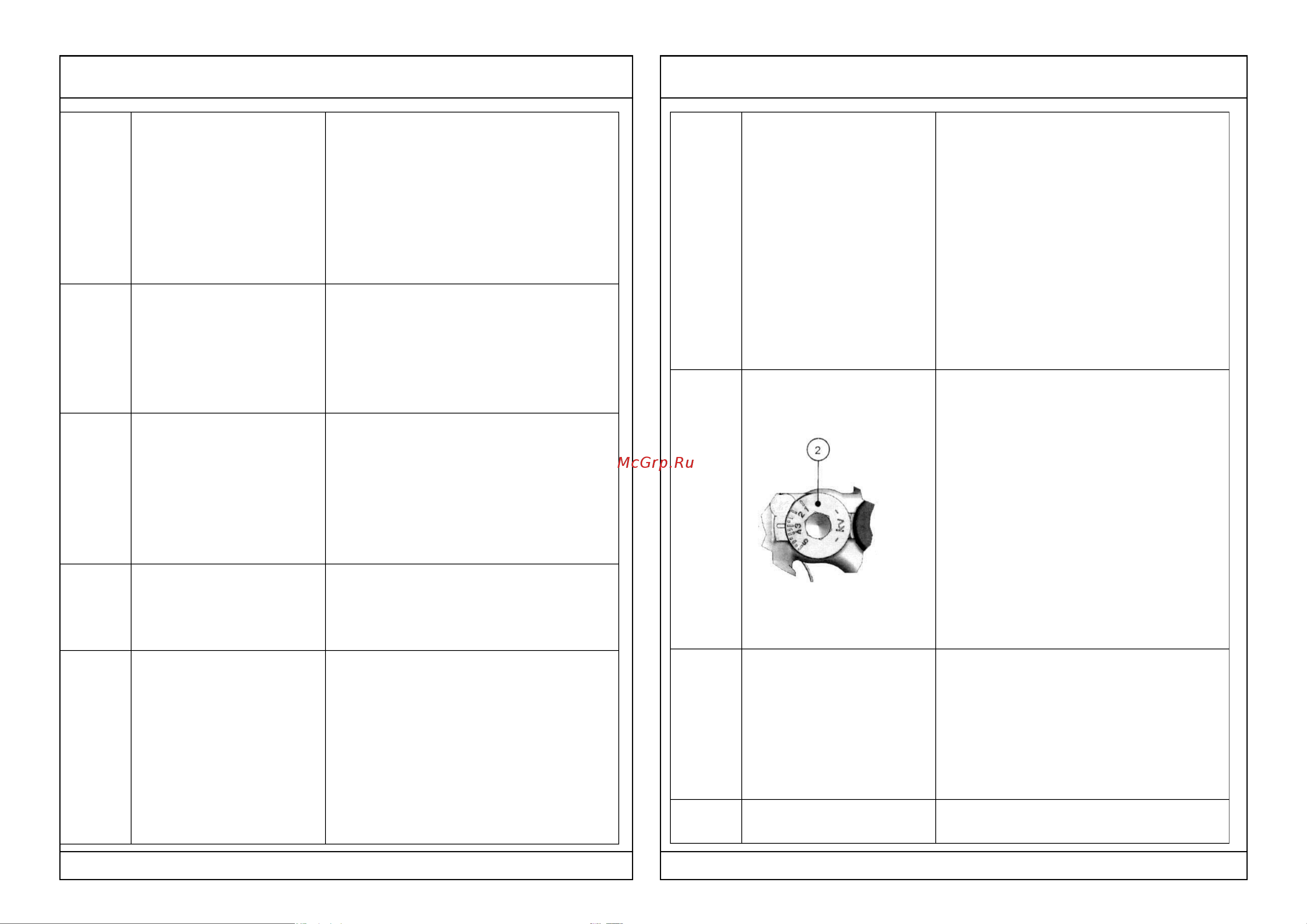

2
Балансировочный
клапан вторичного
контура
Задает соотношение между
количествами теплоносителя,
поступающего из обратной линии
вторичного контура и прямой
линии первичного контура. От
настроечного значения Kvb этого
клапана и установленного
скоростного режима насоса (3)
зависит тепловая мощность
смесительного узла.
Регулировка клапана
осуществляется шестигранным
ключом (SW 10).
3
Насос
циркуляционный
Обеспечивает циркуляцию
теплоносителя во вторичном
контуре.
Накидные гайки насоса (G 1 1/2")
обслуживаются рожковым или
разводным ключом (SW 50).
Насос приобретается отдельно.
4
Гильза резьбовая
G1/2" для погружного
В гильзу вставляется погружной
датчик (1a, 1.1.а). Гильза может
