ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
датчика температуры
быть переставлена в гнездо
(поз.4а). В этом случае
освободившееся гнездо либо
глушится пробкой, либо
используется для установки
предохранительного термостата
(дополнительная опция),
отключающего циркуляционный
насос (поз.3) при превышении
максимально допустимой
температуры. Гильза имеет винт,
с помощью которого
фиксируется положение датчика.
Гильза обслуживается
рожковым или разводным
ключом (SW 22). Для
фиксирующего винта требуется
шестигранный ключ SW 2.
4a
Гнездо G1/2" для
гильзы (поз. 4) или
предохранительного
термостата
Гнездо поставляется
заглушенным резьбовой пробкой.
При необходимости может
использоваться для гильзы
(поз.4) или предохранительного
термостата (дополнительная
опция), отключающего
циркуляционный насос (поз.3).
5
Термометр
погружной
(D-41мм) с тыльным
подключением
Индикация текущего значения
температуры теплоносителя на
входе в смесительный узел,
вторичном контуре и на выходе
из смесительного узла.
5а
Гильза резьбовая G
3/8" для погружного
термометра
В гильзу вставляется погружной
термометр. В комплект поставки
VT.COMBI входят 3 термометра;
VT.COMBI.S - 2 термометра.
Гильза обслуживается
рожковым или разводным
ключом (SW 17)
7

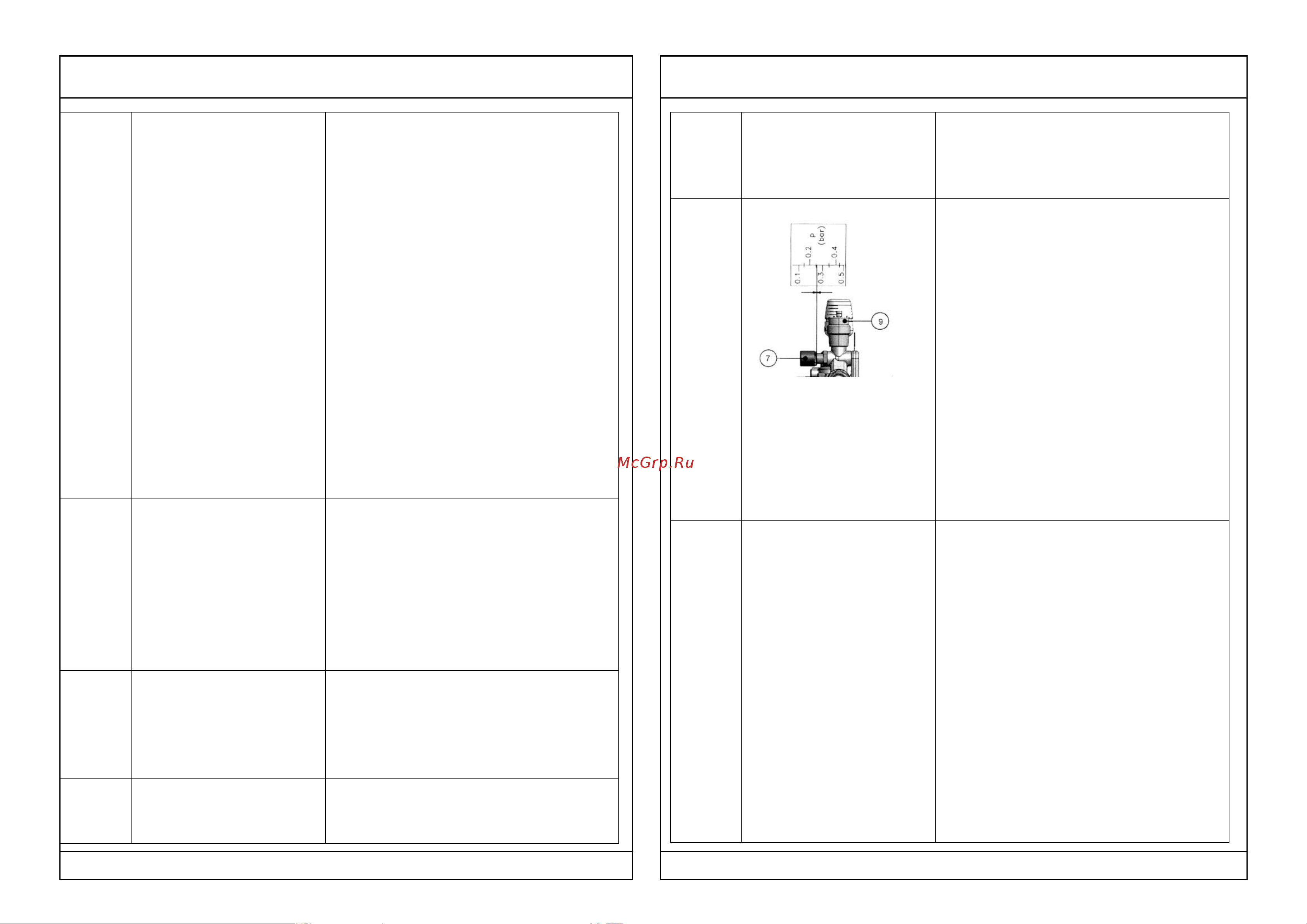

Перепускной клапан
Обеспечивает постоянство
расхода теплоносителя во
вторичном контуре, независимо
от ручной или автоматической
регулировки петель теплого пола.
При превышении настроечного
значения перепада давлений,
клапан перепускает часть потока
в байпас (поз.13), предохраняя
насос от работы на «закрытую
задвижку».
Настройка на требуемое
значение перепада давлений
осуществляется с помощью
пластиковой ручки.
8
Балансировочно-
запорный клапан
первичного контура
Регулирует расход
теплоносителя, возвращаемого в
первичный контур (поз.12).Для
регулировки необходимо снять
заглушку (SW 22) . Регулировка
осуществляется шестигранным
ключом (SW 5). Настроечное
положение можно жестко
зафиксировать, если отверткой
с тонким жалом закрутить до
упора фиксационную шпильку в
гнезде клапана. Если несколько
ослабить шпильку, то клапан
можно закрывать, но при
открытии он вернется к
