ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
прежней настройке.
9
Автоматический
поплавковый
воздухоотводчик
G1/2"
Автоматическое отведение
воздуха и газов из системы.
Воздухоотводчик
демонтируется и монтируется
рожковым или разводным
ключом (SW 30). При заполнении
системы воздухоотводчик
должен быть закрыт.
10
Поворотный
дренажный клапан
G1/2" с заглушкой
G3/4"
Опорожнение и заполнение
теплоносителем вторичного
контура. К клапану может
присоединяться гибкая подводка
с накидной гайкой, имеющей
резьбу G 3/4".
Клапан открывается с помощью
профильного ключа, имеющегося
на заглушке.
Монтируется клапан с помощью
рожкового или разводного ключа
(SW 25).
11

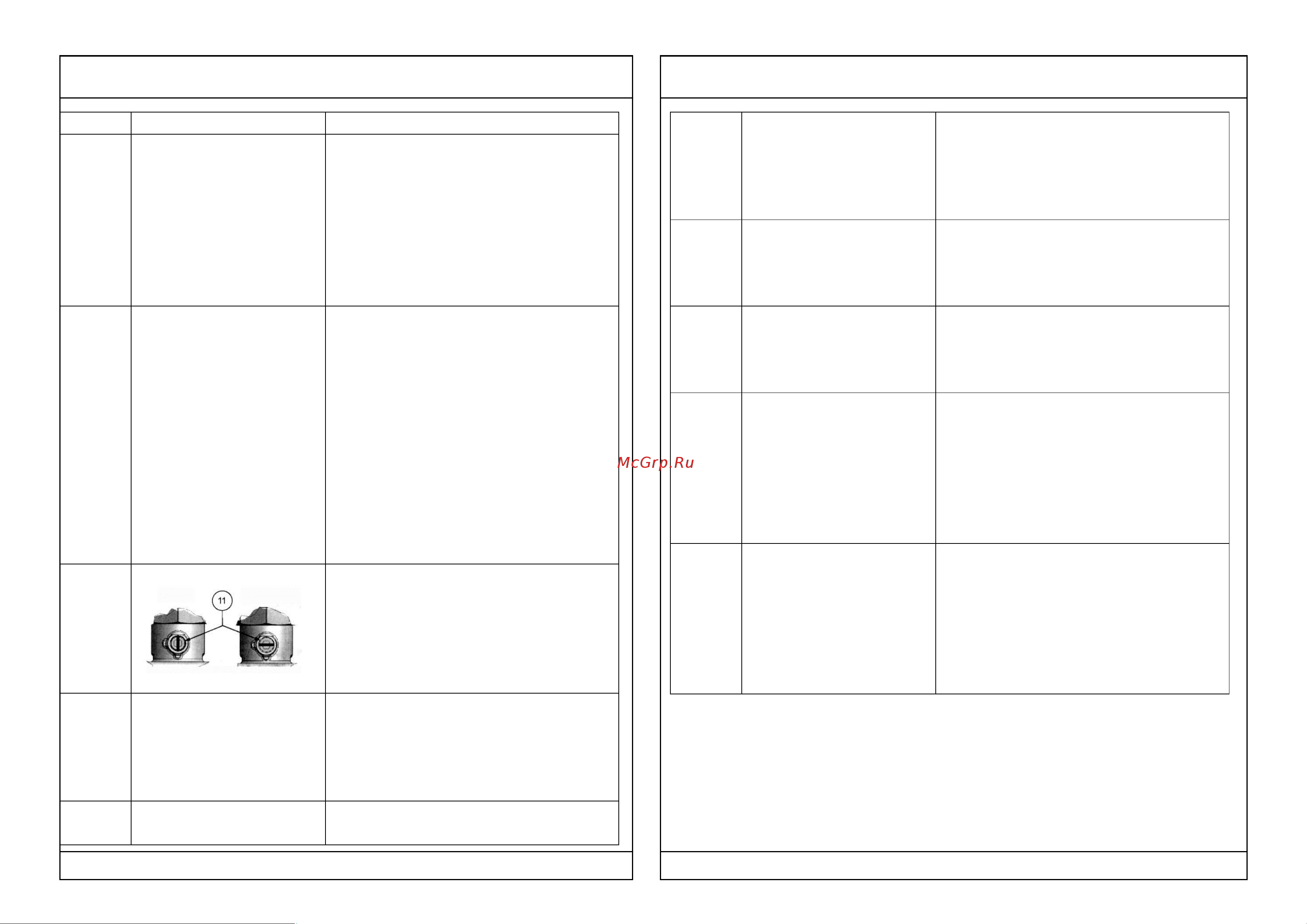

Шаровой клапан
Отключение насоса для
обслуживания или замены.
Клапаны открываются и
закрываются с помощью
шестигранного ключа (SW 6) или
отвертки с плоским шлицом.
12
Обратный
трубопровод
(D 15х1)
Возвращает теплоноситель в
первичный контур
Присоединен к узлу с помощью
двух накидных гаек G3/4" (SW
30).
13
Перепускной байпас
Поддержание циркуляции во
вторичном контуре, независимо
от потребности в теплоносителе
контурами теплого пола.
Присоединен к узлу с помощью
угольника G1/2"x3/4" (Н-В) и
накидной гайки G3/4" (SW 30)
T1
G 1" (В)
T2
G 1" (В)
T11
Соединение осуществляется с
помощью сдвоенного ниппеля
VT.0606 G 1" (Н). Монтаж
производится рожковым ключом
VT.AC671 (SW41)
T21
Соединение осуществляется с
помощью сдвоенного ниппеля
VT.0606 G 1" (Н). . Монтаж
производится рожковым ключом
VT.AC671 (SW41)
