Паспорт разработан в соответствии с требованиями ГОСТ 2.601

STOUT Редакция № 1 Дата: 26.09.2022

5. РЕКОМЕНДАЦИИ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

Монтаж насосно-смесительных узлов STOUT следует производить в соответствии с требованиями

(СП 60.13330.2016, СП 31-106-2002, СП 73.13330.2016).

Монтаж насосно-смесительных узлов в трубопроводной системе должен выполняться

квалифицированными специалистами.

Насосно-смесительные узлы STOUT должны эксплуатироваться при давлении и температуре,

изложенных в настоящем паспорте.

Внимание! Монтаж и демонтаж насосно-смесительных узлов необходимо выполнять на

охлажденном контуре, не находящемся под давлением.

Для обеспечения возможности выполнения проверок и техобслуживания насосно-смесительных

узлов и других компонентов не создавать препятствий для доступа и видимости.

Возможные варианты установки насосно-смесительного узла:

 Настенная установка;

 Установка в нишах;

 Установка в коробах.

Внимание! Насосно-смесительные узлы не могут выполнять функцию несущей конструкции для

труб и коллекторов.

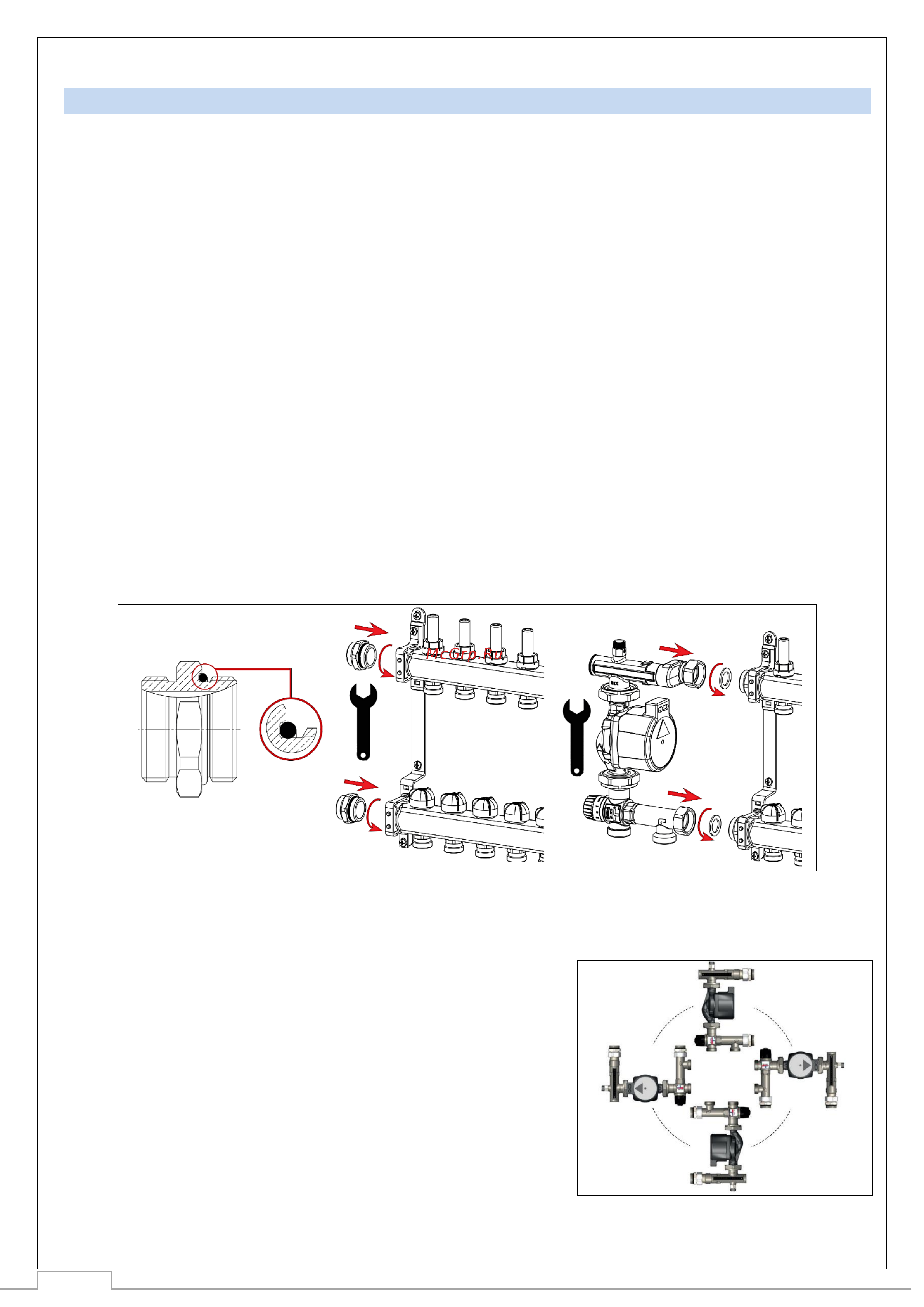

Для установки насосно-смесительных узлов необходимо выполнить следующие действия:

1. Прикрутить фитинги к коллектору, стороной с уплотнительным кольцом;

2. На ответную часть фитингов смонтировать насосно-смесительный узел, используя накидные

гайки с плоскими прокладками, входящими в комплект поставки.

Насосно-смесительные узлы могут быть установлены в одном из положений, показанных на

рисунке ниже. При этом, ось вращения насоса должна всегда находиться в горизонтальном

положении.

1. Положение «на 12 часов»: рекомендуемое.

2. Положение «на 3 часа»: допускается только в том

случае, если коллектор не оборудован расходомерами

или отсутствует (к узлу подсоединены только

трубопроводы подающей и обратной линии).

3. Положение «на 6 часов»: допускается, но

воздухоотводчик при этом использовать уже нельзя,

т.к. он оказывается перевернутым.

4. Положение «на 9 часов»: см. положение «на 3 часа».

5. Вне зависимости о положения насосно-смесительного

узла, необходимо обеспечить его надежную фиксацию.
