Паспорт разработан в соответствии с требованиями ГОСТ 2.601

STOUT Редакция № 1 Дата: 26.09.2022

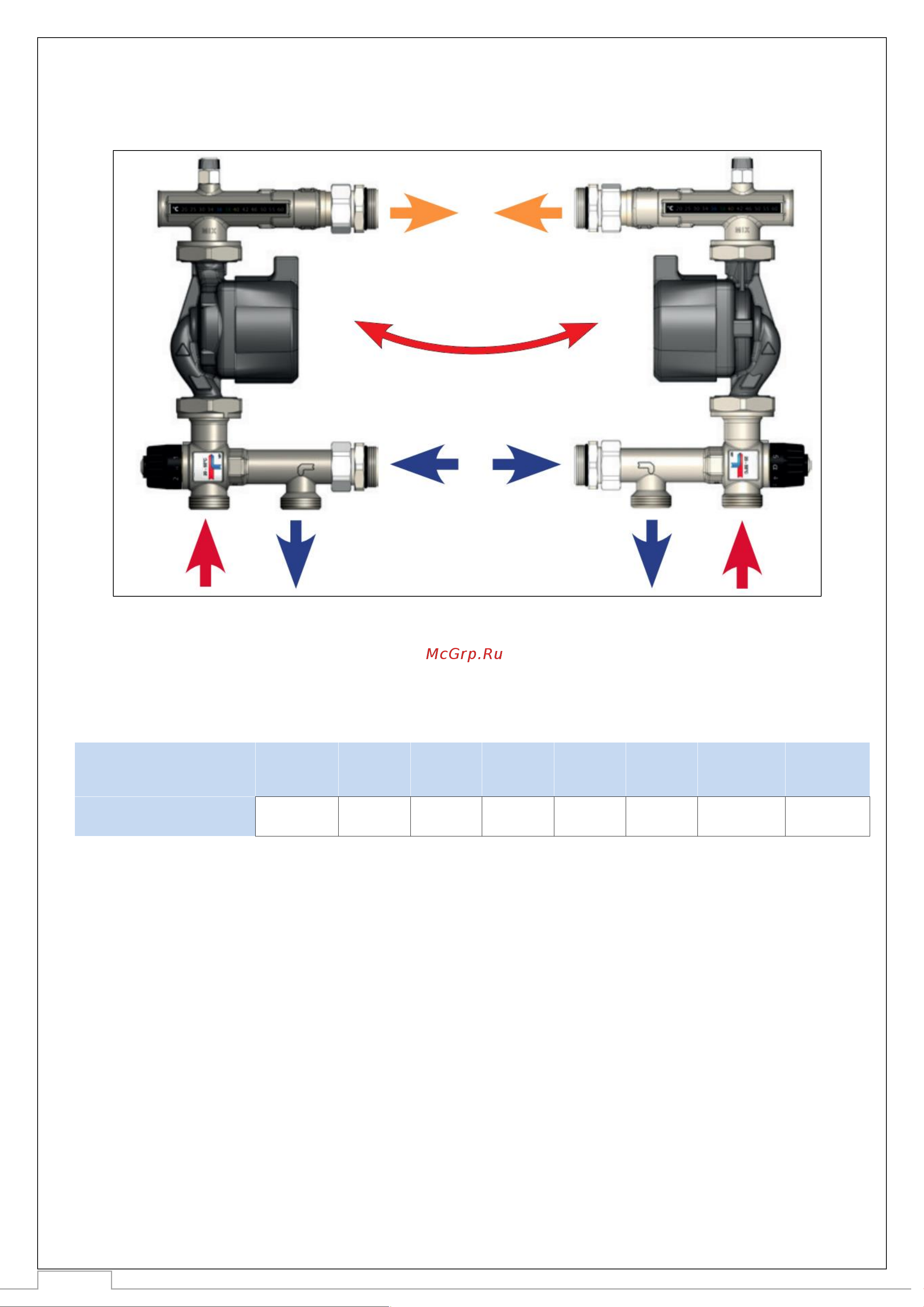

Насосно-смесительный узел может быть непосредственно подсоединен к коллектору как с левой,

так и с правой стороны. Для этой цели какие-либо дополнительные операции не требуются.

Внимание! Накидные гайки, удерживающие насос, поставляются ослабленными, чтобы облегчить

его вращение на месте производства работ. Перед установкой группы необходимо до упора затянуть

накидные гайки.

Цифровая шкала на рукоятке термостатического клапана соответствует значениям температуры,

указанным в приведенной таблице:

ПОЛОЖЕНИЕ НА ШКАЛЕ

КЛАПАНА

МИНИМУМ

МАКСИМУМ

ЗАВОДСКАЯ

НАСТРОЙКА

ЗНАЧЕНИЕ ТЕМПЕРАТУРЫ,

Рукоятка клапана оснащена защитным устройством, которое ограничивает ее вращение,

препятствуя случайному нарушению настройки.

В ходе проведения первого запуска системы для установки температуры на клапане, отличной от

заводской, необходимо действовать следующим образом:

1. При помощи отвёртки слегка ослабить блокировочный винт, удерживая рукоятку;

2. Установить значение температуры смешанной воды немного ниже проектной величины.

Включить теплогенератор и дождаться пока рабочая температура достигнет проектного

значения (выше, чем настройки клапана). Включить насос узла и дождаться стабилизации

температуры смешивания, контролируя показания термометра, установленного на линии

подачи;

3. Медленно и пошагово поворачивать рукоятку клапана против часовой стрелки для

увеличения температуры, дождаться её стабилизации, наблюдая за термометром на подаче.

Продолжать вращение до достижения температуры подачи смешанной воды соответствия с

системной установкой;

4. По достижении необходимой температуры закрутить блокировочный винт, удерживая

рукоятку.
