Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

STOUT Редакция № 2 Дата: 01.09.2019

4. НОМЕНКЛАТУРА И ГАБАРИТНЫЕ РАЗМЕРЫ

4.1. НОМЕНКЛАТУРА

АРТИКУЛ

НАИМЕНОВАНИЕ

ТИП НАСОСА

МАССА, КГ

SDG-0120-005000

Насосный узел с 3-ходовым термостатическим клапаном

Без насоса

1,50

SDG-0120-005001

Насосный узел с 3-ходовым термостатическим клапаном

Grundfos UPSO 25-65/130

3,16

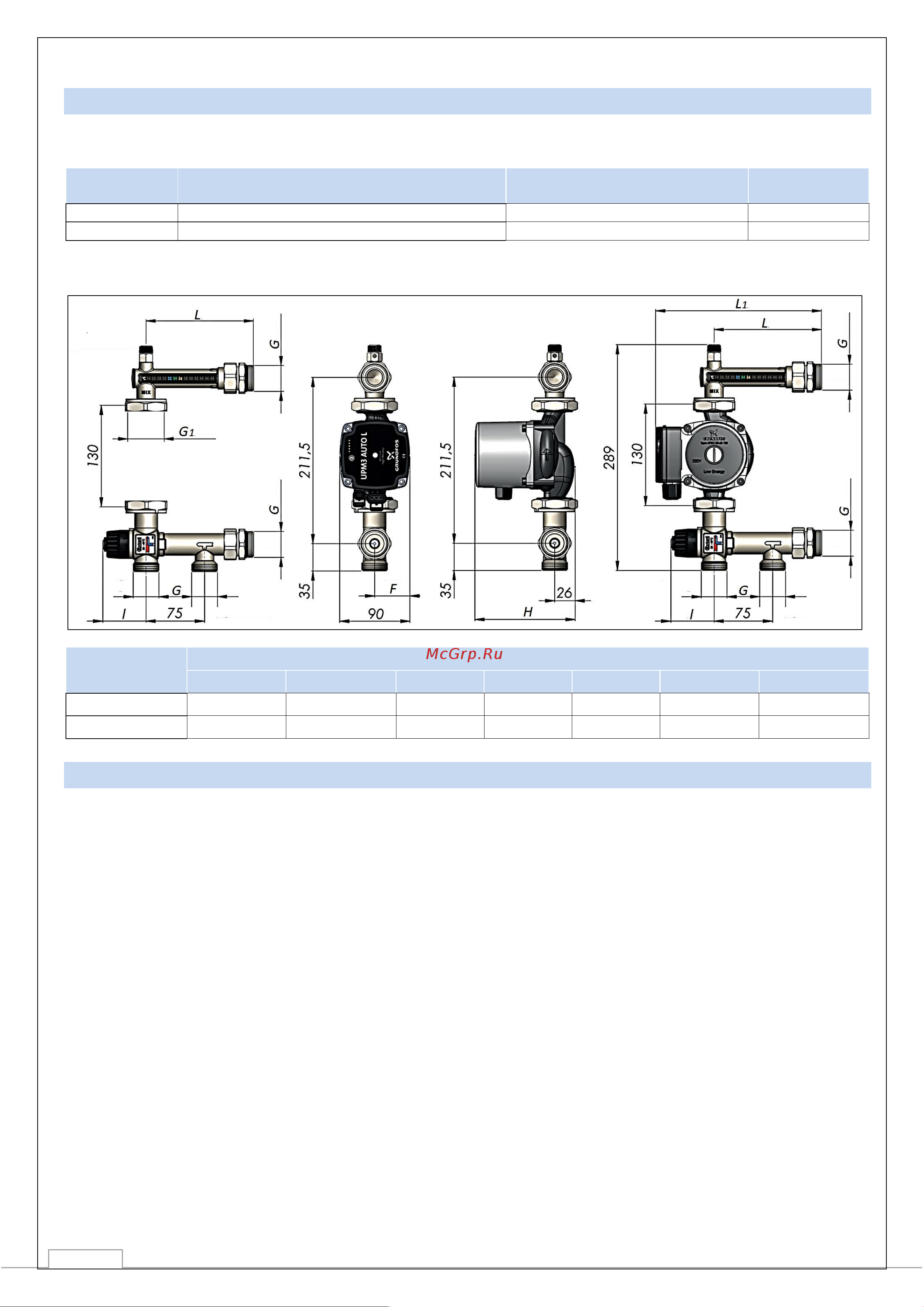

4.2. ГАБАРИТНЫЕ РАЗМЕРЫ

АРТИКУЛ

РАЗМЕРЫ, ММ

L 1

G 1

SDG-0120-005000

138

55,6 - 61,6

1" (НР)

1"1/2 (ВР)

SDG-0120-005001

138

213

55,6 - 61,6

129

1" (НР)

1"1/2 (ВР)

5. РЕКОМЕНДАЦИИ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

 Монтаж насосно-смесительных узлов STOUT следует производить в соответствии с требованиями

(СП 60.13330.2016, СП 31-106-2002, СП 73.13330.2016);

 Монтаж насосно-смесительных узлов в трубопроводной системе должен выполняться

квалифицированными специалистами;

 Насосно-смесительные узлы STOUT должны эксплуатироваться при давлении и температуре,

изложенных в настоящем паспорте;

 Внимание! Монтаж и демонтаж насосно-смесительных узлов необходимо выполнять на

охлажденном контуре, не находящемся под давлением;

 Для обеспечения возможности выполнения проверок и техобслуживания насосно-смесительных

узлов и других компонентов не создавать препятствий для доступа и видимости;

 Возможные варианты установки насосно-смесительного узла:

 Настенная установка;

 Установка в нишах;

 Установка в коробках.

 Внимание! Насосно-смесительные узлы не могут выполнять функцию несущей конструкции для

труб и коллекторов;

 Для установки насосно-смесительных узлов необходимо выполнить следующие действия:
