1. Прикрутить фитинги к коллектору, стороной с уплотнительным кольцом;

2. На ответную часть фитингов смонтировать насосно-смесительный узел, используя накидные

гайки с плоскими прокладками, входящими в комплект поставки.

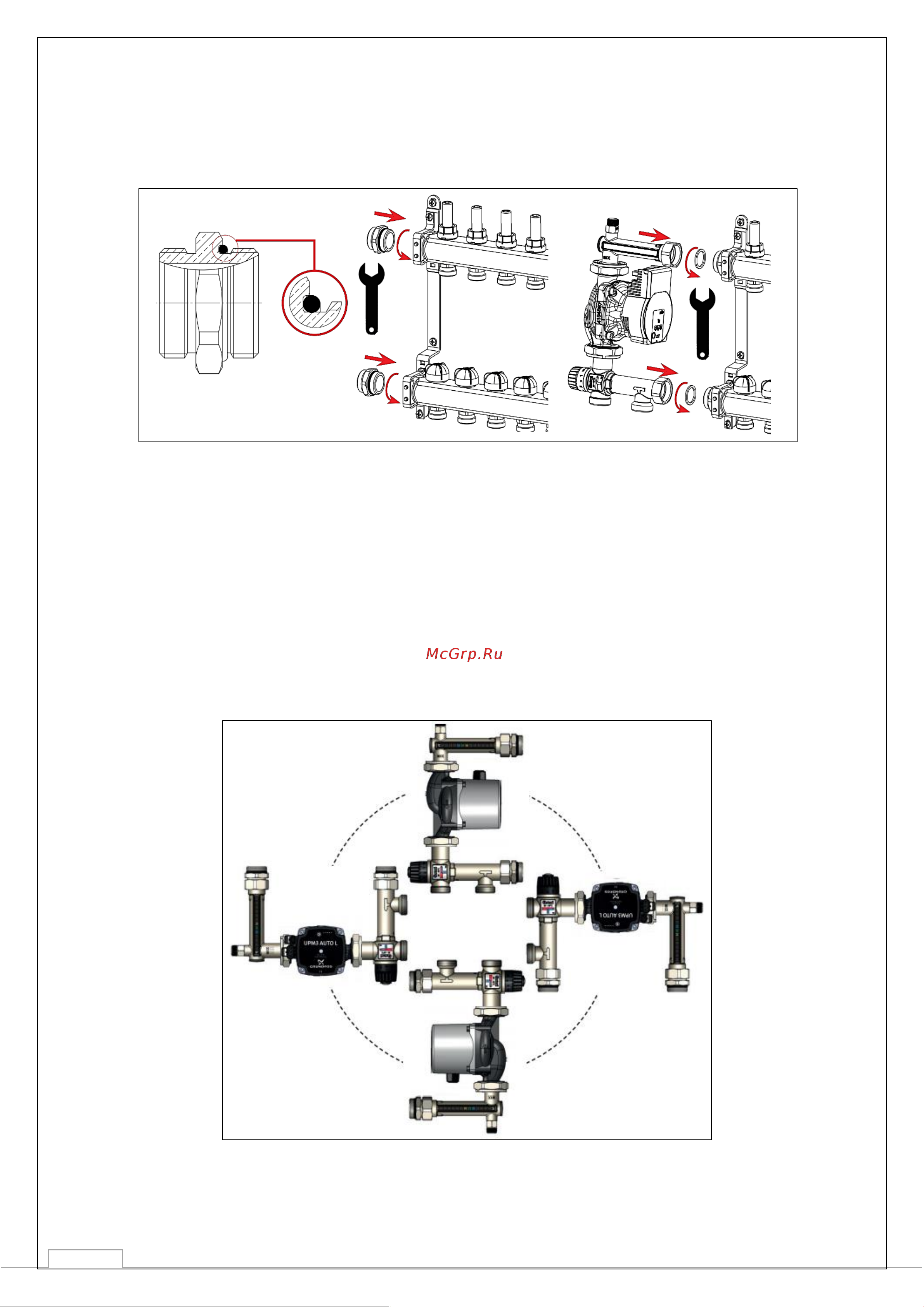

 Насосно-смесительные узлы могут быть установлены в одном из положений, показанных на

рисунке ниже. При этом, ось вращения насоса должна всегда находиться в горизонтальном

положении;

1. Положение «на 12 часов»: рекомендуемое.

2. Положение «на 3 часа»: допускается только в том случае, если коллектор не оборудован

расходомерами или отсутствует (к узлу подсоединены только трубопроводы подающей и

обратной линии).

3. Положение «на 6 часов»: допускается, но воздухоотводчик при этом использовать уже нельзя,

т.к. он оказывается перевернутым.

4. Положение «на 9 часов»: см. положение «на 3 часа».

5. Вне зависимости о положения насосно-смесительного узла, необходимо обеспечить его

надежную фиксацию.
