Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
STOUT Редакция № 3 Дата: 17.05.2021
2
Оглавление
№
Наименование
Стр.
1
Сведения об изделии
2
2
Назначение изделия
2
3
Устройство и технические характеристики
2-4
4
Номенклатура и габаритные размеры
4-5
5
Рекомендации по монтажу и эксплуатации
6-12
6
Транспортировка и хранение
12
7
Утилизация
12
8
Приемка и испытания
12
9
Гарантийные обязательства
13
10
Гарантийный талон
14
1. СВЕДЕНИЯ ОБ ИЗДЕЛИИ
1.1. НАИМЕНОВАНИЕ
Насосно-смесительный узел с 4-х ходовым термостатическим клапаном STOUT, тип: SDG-0120.
1.2. ИЗГОТОВИТЕЛЬ
Barberi Rubinetterie Industriali s.r.l. - 13018 VALDUGGIA (VC) ITALY - Via Monte Fenera, 7.
ПО ЗАКАЗУ ООО «ТЕРЕМ» для бренда STOUT (Организация, уполномоченная изготовителем на
принятие и удовлетворение требований потребителей на территории РФ). Сайт: www.stout.ru
2. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Насосно-смесительный узел с 4-х ходовым термостатическим клапаном STOUT изделие полной
заводской готовности. Предназначен для обеспечения циркуляции и поддержания температуры
подающего теплоносителя в пределах 30-60°С в системах отопления типа «теплый пол».
3. УСТРОЙСТВО И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

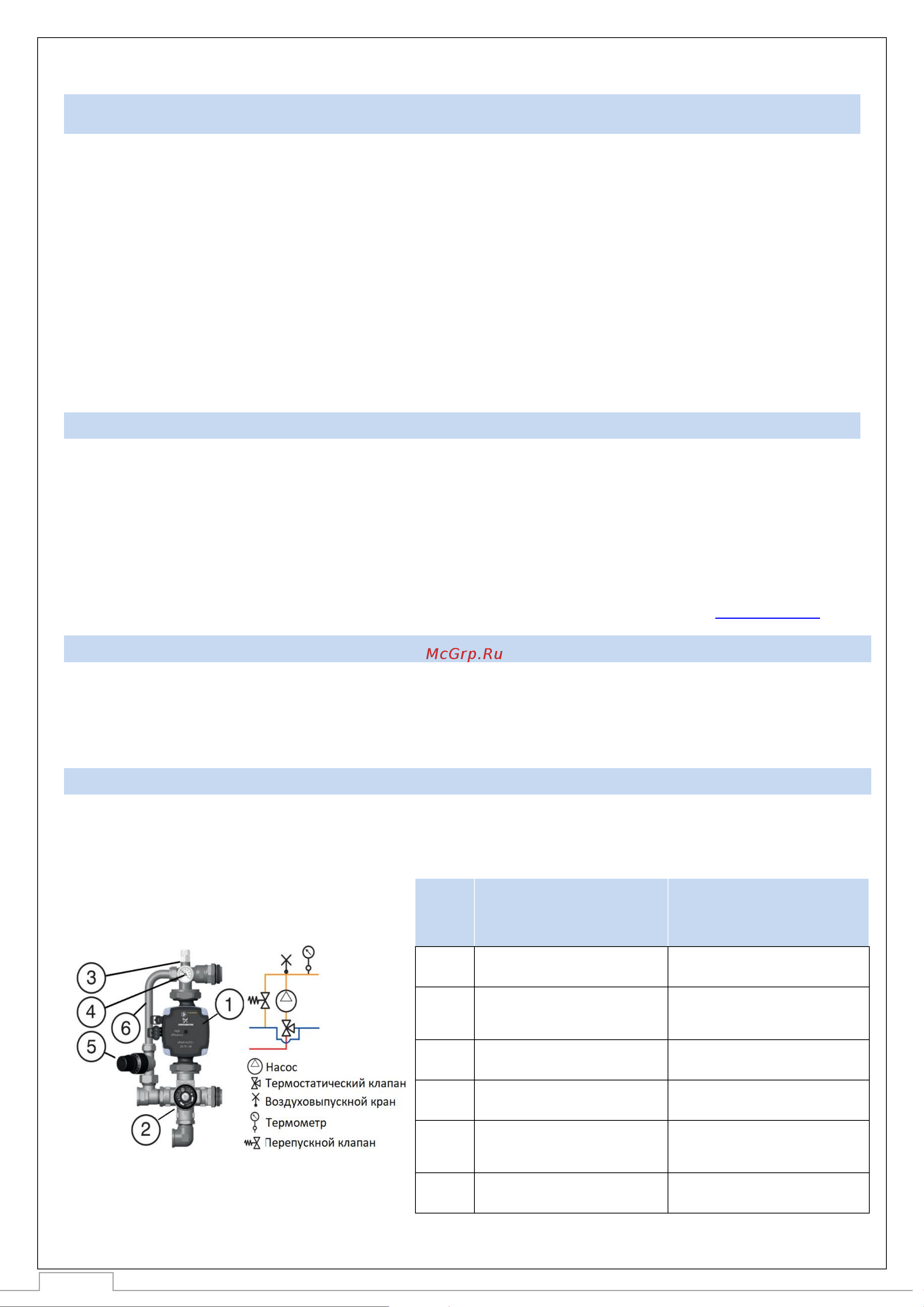

3.1. УСТРОЙСТВО НАСОСНО-СМЕСИТЕЛЬНОГО УЗЛА С 4-Х ХОДОВЫМ ТЕРМОСТАТИЧЕСКИМ
КЛАПАНОМ
ПОЗ.
НАИМЕНОВАНИЕ
МАТЕРИАЛ
1
Насос Grundfos UPSO 25-65/130
Чугун
2
4-х ходовой термостатический
смесительный клапан
Корпус – латунь CB753S,
Рабочая пружина – нержав. сталь
AISI 302, уплотнения ‒ EPDM
3
Штуцер с воздуховыпускным
краном
Латунь CW617N
4
Термометр стрелочный
Алюминий
5
Перепускной клапан
Корпус – латунь CW617N, рабочая
пружина – нержав. сталь
AISI 302, уплотнения ‒ NBR
6
Байпас
Медь
