Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

STOUT Редакция № 3 Дата: 17.05.2021

Насосно-смесительный узел с 4-х ходовым термостатическим клапаном может поставляться как в

комплекте с насосом Grundfos, так и без него. Во втором случае возможно использование любого

другого насоса с соответствующими характеристиками, монтажной длиной и наружной резьбой под

гайки для присоединения насоса к деталям узла.

3.2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НАСОСНО-СМЕСИТЕЛЬНОГО УЗЛА С 4-Х ХОДОВЫМ

ТЕРМОСТАТИЧЕСКИМ КЛАПАНОМ

НАИМЕНОВАНИЕ ПАРАМЕТРА

SDG-0120-

001000

SDG-0120-

002000

SDG-0120-

001002

SDG-0120-

002002

SDG-0020-

003002

Максимальное рабочее давление PN, бар

Рабочая среда

Вода, водный раствор гликолей (до 30 %)

Диапазон температуры рабочей среды Тр,

5 - 90

Условная пропускная способность термостатического клапана Kvs, м

/ч

3,5

Диапазон температурной настройки термостатического клапана,

От +30 до +60

Заводская настройка термостатического клапана, °C

Точность регулирования температуры,

±2

Диапазон настройки перепада давлений на перепускном клапане, м вод. ст.

От 2 до 6,5

Резьба присоединительных патрубков

UNI ISO 228/1.

Шкала термометра,

0 - 80

Температура транспортировки и хранения,

От -20 до +50

Средний срок службы, лет

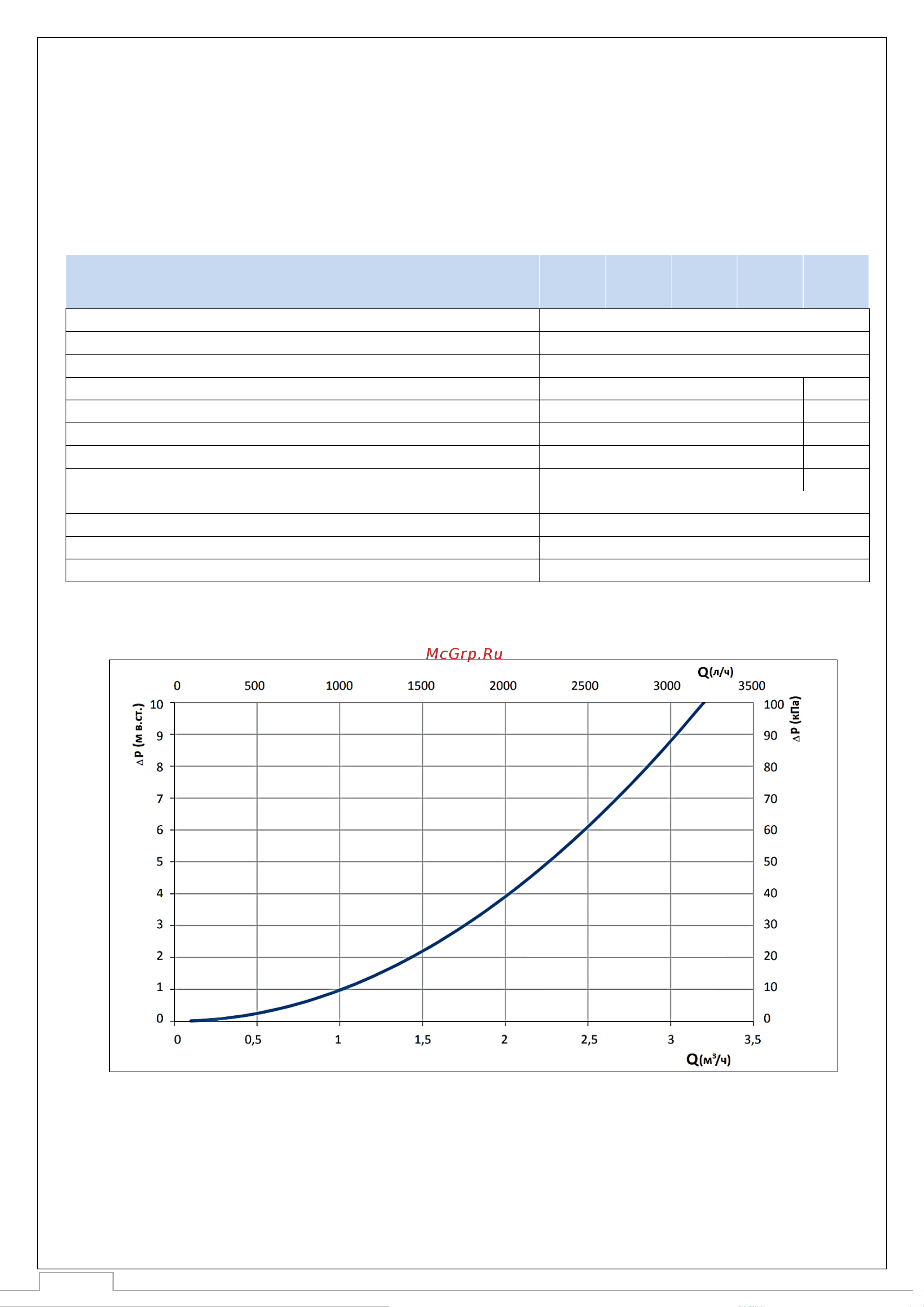

3.3. ПЕРЕПАД ДАВЛЕНИЯ НАСОСНО-СМЕСИТЕЛЬНОГО УЗЛА С 4-Х ХОДОВЫМ

ТЕРМОСТАТИЧЕСКИМ КЛАПАНОМ БЕЗ НАСОСА

Расчет пропускной способности для узлов, оборудованных насосом рассчитывается отдельно с

учетом характеристик насоса. Остаточный напор насоса должен быть достаточен для нормальной

циркуляции теплоносителя в системе, в противном случае необходимо изменить режим работы,

либо заменить насос на более подходящий по характеристикам, заменить узел с более подходящим

размером, сократить систему.
