Паспорт изделия
белый
белый
белый
белый
чёрный
чёрный
чёрный
чёрный

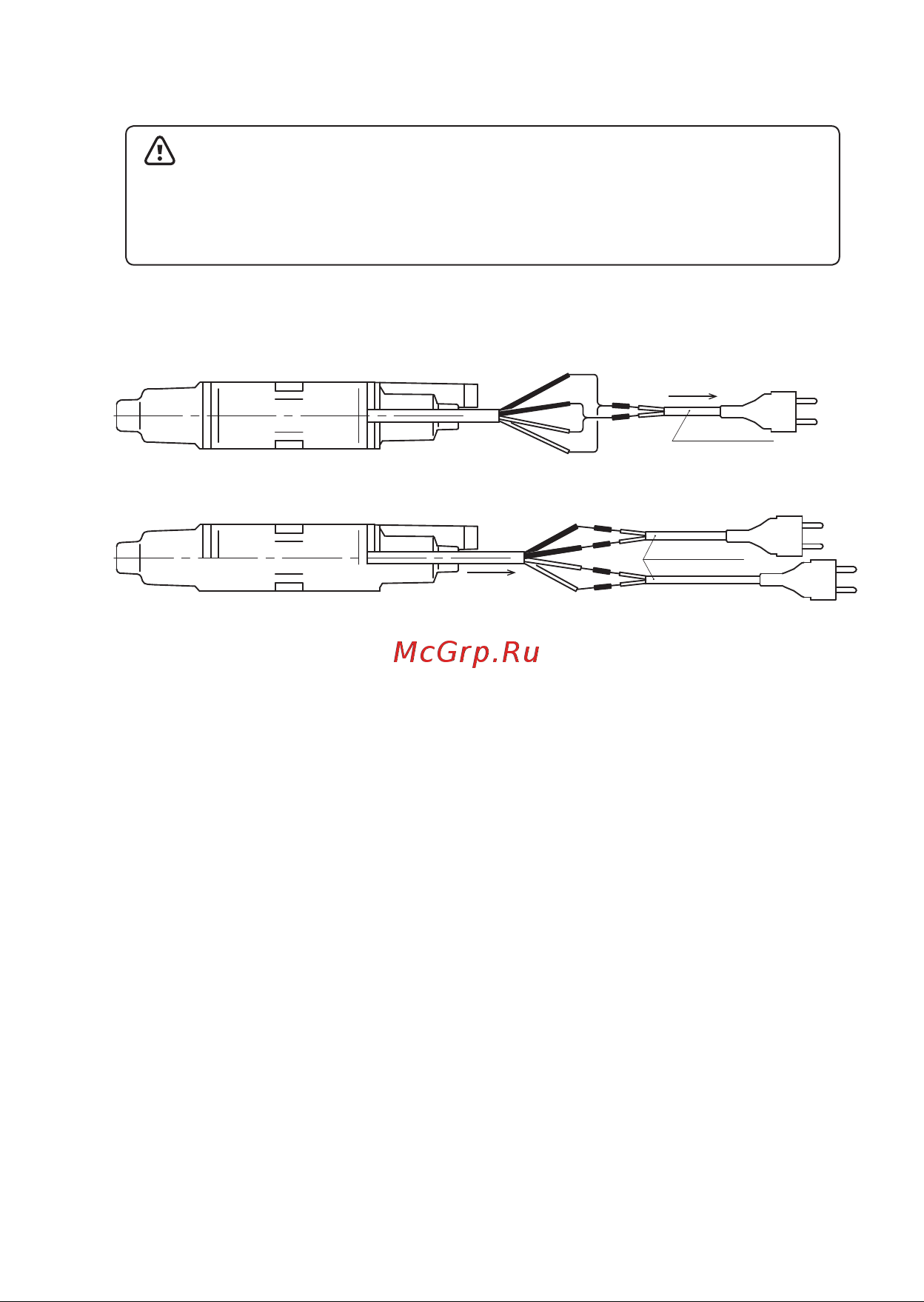

Схема совместного подключения
Схема раздельного подключения
нижний насос верхний насос
~220 В
~220 В
сечение см. табл.2
кабель
сечение см. табл.2
кабель
вилка верхнего насоса
вилка нижнего насоса
Электронасос состоит из электропривода (центральная
часть) и двух оснований верхнего и нижнего насосов, со-
единенных по разъемам с двух сторон от корпуса элек-
тропривода четырьмя винтами. Электропривод состоит
из двух сердечников, двух пар катушек и шнура питания,
заформованных в корпусе компаундом. В основаниях рас-
положены вибраторы, состоящие из амортизатора, муфты,
диафрагмы и штока. На одном конце штока напрессован
якорь, на другом конце закреплен поршень. Амортизатор
и диафрагма придают направление штоку, а также обеспе-
чивают герметичность насосов и исключают доступ воды
6. УСТРОЙСТВО НАСОСА
Внимание! Для надежной электрической изоляции
жил кабеля следует использовать специальные
водозащитные термоусадочные муфты с клеевой
подложкой.
