Sharp CD-XP120WR [10/32] H подсоединение антенны
![Sharp CD-XP120WR [10/32] H подсоединение антенны](/views2/1000106/page10/bga.png)
8
CD-XP120WR

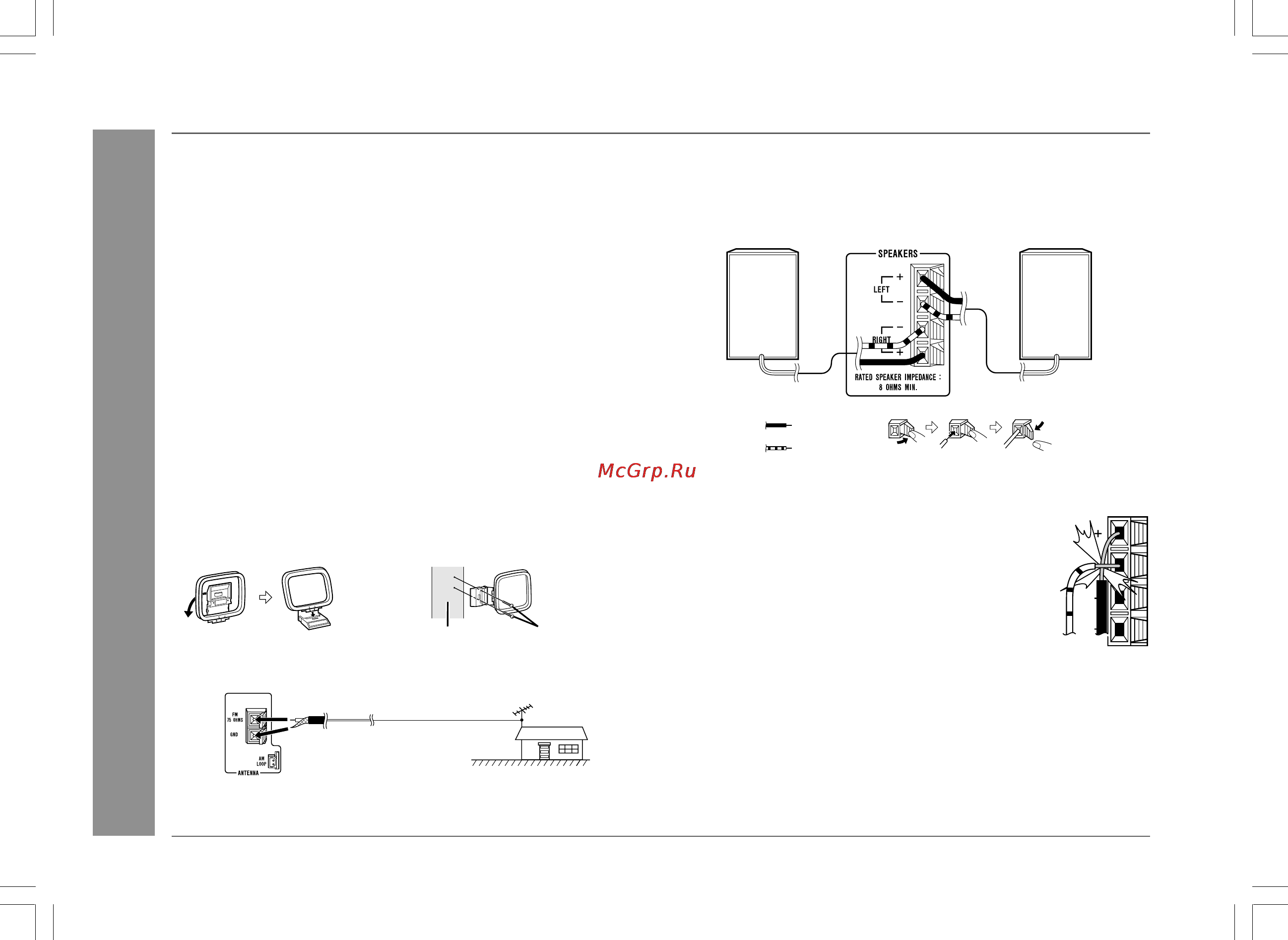

H Подключение громкоговорителей
Подсоедините провод с белой полосой к отрицательному гнезду (–), а
одноцветный провод к положительному гнезду (+).
Предупреждение:
I Используйте громкоговорители с полным
сопротивлением 8 Ом или более, поскольку более
низкое полное сопротивление может повредить
аппарат.
I Не путайте правый и левый каналы. Правый
громкоговоритель находится с правой стороны, когда
Вы обращены лицом к аппарату.
I Не допускать контакта незащищенных проводов
громкоговорителей между собой.
I Не позволять каким-либо предметам попасть внутрь или
быть расположенным в каналах отражателя нижних частот.
I Не стоять и не сидеть на громкоговорителях. Это может вызывать
травму.
Примечание:
Решетки громкоговорителей съему не подлежат.
Подготовка к использованию
- Подсоединение проводов системы -
H Удаление транспортировочного винта
Перед включением питания не забудьте удалить
транспортировочный винт на задней панели аппарата с помощью
отвертки с плоским лезвием или монеты.
Примечание:
Этот винт Вам понадобится при повторной транспортировке аппарата.
Пожалуйста, сохраните его (см. стр. 27).
H Подсоединение антенны
Прилагаемая ЧМ-антенна:
Подсоединить провод ЧМ-антенны к гнезду FM 75 OHMS и найти
положение провода, обеспечивающее наивысший уровень принимаемого
сигнала.
Прилагаемая рамочная AM-антенна:
Подсоединить провод рамочной AM-антенны к гнезду AM LOOP.
Установить рамочную AM-антенну в позицию для оптимального приема.
Установить рамочную AM-антенну на полку или в подобное место или
прикрепить ее к стойке или стене винтами (винты не входят в комплект
поставки).
Примечания:
Не класть антенну на главный аппарат вблизи кабеля питания перем.
током. Это может вызвать помехи. Следует располагать антенну подальше
от аппарата для лучшего приема.
Установка рамочной АМ-антенны:
<Сборка> <Крепление к стене>
Наружная ЧМ-антенна:
Если требуется еще лучший прием сигнала, следует использовать
наружную ЧМ-антенну. При этом, следует консультироваться с дилером.
Примечание:
При использовании наружной ЧМ-антенны отсоединить провод
прилагаемой ЧМ-антенны.
Винты (не входят в
комплект поставки)
Стена
Наружная
ЧМ-антенна
Коаксиальный
кабель 75 ом
Правый громкоговоритель
Левый громкоговоритель
Одноцветный
С белой полосой
Неправильно

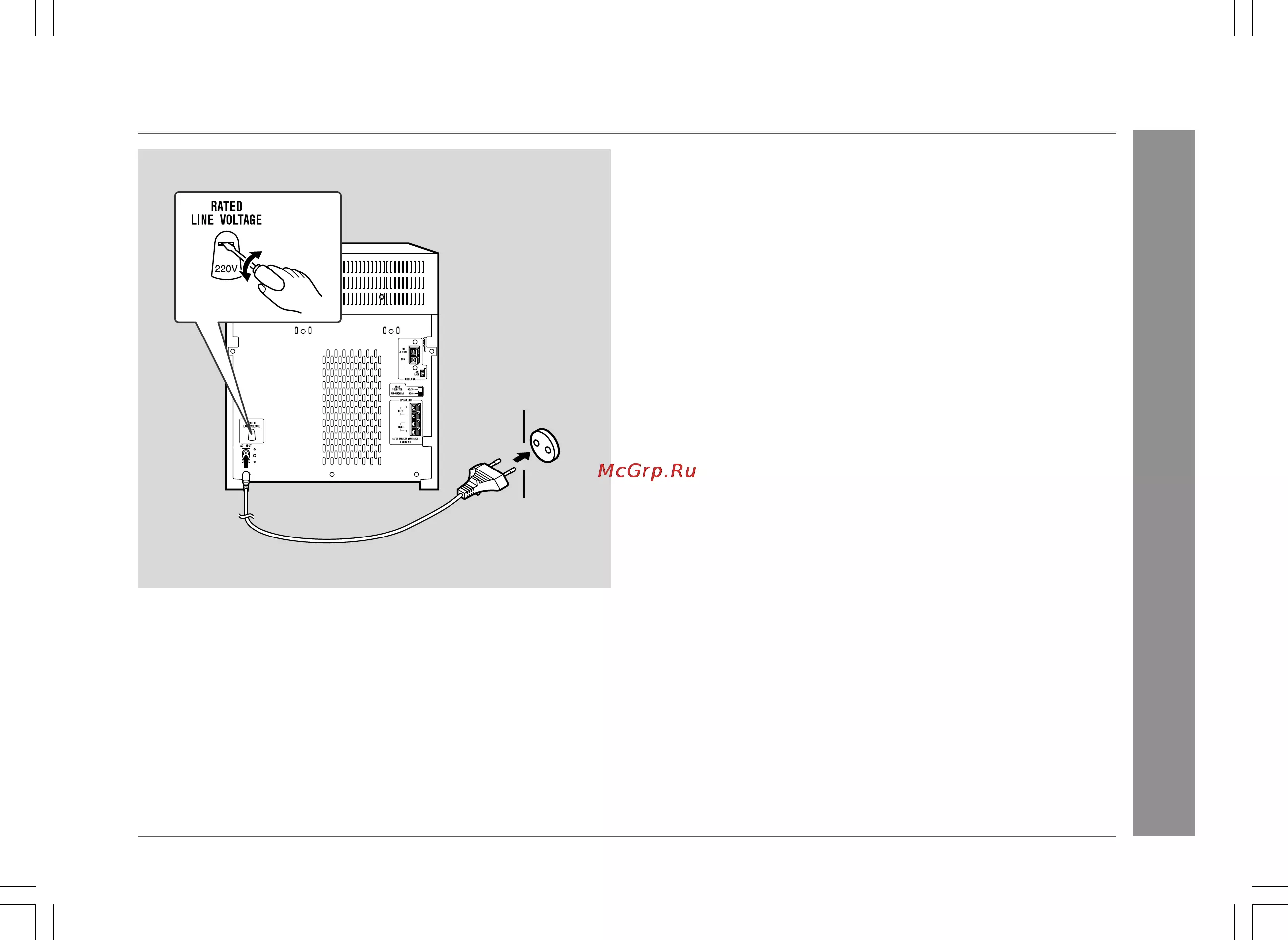

Подсоединение проводов системы (продолжение)
