инструкция по эксплуатации станка JET серии ZH
5
собой право на изменение конструкции и
комплектации оборудования без уведомления
потребителя.
Настройка, регулировка, наладка и техническое
обслуживание оборудования осуществляются
покупателем.
В технических характеристиках станков указаны
предельные значения зон обработки, для опти-
мального подбора оборудования и увеличения
сроков эксплуатации выбирайте станки с запа-
сом.
4.2 Уровень звука
Уровень звукового давления
(согласно стандарту EN 11202):
Холостой ход при максимальных оборотах вра-
щения …………………………82,4 дБ(A)
Приведенные значения относятся к уровню ис-
пускания шума и не являются необходимым
уровнем для безопасной работы.
Они должны дать возможность пользователю
станка лучше оценить подтверждение опасно-
сти и возможные риски
4.3. Объем поставки
GH-2040 / 2060 / 2080 ZH
3-х кулачковый патрон 250 мм с прямы-
ми/обратными кулачками
4-х кулачковый патрон Ø320 мм
Планшайба Ø400 мм
4-х позиционный резцедержатель с фиксатором
Вращающийся центр МК-5
Упорный центр MK-5
Подвижный люнет
Неподвижный люнет
Поддон для сбора стружки
Задняя защитная стенка
Защита патрона с концевым выключателем
Ножной тормоз с концевым выключателем
Система подвода СОЖ
Галогенная лампа местного освещения
Указатель резьбы
Вал управления с 5 регулируемыми кулачками
(выключение продольной подачи)
Концевой упор продольного перемещения
6 регулировочных опор
Переходная втулка MK-7 / MK-5
Инструмент для обслуживания в ящике
Масленка
Руководство по эксплуатации
Список деталей
GH-2640 / 2660 / 2680 / 26120 ZH
3-х кулачковый патрон Ø325 мм с прямы-
ми/обратными кулачками
4-х кулачковый патрон Ø400 мм
Планшайба Ø630 мм
Планшайба Ø250 мм
4-х позиционный резцедержатель с фиксатором
Вращающийся центр МК-5
Упорный центр MK-5
Подвижный люнет
Неподвижный люнет
Поддон для сбора стружки
Задняя защитная стенка
Защита патрона с концевым выключателем
Ножной тормоз с концевым выключателем
Система подвода СОЖ
Галогенная лампа местного освещения
Указатель резьбы
Вал управления с 5 регулируемыми кулачками
(выключение продольной подачи)
Концевой упор продольного перемещения
6 регулировочных опор
Переходная втулка Ø113 / MK-5
Инструмент для обслуживания в ящике
Масленка
Руководство по эксплуатации
Список деталей
4.4. Описание

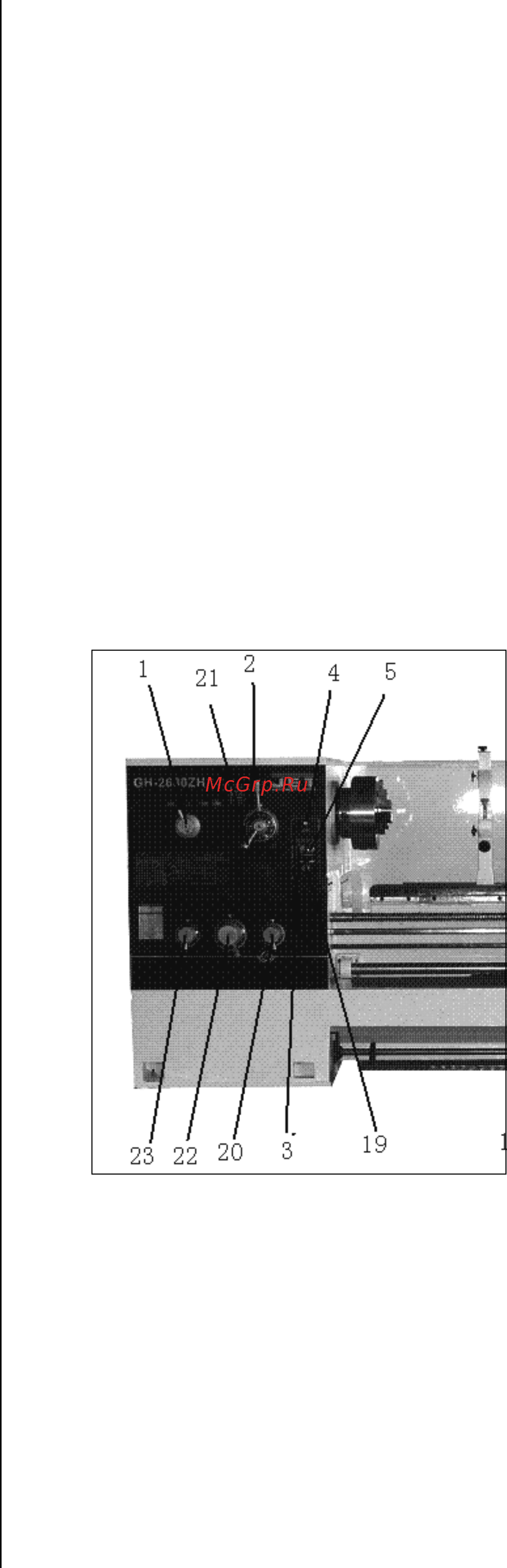

Рис. 1
1 ...... рукоятка выбора шага резьбы
2 ...... рукоятка выбора частоты вращения
3 ...... кнопа аварийного останова
4 ...... выключатель насоса подачи СОЖ
5 ...... кнопка включения главного двигателя
6 ...... выключатель лампы освещения
7 ...... рукоятка резцедержателя
8 ...... кран системы подачи СОЖ
9 ...... верхний суппорт
10..... зажимная рукоятка пиноли
11..... зажимная рукоятка задней бабки
