![Jet GH-26120ZH DRO (50000795T) Инструкция по эксплуатации онлайн [6/18] 6419](/views2/1006181/page6/bg6.png)

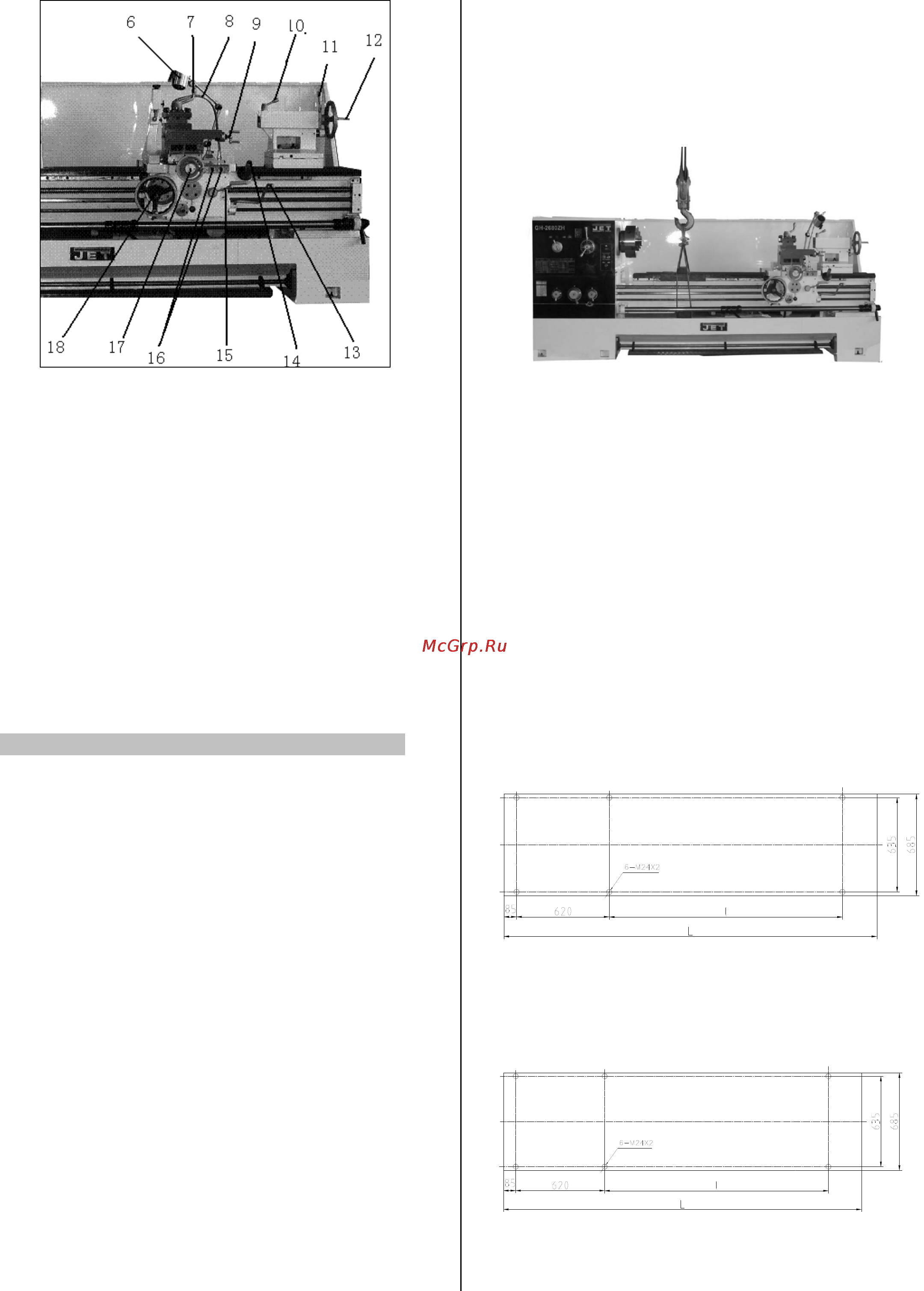

инструкция по эксплуатации станка JET серии ZH
6
Рис. 2
12..... маховик пиноли задней бабки
13..... рукоятка выбора направления вращения
шпинделя вперед/стоп/реверс
14..... рукоятка-джойстик выбора направления
подачи с кнопкой ускоренного перемещения
15..... гаечный замок
16..... кнопка включения/выключения главн. дви-
гателя
17..... маховик поперечного суппорта
18..... маховик продольного суппорта
19..... кнопка подачи напряжения
20..... рукоятка выбора скорости подачи
21..... рукоятка регулировки частоты вращения
22..... рукоятка выбора скорости подачи
23..... рукоятка выбора резьбы
5. Транспортировка и пуск в эксплуатацию
5.1 Транспортировка и установка
Станок поставляется на поддоне в закрытом
виде.
Для транспортировки используйте обычный по-
грузчик или грузоподъемник. Предохраняйте
станок при транспортировке от опрокидывания.
Установка станка должна производиться в за-
крытом помещении, при этом являются вполне
достаточными условия обычной мастерской.
План фундамента: см. рис. 4 и рис. 4.1
5.2 Монтаж
Если Вы при распаковке обнаружили поврежде-
ния вследствие транспортировки, немедленно
сообщите об этом Вашему продавцу, не запус-
кайте станок в работу!
Утилизируйте, пожалуйста, упаковку в соответ-
ствии с требованиями охраны окружающей сре-
ды.
Удалите защитную транспортную смазку с по-
мощью керосина, солярки или мягких раствори-
телей.
Открутите крепежные винты станка на поддоне.
Передвиньте продольный суппорт и заднюю
бабку вправо.
Вставьте 2 достаточно толстых стальных прутка
в 2 отверстия станины станка (А, Рис. 3).
Поднять станок с помощью достаточно прочных
ремней для транспортировки.
Рис. 3
Внимание: станок очень тяжелый!
GH 2040 ZH 2750 кг
GH 2060 ZH 3000 кг
GH 2080 ZH 3250 кг
GH 2640 ZH 3330 кг
GH 2660 ZH 3565 кг
GH 2680 ZH 3870 кг
GH 26120 ZH 4500 кг
Следите за достаточной грузоподъемностью
и рабочим состоянием подъемного устрой-
ства.
Никогда не становитесь под висящим гру-
зом.
Для ровной установки станины станка приме-
няйте уровень.
Рис. 4
Выравнивание
Для выравнивания станины станка используйте
уровень.
Рис. 4.1
Точность станка задается плоской и ровной ус-
тановкой.
