6. СХЕМА ЭЛЕКТРОПРОВОДКИ

ВНИМАНИЕ!

Пунктирными линиями выделены дополнительные устройства, которые могут при необходимости приобре-

таться пользователем.

Согласно государственным нормам в цепь электропитания необходимо установить разъединитель, отключаю-

щий все фазы питания, с расстоянием между разомкнутыми контактами не менее 3 мм, и устройство

защитного отключения (УЗО) на номинальный ток утечк

и 30 мА.

Изделие должно быть установлено в соответствии с государственными правилами монтажа электропроводки.

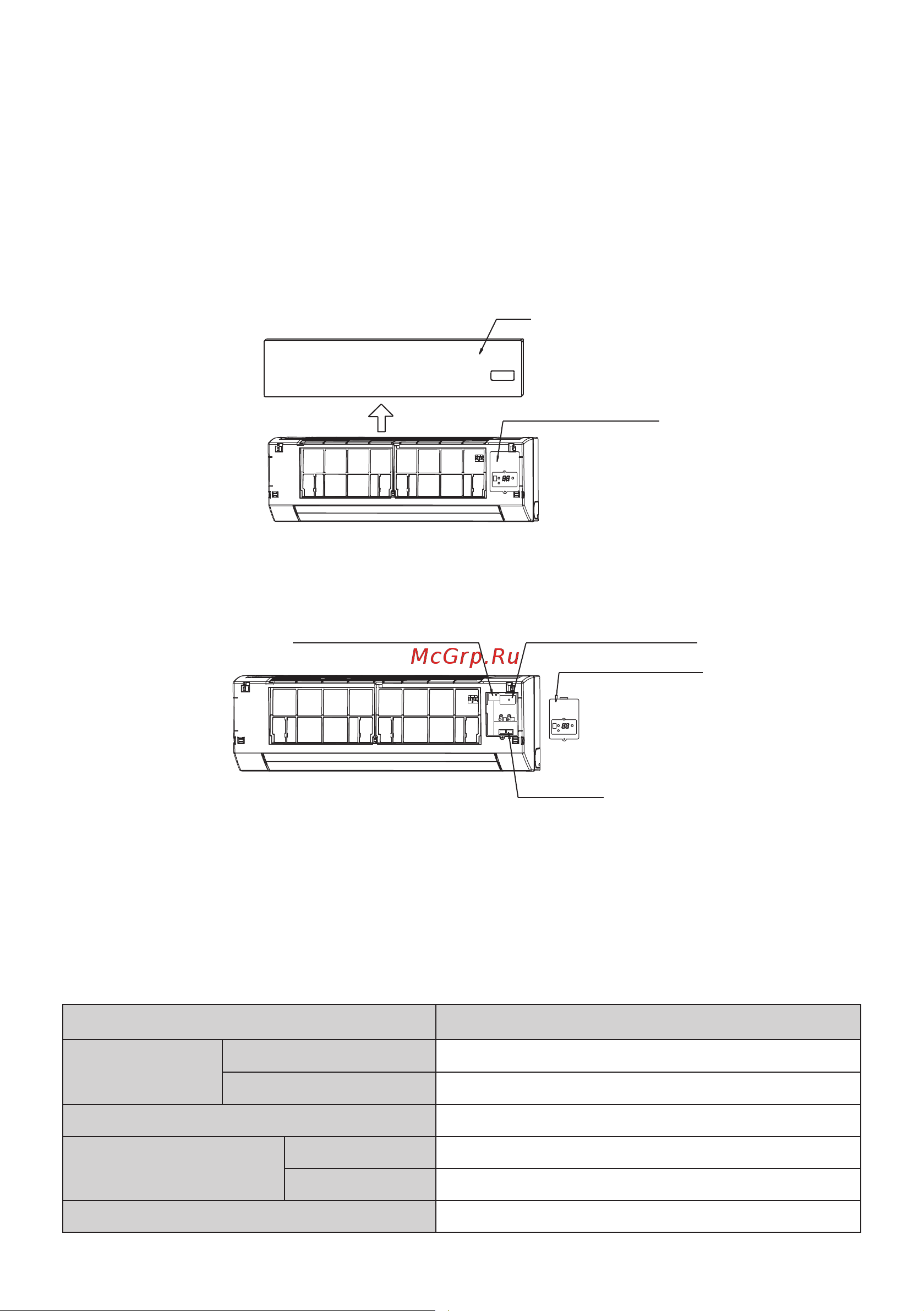

1. Снимите лицевую панель, а затем демонтируйте защитную панель дисплея. (см. рис. 6-1).

Рис. 6-1

2. Отдельно подключите кабель силового питания и сигнальный кабель, отрегулируйте поворотный пере-

ключатель. (см. рис. 6-2).

Рис. 6-2

6.1 Схема клеммной колодки

См. сведения о схеме электропроводки внутреннего блока в разделе «Электропроводка»

ПРИМЕЧАНИЕ

К фанкойлам можно подключать центральный пульт управления (CCM). Перед началом эксплуатации правиль-

но подключите его и задайте системный и сетевой адреса внутренних блоков.

• Внутренний блок с однофазным электропитанием

Таблица 7-1

ЭЛЕКТРОПИТАНИЕ

Число фаз

Частота и напряжение

220–240 В перем. тока, 50 Гц

Сетевой выключатель/предохранитель (А)

10/10

Силовая электропроводка

внутреннего блока

Короче 20 м

3*1,5 мм

Короче 50 м

Провод заземления

Лицевая панель

Защитная панель дисплея

Зажим кабеля электропитания (три клеммы)

Зажим сигнального провода (пять клемм)

Защитная панель дисплея

Поворотный переключатель

3*1,5 мм

1,5 мм
